本技術涉及城鄉供水工程從灌溉渠道取水，具體涉及灌溉渠道取用城鄉供水流量的調控裝置。

背景技術：

1、在城鄉供水工程從灌溉渠道取水主要是采用節制閘、分水閘聯合布置取水方式，即干線設置節制閘，分水閘門位于取水管道匯流池前端；在灌溉季節，節制閘閘門部分開啟，確保灌溉水量及取水管道的取水水頭；非灌溉季節干線節制閘落閘，保證供水管道取水流量。

2、目前采用節制閘、分水閘聯合布置取水方式雖然能夠實現城鄉供水從灌溉渠道中取水，但是取水過程中閘門開度與取水量為非線性關系，常規情況下，渠道灌溉流量在設計范圍內有一定的變幅，特別是針對灌溉干渠而言，流量變幅相對較大，因而閘門開度調控頻繁，取水流量難以控制，導致供水管路存在取水不足或時常棄水等問題；加之，一般情況下灌溉流量遠大于供水取水流量，導致閘門尺寸偏小，運行開啟度偏小，噪聲較大，影響閘門螺桿穩定，降低閘門運行壽命。

技術實現思路

1、本實用新型所要解決的技術問題是針對現有技術的現狀，提供一種能夠根據灌溉渠道內的水量進行精準取水，避免出現取水不足時常棄水的現象，同時延長取水設施使用壽命的灌溉渠道取用城鄉供水流量的調控裝置。

2、本實用新型通過如下技術方案實現：本實用新型提出了灌溉渠道取用城鄉供水流量的調控裝置，包括渠道匯流段，所述渠道匯流段的出水口處安裝有取水通道，所述取水通道與所述渠道匯流段連接部位安裝有匯流段翼墻，所述取水通道內位于所述匯流段翼墻一側安裝有流量調控閥井，所述取水通道內位于所述流量調控閥井的進水口一側安裝有攔污格柵，所述取水通道內位于所述流量調控閥井的出水口一側安裝有消力池，所述流量調控閥井的進水口處安裝有閥前進水鋼管，所述流量調控閥井的出水口處安裝有閥后出水鋼管，所述閥前進水鋼管與所述閥后出水鋼管之間安裝有蝶閥。

3、進一步的，所述消力池進口處開設有導流口，所述導流口為擴口結構。

4、通過采用上述技術方案，所述導流口可以將流經所述蝶閥的水順利導入到所述消力池中。

5、進一步的，所述導流口的小口端朝向所述流量調控閥井，所述導流口的大口端朝向所述消力池。

6、通過采用上述技術方案，確保所述閥后出水鋼管所排出的水在流經所述導流口處時，通過使水流通道的面積變大來使水壓得到釋放，從而使得進入到消力池中的水流動更加的平緩。

7、進一步的，所述取水通道內位于所述流量調控閥井的進水口處還安裝有一根閥前水位標桿，所述渠道匯流段處還安裝有一根渠道水位標桿。

8、通過采用上述技術方案，所述閥前水位標桿可以協助工作人原對流量調控閥井前側的水位進行把控，所述渠道水位標桿可以協助工作人員對渠道匯流段的水位進行把控。

9、進一步的，所述取水通道內位于所述流量調控閥井前側的水位高度為取水管徑的1～1.5倍，且所述取水通道內位于所述流量調控閥井前側的水位高度最低不低于0.5m。

10、通過采用上述技術方案，可以始終確保取水時流經所述蝶閥的水具備足夠的水壓，從而實現水的自動引流。

11、進一步的，所述流量調控閥井頂端還安裝有閥井進口，且所述流量調控閥井內壁上還自帶有爬梯。

12、通過采用上述技術方案，借助所述閥井進口可以使工作人員便捷進入到所述流量調控閥井內，以便對所述蝶閥進行控制。

13、進一步的，所述閥前進水鋼管以及所述閥后出水鋼管均與所述流量調控閥井插接，所述蝶閥與所述閥前進水鋼管以及所述閥后出水鋼管均法蘭連接。

14、通過采用上述技術方案，可以確保所述蝶閥在所述流量調控閥井內的可靠安裝固定。

15、進一步的，所述攔污格柵與所述取水通道插接，所述匯流段翼墻拐角處為弧形結構。

16、通過采用上述技術方案，所述攔污格柵可以對水中的雜物進行過濾，以確保引流后進入蝶閥水的潔凈。

17、本實用新型相對于現有技術，具有以下有益效果：

18、目前采用節制閘、分水閘聯合布置取水方式雖然能夠實現城鄉供水從灌溉渠道中取水，但是取水過程中閘門開度與取水量為非線性關系，常規情況下，渠道灌溉流量在設計范圍內有一定的變幅，特別是針對灌溉干渠而言，流量變幅相對較大，因而閘門開度調控頻繁，取水流量難以控制，導致供水管路存在取水不足或時常棄水等問題；加之，一般情況下灌溉流量遠大于供水取水流量，導致閘門尺寸偏小，運行開啟度偏小，噪聲較大，影響閘門螺桿穩定，降低閘門運行壽命的問題，本實用新型通過在渠道匯流段下游布設流量調控閥井，并在流量調控閥井內的閥前進水鋼管與閥后出水鋼管之間安裝取水水量調控用的蝶閥，使得城鄉供水管道在取水時可以根據灌溉渠道內的實際水位高度，來對蝶閥的開度進行調控，以便實現城鄉供水管路取水流量的精準調控，避免出現取水不足或時常棄水的現象，同時延長取水設備的使用壽命。

技術特征：

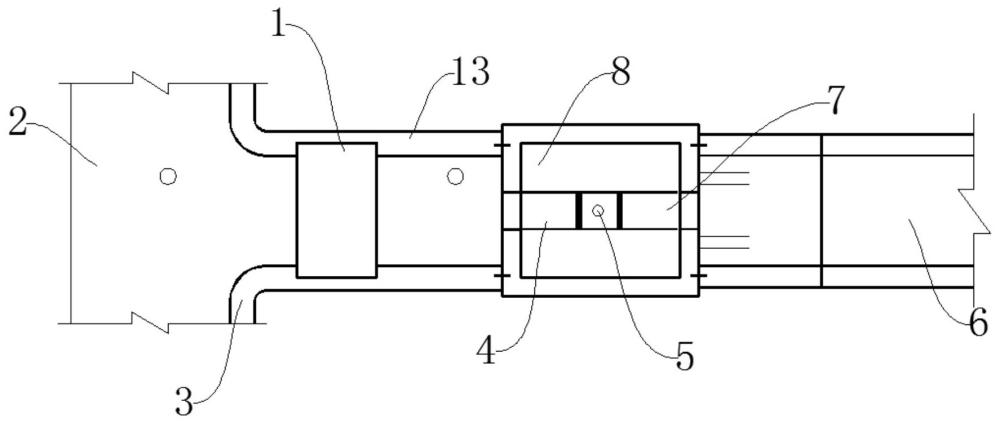

1.灌溉渠道取用城鄉供水流量的調控裝置，其特征在于：包括渠道匯流段（2），所述渠道匯流段（2）的出水口處安裝有取水通道（13），所述取水通道（13）與所述渠道匯流段（2）連接部位安裝有匯流段翼墻（3），所述取水通道（13）內位于所述匯流段翼墻（3）一側安裝有流量調控閥井（8），所述取水通道（13）內位于所述流量調控閥井（8）的進水口一側安裝有攔污格柵（1），所述取水通道（13）內位于所述流量調控閥井（8）的出水口一側安裝有消力池（6），所述流量調控閥井（8）的進水口處安裝有閥前進水鋼管（4），所述流量調控閥井（8）的出水口處安裝有閥后出水鋼管（7），所述閥前進水鋼管（4）與所述閥后出水鋼管（7）之間安裝有蝶閥（5）。

2.根據權利要求1所述的灌溉渠道取用城鄉供水流量的調控裝置，其特征在于：所述消力池（6）進口處開設有導流口（10），所述導流口（10）為擴口結構。

3.根據權利要求2所述的灌溉渠道取用城鄉供水流量的調控裝置，其特征在于：所述導流口（10）的小口端朝向所述流量調控閥井（8），所述導流口（10）的大口端朝向所述消力池（6）。

4.根據權利要求1所述的灌溉渠道取用城鄉供水流量的調控裝置，其特征在于：所述取水通道（13）內位于所述流量調控閥井（8）的進水口處還安裝有一根閥前水位標桿（12），所述渠道匯流段（2）處還安裝有一根渠道水位標桿（11）。

5.根據權利要求1所述的灌溉渠道取用城鄉供水流量的調控裝置，其特征在于：所述取水通道（13）內位于所述流量調控閥井（8）前側的水位高度為取水管徑的1～1.5倍，且所述取水通道（13）內位于所述流量調控閥井（8）前側的水位高度最低不低于0.5m。

6.根據權利要求1所述的灌溉渠道取用城鄉供水流量的調控裝置，其特征在于：所述流量調控閥井（8）頂端還安裝有閥井進口（9），且所述流量調控閥井（8）內壁上還自帶有爬梯。

7.根據權利要求1所述的灌溉渠道取用城鄉供水流量的調控裝置，其特征在于：所述閥前進水鋼管（4）以及所述閥后出水鋼管（7）均與所述流量調控閥井（8）插接，所述蝶閥（5）與所述閥前進水鋼管（4）以及所述閥后出水鋼管（7）均法蘭連接。

8.根據權利要求1所述的灌溉渠道取用城鄉供水流量的調控裝置，其特征在于：所述攔污格柵（1）與所述取水通道（13）插接，所述匯流段翼墻（3）拐角處為弧形結構。

技術總結
本技術公開了灌溉渠道取用城鄉供水流量的調控裝置，包括渠道匯流段，所述渠道匯流段的出水口處安裝有取水通道，所述取水通道與所述渠道匯流段連接部位安裝有匯流段翼墻，所述取水通道內位于所述匯流段翼墻一側安裝有流量調控閥井。有益效果在于：本技術通過在渠道匯流段下游布設流量調控閥井，并在流量調控閥井內的閥前進水鋼管與閥后出水鋼管之間安裝取水水量調控用的蝶閥，使得城鄉供水管道在取水時可以根據灌溉渠道內的實際水位高度，來對蝶閥的開度進行調控，以便實現城鄉供水管路取水流量的精準調控，避免出現取水不足或時常棄水以及縮短取水設備使用壽命的現象。

技術研發人員：杜娟莉,張飛儒
受保護的技術使用者：陜西省水利電力勘測設計研究院（集團）有限公司
技術研發日：20240709
技術公布日：2025/4/28
