本發明涉及樁孔清孔設備，尤其是涉及一種機械旋挖擴底樁清孔裝置及施工方法。

背景技術：

1、機械旋挖成孔擴底樁作為一種新型的樁基施工方法，采用旋挖鉆機進行樁身的成孔，在達到設計的樁基深度后，將旋挖鉆頭更換為擴底鉆頭，在樁身底部形成鍋底狀擴大頭，最后進行樁底的清渣工作，完成樁基的成孔，然后進行鋼筋籠及混凝土澆筑作業，最終完成樁基的施工。相較于普通的灌注樁，旋挖擴底樁能有效利用樁身混凝土的強度，利用擴大頭較大面積的優勢，提供更大的地基承載力，減小樁長，節省投資。

2、孔底的沉渣厚度是機械旋挖成孔灌注樁質量控制的要點，根據規定：在灌注混凝土前，孔底沉渣厚度對于端承型樁不應大于50mm。對于非擴底旋挖成孔灌注樁一般在成孔完成后采用清孔器進行清孔，通過多清孔幾次使樁底的沉渣滿足設計要求。而對于旋挖成孔擴底樁采用傳統的清孔器只能清理樁身直徑范圍內的沉渣，而對于擴大頭部位的沉渣卻不能有效清理，致使擴大頭中位于樁身直徑范圍外側的部位沉渣厚度較大，嚴重影響樁基的承載力。

技術實現思路

1、本發明的目的在于提供機械旋挖擴底樁清孔裝置及施工方法，以解決上述背景中的問題。

2、本發明采用的技術方案是：一種機械旋挖擴底樁清孔裝置，其包括：

3、清孔瓣一，若干個所述清孔瓣一活動連接成筒形清孔結構，所述筒形清孔結構的外壁設有刮刀一；

4、清孔瓣二，若干個所述清孔瓣二活動連接成構置于所述筒形清孔結構底部的倒錐形清孔結構，所述倒錐形清孔結構的外壁設有刮刀二；

5、收展組件，所述收展組件位于所述筒形清孔結構內部，用以驅動所述清孔瓣一沿所述筒形清孔結構的徑向收展，或驅動所述清孔瓣二沿所述倒錐形清孔結構的徑向收展。

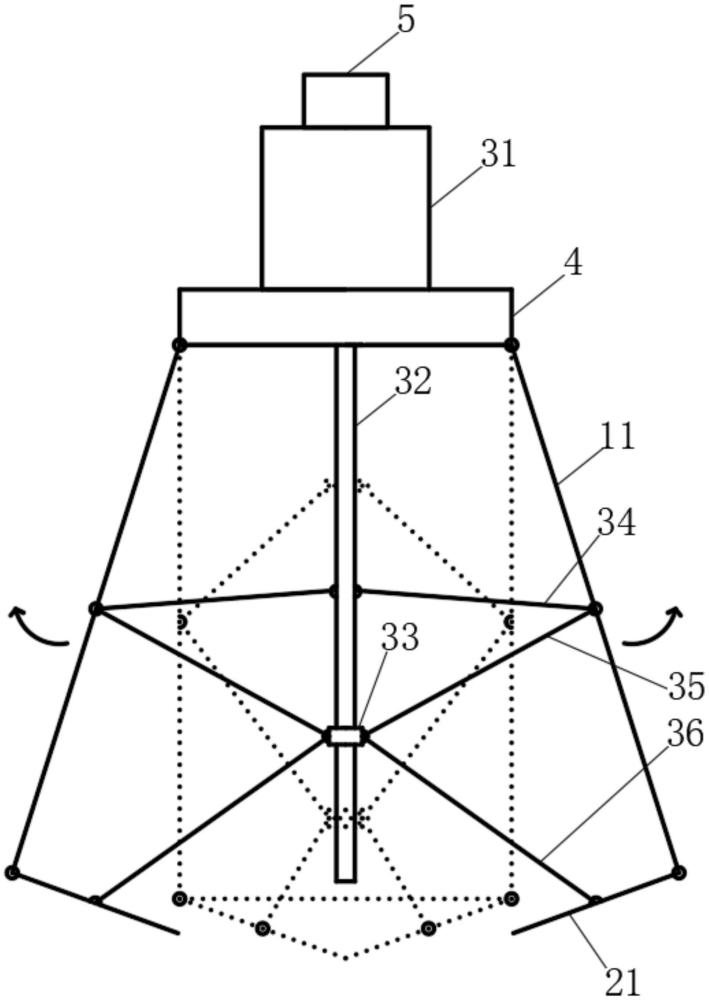

6、進一步的，所述收展組件包括伸縮器、活動導桿和滑套，所述伸縮器構置于所述筒形清孔結構的頂部；所述活動導桿同軸構置于所述筒形清孔結構的內部，頂端連接所述伸縮器；所述滑套套設于所述活動導桿的底端；所述清孔瓣一和所述清孔瓣二通過活動連桿連接所述活動導桿和所述滑套。

7、進一步的，所述活動連桿包括：

8、活動連桿一，所述活動連桿一的兩端分別轉動連接所述活動導桿和所述清孔瓣一；

9、活動連桿二，所述活動連桿二的兩端分別轉動連接所述清孔瓣一和所述滑套；

10、活動連桿三，所述活動連桿三的兩端分別轉動連接所述滑套和所述清孔瓣二。

11、進一步的，所述活動連桿三為伸縮桿，所述清孔瓣二的頂端轉動連接所述清孔瓣一的底端。

12、進一步的，所述筒形清孔結構的頂端構置有安裝座，所述收展組件部分構置于所述安裝座上，所述清孔瓣一的頂端轉動連接所述安裝座的底端。

13、進一步的，所述安裝座上構置有連接塊，所述連接塊可拆卸連接旋挖機鉆桿。

14、進一步的，所述刮刀一沿所述筒形清孔結構的周向分布有若干個，其遠離所述清孔瓣一的端部沿所述筒形清孔結構的切線方向延伸。

15、進一步的，所述刮刀二沿所述倒錐形清孔結構的周向分布有若干個，其遠離所述清孔瓣二的端部沿所述倒錐形清孔結構的切線方向延伸。

16、進一步的，所述清孔瓣二上構置有收渣孔，所述收渣孔的兩端分別連通所述倒錐形清孔結構的內、外兩側。

17、本發明的技術方案還包括：使用如上所述的機械旋挖擴底樁清孔裝置施工的方法，包括步驟：

18、s1、將清孔裝置連接旋挖機鉆桿，利用旋挖機鉆桿將清孔裝置下放于擴底樁孔中；

19、s1、清孔裝置位于擴底樁孔的等徑段時，旋挖機鉆桿旋轉清孔裝置，利用筒形清孔結構外壁上的刮刀一刮除等徑段的渣土；

20、s1、清孔裝置位于擴底樁孔的擴徑段時，利用收展組件展開清孔瓣一和清孔瓣二，利用旋挖機鉆桿旋轉清孔裝置，利用刮刀一刮除擴徑段的渣土，利用刮刀二刮除擴底樁孔底部的渣土，并使渣土通過收渣孔進入倒錐形清孔結構的內側；

21、s4、利用收展組件收縮清孔瓣一和清孔瓣二，利用旋挖機鉆桿將清孔裝置提升出擴底樁孔，倒除渣土后重復步驟s1～s4至清孔作業完成。

22、本發明具有的有益效果是：通過收展筒形清孔結構和倒錐形清孔結構，來實施擴底樁孔中擴徑段的渣土清理，可提升后續施工的樁基的承載力；通過對收展組件的特殊設計，增強清孔瓣一和清孔瓣二的聯動性，可降低清孔裝置的操作困難，提高清孔施工的效率；通過收展組件和活動連桿三的構置，使本清孔裝置可以對不同直徑的旋挖擴底樁進行清孔，提高了裝置的普適性。

技術特征：

1.一種機械旋挖擴底樁清孔裝置，其特征在于，包括：

2.根據權利要求1所述的機械旋挖擴底樁清孔裝置，其特征在于，所述收展組件包括伸縮器、活動導桿和滑套，所述伸縮器構置于所述筒形清孔結構的頂部；所述活動導桿同軸構置于所述筒形清孔結構的內部，頂端連接所述伸縮器；所述滑套套設于所述活動導桿的底端；所述清孔瓣一和所述清孔瓣二通過活動連桿連接所述活動導桿和所述滑套。

3.根據權利要求2所述的機械旋挖擴底樁清孔裝置，其特征在于，所述活動連桿包括：

4.根據權利要求3所述的機械旋挖擴底樁清孔裝置，其特征在于，所述活動連桿三為伸縮桿，所述清孔瓣二的頂端轉動連接所述清孔瓣一的底端。

5.根據權利要求1-4任一所述的機械旋挖擴底樁清孔裝置，其特征在于，所述筒形清孔結構的頂端構置有安裝座，所述收展組件部分構置于所述安裝座上，所述清孔瓣一的頂端轉動連接所述安裝座的底端。

6.根據權利要求5所述的機械旋挖擴底樁清孔裝置，其特征在于，所述安裝座上構置有連接塊，所述連接塊可拆卸連接旋挖機鉆桿。

7.根據權利要求1-4、6任一所述的機械旋挖擴底樁清孔裝置，其特征在于，所述刮刀一沿所述筒形清孔結構的周向分布有若干個，其遠離所述清孔瓣一的端部沿所述筒形清孔結構的切線方向延伸。

8.根據權利要求7所述的機械旋挖擴底樁清孔裝置，其特征在于，所述刮刀二沿所述倒錐形清孔結構的周向分布有若干個，其遠離所述清孔瓣二的端部沿所述倒錐形清孔結構的切線方向延伸。

9.根據權利要求1-4、6、8任一所述的機械旋挖擴底樁清孔裝置，其特征在于，所述清孔瓣二上構置有收渣孔，所述收渣孔的兩端分別連通所述倒錐形清孔結構的內、外兩側。

10.使用權利要求9所述的機械旋挖擴底樁清孔裝置施工的方法，其特征在于，包括步驟：

技術總結
本發明提供一種機械旋挖擴底樁清孔裝置及施工方法，所述裝置包括清孔瓣一，若干個所述清孔瓣一活動連接成筒形清孔結構，所述筒形清孔結構的外壁設有刮刀一；清孔瓣二，若干個所述清孔瓣二活動連接成構置于所述筒形清孔結構底部的倒錐形清孔結構，所述倒錐形清孔結構的外壁設有刮刀二；收展組件，所述收展組件位于所述筒形清孔結構內部，用以驅動所述清孔瓣一沿所述筒形清孔結構的徑向收展，或驅動所述清孔瓣二沿所述倒錐形清孔結構的徑向收展。本發明通過收展筒形清孔結構和倒錐形清孔結構，來實施擴底樁孔中擴徑段的渣土清理，可提升后續施工的樁基的承載力；通過對收展組件的設計，增強清孔瓣一和清孔瓣二的聯動性，可提高清孔施工的效率。

技術研發人員：趙飛,周敘倫,霍先慶,張富剛,何金奎
受保護的技術使用者：中冶天工集團有限公司
技術研發日：
技術公布日：2025/4/28
