本技術涉及臨建施工，特別涉及箱式房基礎，具體是指一種可周轉箱式房鋼基礎橫梁縱梁組件。

背景技術：

1、建筑施工是指工程建設實施階段的生產活動，是各類建筑物的建造過程，也可以說是把設計圖紙上的各種線條，在指定的地點，變成實物的過程。它包括基礎工程施工、主體結構施工、屋面工程施工、裝飾工程施工等。施工作業的場所稱為“建筑施工現場”或叫“施工現場”，也叫工地。

2、為了保證建筑施工的順利進行，通常需要在工地上建造箱式房，作為辦公用房、住宿用房、會議室等，目前來說，現場建造箱式房的過程中，通常采用混凝土現澆條形基礎，混凝土現澆條形基礎在實際操作中存在一些問題。混凝土澆筑的條形基礎費工、費料、費時、不方便周轉，造成材料和人力的大量浪費，且表面高差不易控制，對后續箱式房安裝造成不利影響，并且均為一次性使用，難以周轉。

3、工字鋼作為一種便于施工且使用壽命長的建筑鋼材，一直被廣泛地應用在建筑工地上。對閑置的工字鋼進行回收再利用，制作一種既能快速安拆，并且可重復周轉使用的箱式房鋼基礎橫梁縱梁組件，既符合可持續發展目標，又能為施工項目節約成本，增加效益。

技術實現思路

1、為了克服上述現有技術中的缺點，本實用新型的一個目的在于提供一種可周轉箱式房鋼基礎橫梁縱梁組件，其既能快速安拆，并且可重復周轉使用，適于大規模推廣應用。

2、本實用新型的一個目的在于提供一種可周轉箱式房鋼基礎橫梁縱梁組件，其設計巧妙，結構簡潔，實現工字鋼回收再利用，降低施工成本，適于大規模推廣應用。

3、為達到以上目的，本實用新型提供一種可周轉箱式房鋼基礎橫梁縱梁組件，其特點是，包括前邊橫梁、后邊橫梁、單間橫梁、雙間橫梁、短縱梁、長縱梁和腹板固定板，其中：

4、所述腹板固定板豎向設置并沿前后方向設置且沿左右方向設置有第一腹板固定孔；

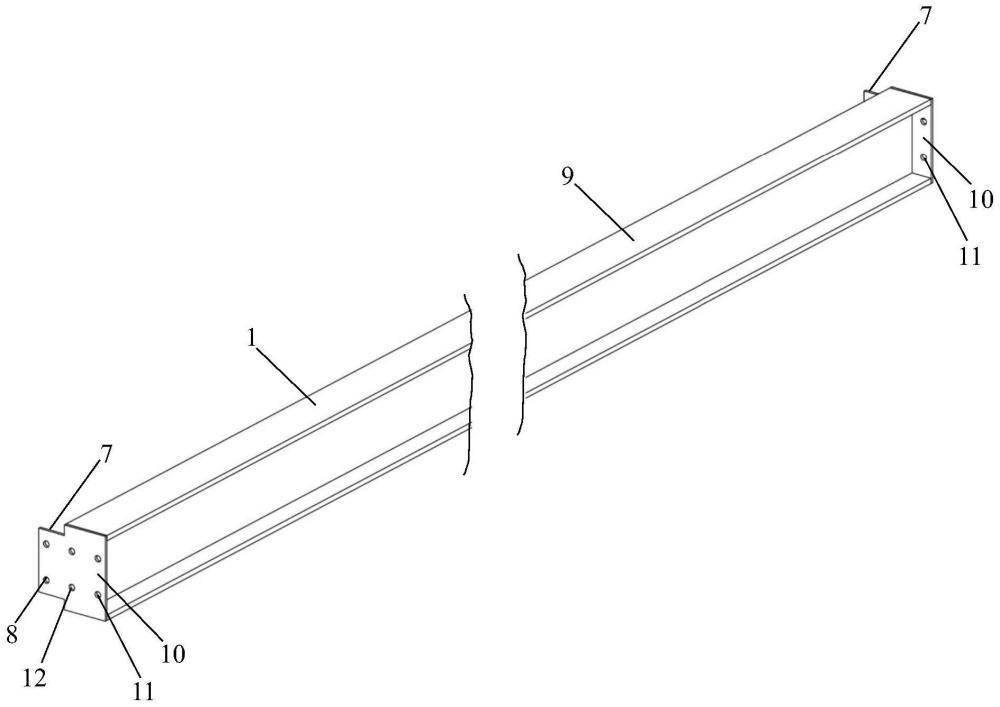

5、所述前邊橫梁包括第一工字鋼和兩塊前邊橫梁固定板，所述第一工字鋼水平設置并沿所述左右方向設置，所述前邊橫梁固定板豎向設置并沿所述前后方向設置且分別沿所述左右方向設置有第一前固定孔和第一后固定孔，兩塊所述前邊橫梁固定板左右相互間隔設置，所述第一工字鋼位于該兩塊所述前邊橫梁固定板之間并分別連接該兩塊所述前邊橫梁固定板，所述第一前固定孔和所述第一后固定孔分別位于所述第一工字鋼的腹板前后，該兩塊所述前邊橫梁固定板的后側均連接有所述腹板固定板；

6、所述后邊橫梁包括第二工字鋼和兩塊后邊橫梁固定板，所述第二工字鋼水平設置并沿所述左右方向設置，所述后邊橫梁固定板豎向設置并沿所述前后方向設置且分別沿所述左右方向設置有第二前固定孔和第二后固定孔，兩塊所述后邊橫梁固定板左右相互間隔設置，所述第二工字鋼位于該兩塊所述后邊橫梁固定板之間并分別連接該兩塊所述后邊橫梁固定板，所述第二前固定孔和所述第二后固定孔分別位于所述第二工字鋼的腹板前后，該兩塊所述后邊橫梁固定板的前側均連接有所述腹板固定板；

7、所述單間橫梁包括第三工字鋼和兩塊單間橫梁固定板，所述第三工字鋼水平設置并沿所述左右方向設置，所述單間橫梁固定板豎向設置并沿所述前后方向設置且分別沿所述左右方向設置有第三前固定孔和第三后固定孔，兩塊所述單間橫梁固定板左右相互間隔設置，所述第三工字鋼位于該兩塊所述單間橫梁固定板之間并分別連接該兩塊所述單間橫梁固定板，所述第三前固定孔和所述第三后固定孔分別位于所述第三工字鋼的腹板前后，該兩塊所述單間橫梁固定板的前側和后側均連接有所述腹板固定板；

8、所述雙間橫梁包括第四工字鋼、第五工字鋼、連接板和兩塊雙間橫梁固定板，所述第四工字鋼和所述第五工字鋼均水平設置并均沿所述左右方向設置且前后相互間隔設置，所述連接板豎向設置并沿所述前后方向設置，所述連接板位于所述第四工字鋼的腹板和所述第五工字鋼的腹板之間并分別連接所述的第四工字鋼的腹板和所述的第五工字鋼的腹板，所述連接板的數目為多塊，多塊所述連接板左右相互間隔設置，所述雙間橫梁固定板豎向設置并沿所述前后方向設置且分別沿所述左右方向設置有第四前固定孔和第四后固定孔，兩塊所述雙間橫梁固定板左右相互間隔設置，所述第四工字鋼和所述第五工字鋼均位于該兩塊所述雙間橫梁固定板之間并均分別連接該兩塊所述雙間橫梁固定板，所述第四前固定孔和所述第四后固定孔分別位于所述的第四工字鋼的腹板前和所述的第五工字鋼的腹板后，該兩塊所述雙間橫梁固定板的前側和后側均連接有所述腹板固定板；

9、所述短縱梁為第六工字鋼，所述第六工字鋼水平設置并沿所述前后方向設置，所述第六工字鋼的腹板的前端和后端均沿所述左右方向設置有第二腹板固定孔；

10、所述長縱梁為第七工字鋼，所述第七工字鋼水平設置并沿所述前后方向設置，所述第七工字鋼比所述第六工字鋼長，所述第七工字鋼的腹板的前端和后端均沿所述左右方向設置有第三腹板固定孔；

11、所述腹板固定板用于位于所述的第六工字鋼的腹板的左邊或右邊并貼合所述的第六工字鋼的腹板，所述第一腹板固定孔用于和所述第二腹板固定孔左右對齊；所述腹板固定板還用于位于所述的第七工字鋼的腹板的左邊或右邊并貼合所述的第七工字鋼的腹板，所述第一腹板固定孔還用于和所述第三腹板固定孔左右對齊。

12、較佳地，所述第一前固定孔的數目為多個，多個所述第一前固定孔相互間隔設置。

13、較佳地，所述第一后固定孔的數目為多個，多個所述第一后固定孔相互間隔設置。

14、較佳地，所述第二前固定孔的數目為多個，多個所述第二前固定孔相互間隔設置。

15、較佳地，所述第二后固定孔的數目為多個，多個所述第二后固定孔相互間隔設置。

16、較佳地，所述第三前固定孔的數目為多個，多個所述第三前固定孔相互間隔設置。

17、較佳地，所述第三后固定孔的數目為多個，多個所述第三后固定孔相互間隔設置。

18、較佳地，所述第四前固定孔的數目為多個，多個所述第四前固定孔相互間隔設置。

19、較佳地，所述第四后固定孔的數目為多個，多個所述第四后固定孔相互間隔設置。

20、較佳地，所述第一腹板固定孔的數目為多個，多個所述第一腹板固定孔相互間隔設置，所述第二腹板固定孔的數目和所述第三腹板固定孔的數目均與所述的第一腹板固定孔的數目均相同，所述第二腹板固定孔和所述第三腹板固定孔均與所述第一腹板固定孔一一對應設置。

21、本實用新型的有益效果主要在于：

22、1、本實用新型的可周轉箱式房鋼基礎橫梁縱梁組件的多根前邊橫梁可以通過前邊橫梁固定板左右連接，多根后邊橫梁可以通過后邊橫梁固定板左右連接，多根單間橫梁可以通過單間橫梁固定板左右連接，多根雙間橫梁可以通過雙間橫梁固定板左右連接，前邊橫梁之后可以通過腹板固定板連接短縱梁或長縱梁，后邊橫梁之前可以通過腹板固定板連接短縱梁或長縱梁，單間橫梁前后都可以通過腹板固定板連接短縱梁或長縱梁，雙間橫梁前后都可以通過腹板固定板連接短縱梁或長縱梁，由此可以搭設多種形狀的多榀矩形框架結構，因此，其既能快速安拆，并且可重復周轉使用，適于大規模推廣應用。

23、2、本實用新型的可周轉箱式房鋼基礎橫梁縱梁組件的多根前邊橫梁可以通過前邊橫梁固定板左右連接，多根后邊橫梁可以通過后邊橫梁固定板左右連接，多根單間橫梁可以通過單間橫梁固定板左右連接，多根雙間橫梁可以通過雙間橫梁固定板左右連接，前邊橫梁之后可以通過腹板固定板連接短縱梁或長縱梁，后邊橫梁之前可以通過腹板固定板連接短縱梁或長縱梁，單間橫梁前后都可以通過腹板固定板連接短縱梁或長縱梁，雙間橫梁前后都可以通過腹板固定板連接短縱梁或長縱梁，由此可以搭設多種形狀的多榀矩形框架結構，因此，其設計巧妙，結構簡潔，實現工字鋼回收再利用，降低施工成本，適于大規模推廣應用。

24、本實用新型的這些和其它目的、特點和優勢，通過下述的詳細說明和附圖得以充分體現，并可通過
技術實現要素：
中特地指出的手段、裝置和它們的組合得以實現。
