本技術屬于房建樁基，尤其涉及一種房建樁基鋼筋籠骨架。

背景技術：

1、房建樁基是由鋼筋籠骨架形成的承重樁以及澆筑在地面上的承臺組成樁基。通過樁基實現穿過土質松軟的土層，通過樁基實現將建筑體系承載在土質堅硬的地層上，進而保持建筑結構的穩定性。

2、在施工過程中，首先需要在樁基打樁位置將預制好的樁基鋼筋籠放入預先開挖好的樁孔內，隨機澆筑上混凝土。通過樁基鋼筋籠能夠承載高負荷的作用實現樁基作為建筑體系的承重結構。

3、在樁基的鋼筋籠結構預制過程中，采用高度較大的垂直筋與環形的箍筋綁扎在一起，隨后利用吊機將鋼筋籠垂直下方到樁孔中，隨后澆筑上混凝土形成樁基。然而，上述鋼筋籠的樁基骨架多適用于普通層高的建筑體系，其承重的能力有限，當建筑體系的受重比較大，如高層建筑時，該種類型的樁基其承重力度不夠，在作為高層建筑體系的承重使用過程中，其穩定性、安全性并不高，體現在承重時間長或者受到地震等作用，樁基體系的鋼筋骨架容易彎折變形，導致承重的穩定性大幅降低。

4、具體原因在于：作為常規建筑體系的鋼筋籠樁基骨架，鋼筋籠骨架不需要對骨架進行加強設計，而對于高層建筑，建筑體系的受重很大，樁基承載的負荷非常大，導致未有效加強樁基的鋼筋籠骨架前提下，無法承載較大的負荷，對建筑體系的安全性以及使用壽命、抗震性均影響較大。

技術實現思路

1、基于上述背景，本實用新型的目的是提供一種房建樁基鋼筋籠骨架。

2、為實現以上目的，本實用新型采用以下的技術方案：

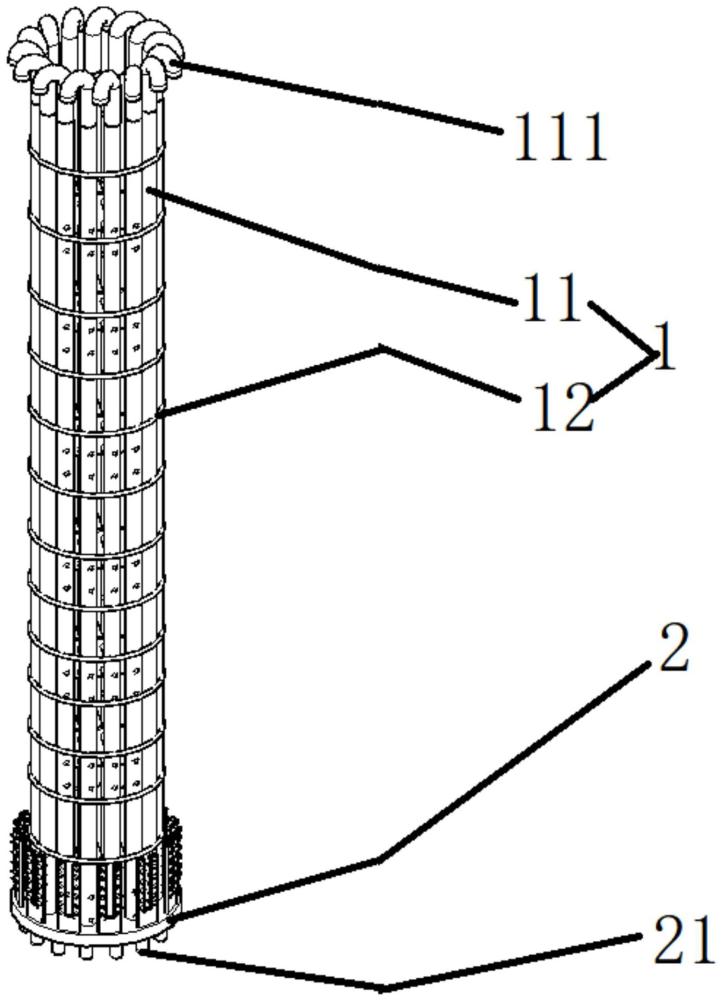

3、一種房建樁基鋼筋籠骨架，包括鋼筋籠機構，所述鋼筋籠機構包括環形鋼底座，所述環形鋼底座的頂部固定連接有鋼筋籠；

4、所述房建樁基鋼筋籠骨架還包括固定連接在鋼筋籠內的抗形變拉錨機構，所述抗形變拉錨機構包括若干個固定在鋼筋籠上的工形板拉固件；

5、所述工形板拉固件包括工形鋼，所述工形鋼包括兩側間隔設置的端鋼部以及一體成型在端鋼部之間的連接鋼部，所述連接鋼部上固定連接有若干個第一拉錨筋；

6、所述第一拉錨筋固定在鋼筋籠上，所述端鋼部上均固定連接有若干個第二拉錨筋；所述第二拉錨筋固定在鋼筋籠上。

7、優選地，所述鋼筋籠包括若干個焊接在環形鋼底座頂部位置的垂直筋；

8、所述垂直筋環形陣列分布，所述鋼筋籠還包括若干個環形箍筋，所述環形箍筋綁扎在垂直筋的外側。

9、優選地，所述第一拉錨筋、第二拉錨筋貫穿所述垂直筋；

10、所述第一拉錨筋、第二拉錨筋的端部均一體成型有彎鉤設置的鉤筋。

11、優選地，所述環形鋼底座上設有底錨固定結構，鋼筋籠機構澆筑后，底錨固定結構錨固在地面上。

12、優選地，所述底錨固定結構包括開設在環形鋼底座底部位置的環形槽，所述環形槽內焊接有若干個垂直設置的錨栓。

13、優選地，所述環形鋼底座的頂部固定連接有側拉錨機構。

14、優選地，所述側拉錨機構包括若干個焊接在環形鋼底座頂部邊緣部位的u形錨板，所述u形錨板上焊接有若干個側拉錨柱頭。

15、優選地，所述u形錨板上具有兩側間隔設置的錨固部，所述側拉錨柱頭焊接在錨固部上。

16、優選地，所述錨固部的內外側壁上分別焊接有若干個上下間隔設置的側拉錨柱頭。

17、本實用新型具有以下有益效果：

18、1、通過工形板拉固件包括工形鋼，工形鋼包括兩側間隔設置的端鋼部以及一體成型在端鋼部之間的連接鋼部，所述連接鋼部上固定連接有若干個第一拉錨筋；第一拉錨筋固定在鋼筋籠上，所述端鋼部上均固定連接有若干個第二拉錨筋；所述第二拉錨筋固定在鋼筋籠上。實現第一拉錨筋在鋼筋籠的左右兩側位置牽拉，而第二拉錨筋在垂直筋的前后側牽拉。

19、進而實現對整個籠結構從內部拉固方式加固，該方式實現提高高度較大的鋼筋籠的抗形變能力，如鋼筋籠一側受壓較大時，在另一側牽拉下，保持其不易變形。

20、2、第一拉錨筋、第二拉錨筋的端部均一體成型有彎鉤設置的鉤筋。澆筑后，鉤筋握裹在鋼筋籠內，并與混凝土之間形成抓合力，進而進一步增加鋼筋籠與整個承重樁體系的穩定性。

21、3、實現澆筑混凝土后，側拉錨柱頭握裹在混凝土中，此時，因u形錨板環形分布，因此，在鋼精籠的下層形成環周分布的側拉錨固定力，在該方式下，大大增加了樁基的下層穩定性。

技術特征：

1.一種房建樁基鋼筋籠骨架，其特征在于，包括鋼筋籠機構，所述鋼筋籠機構包括環形鋼底座，所述環形鋼底座的頂部固定連接有鋼筋籠；

2.根據權利要求1所述的房建樁基鋼筋籠骨架，其特征在于，所述鋼筋籠包括若干個焊接在環形鋼底座頂部位置的垂直筋；

3.根據權利要求2所述的房建樁基鋼筋籠骨架，其特征在于，所述第一拉錨筋、第二拉錨筋貫穿所述垂直筋；

4.根據權利要求1所述的房建樁基鋼筋籠骨架，其特征在于，所述環形鋼底座上設有底錨固定結構，鋼筋籠機構澆筑后，底錨固定結構錨固在地面上。

5.根據權利要求4所述的房建樁基鋼筋籠骨架，其特征在于，所述底錨固定結構包括開設在環形鋼底座底部位置的環形槽，所述環形槽內焊接有若干個垂直設置的錨栓。

6.根據權利要求1所述的房建樁基鋼筋籠骨架，其特征在于，所述環形鋼底座的頂部固定連接有側拉錨機構。

7.根據權利要求6所述的房建樁基鋼筋籠骨架，其特征在于，所述側拉錨機構包括若干個焊接在環形鋼底座頂部邊緣部位的u形錨板，所述u形錨板上焊接有若干個側拉錨柱頭。

8.根據權利要求7所述的房建樁基鋼筋籠骨架，其特征在于，所述u形錨板上具有兩側間隔設置的錨固部，所述側拉錨柱頭焊接在錨固部上。

9.根據權利要求8所述的房建樁基鋼筋籠骨架，其特征在于，所述錨固部的內外側壁上分別焊接有若干個上下間隔設置的側拉錨柱頭。

技術總結
本技術公開了一種房建樁基鋼筋籠骨架，包括鋼筋籠機構，鋼筋籠機構包括環形鋼底座，環形鋼底座的頂部固定連接有鋼筋籠；房建樁基鋼筋籠骨架還包括固定連接在鋼筋籠內的抗形變拉錨機構，抗形變拉錨機構包括若干個固定在鋼筋籠上的工形板拉固件；工形板拉固件包括工形鋼，工形鋼包括兩側間隔設置的端鋼部以及一體成型在端鋼部之間的連接鋼部，連接鋼部上固定連接有若干個第一拉錨筋；第一拉錨筋固定在鋼筋籠上，端鋼部上均固定連接有若干個第二拉錨筋；第二拉錨筋固定在鋼筋籠上。上述裝置實現大大提高樁基的抗壓負荷以及高壓負荷下的抗形變能力，進而不僅增加了建筑體系的安全性、穩定性，且能用于高層建筑體系的樁基使用。

技術研發人員：趙文濤,趙玉龍,劉松美,苗沛陽,陳君宜
受保護的技術使用者：山東興華建設集團有限公司
技術研發日：20240411
技術公布日：2025/4/28
