本發明涉及巖土工程物理模擬領域，特別是涉及一種模擬隧道與埋入式條形基礎結構相互作用的離心試驗裝置及試驗準備方法。

背景技術：

1、隨著城市化的快速推進，城市地面可用空間日趨緊張，以隧道為代表的地下空間得到了大規模的開發和利用。在地面建筑密集、地下結構與基礎設施遍布的城市地區建設隧道時，以盾構機為代表的隧道掘進技術得到大規模的采用。盡管盾構隧道建設技術突飛猛進，但當遇到特殊地質狀況或由于操作失誤時，地層大面積下沉甚至塌陷災害時有發生，對公共安全和社會穩定造成極大的負面影響。因此，研究隧道施工對臨近建構筑物的作用機制，預測評估建筑變形具有重要的工程價值和社會發展意義。

2、評估隧道施工對臨近結構變形影響貫穿隧道工程的設計和施工階段。在設計階段，評價隧道施工對周圍結構的影響可有助于優化隧道線路，從而避免隧道施工階段對環境帶來的不利影響。在盾構隧道施工階段，當遇到特殊地質狀況或由于操作失誤時易引起周圍結構的變形破壞，如何評估此種情況建筑的變形程度，對后期的維修與加固至關重要。然而，準確預測隧道施工對周圍建筑的影響仍然面臨諸多困難，例如復雜的土層特性、高度非線性的土與結構相互作用機制，以及各種類型的建筑基礎類型與建筑材料等。

3、目前研究隧道施工對周圍建筑影響的方法主要分為三種。一是數值模擬或簡化的理論計算方法，雖然該方法研究成本低，但研究結果的可靠性比較低。其次是現場實測或者足尺試驗，該方法可以考慮復雜的因素并獲得準確的結果，然而相關的研究成本較高，無法進行大范圍的預測評估。物理模型試驗提供了較為可靠的研究手段，可較為準確的研究隧道施工對周圍建筑的影響規律。為進一步提高模型試驗的精度，利用超重力環境模擬真實土體應力的離心模型試驗得到了廣泛的認可。由于需要將整個模型箱的重力加速度提高到數十倍甚至數百倍于常規地球重力加速度，離心模型試驗箱普遍較小，模型箱內部的各類模型尺寸也較小。這給模型的制作和試驗的準備帶來較大的挑戰。

4、采用離心模型試驗研究隧道施工對周圍建筑影響的研究普遍考慮二維平面應變模型，然后利用粒子圖像測速技術通過一側的透明窗對試驗數據進行采集。為模擬均勻的土層性質，研究人員采用了撒砂法準備砂土試樣，即通過一定高度將砂土勻速落入模型箱。因此，在二維平面應變模型中，模型箱需傾倒放置，確保平面應變的隧道模型或建筑模型平行于砂子下落方向(即豎直向下)。與此同時，模型箱頂部一側需要采用隔板進行臨時支撐，該位置為模型箱豎直放置時的砂土試樣的頂部位置。對于位于地表的筏板基礎建筑模型，可待砂土試樣準備完畢并將模型箱豎直放置時直接將建筑模型放置在土層的頂部。然而，對于諸如埋入式條形基礎建筑(埋入式條形基礎結構)等埋入式結構而言，目前未有有效的離心模型試驗裝置與準備方法。現有研究普遍將埋入式基礎簡化放置在地表，或在準備好的砂土試樣上方將結構壓入指定深度。這兩種方法均無法模擬出埋入式基礎周圍的均勻土層性質，從而影響模型試驗結果的準確性。

技術實現思路

1、針對上述技術問題，本發明提出模擬隧道與埋入式條形基礎結構相互作用的離心試驗裝置及試驗準備方法，所述試驗裝置包括離心模型箱和透明側板，所述離心模型箱為有四個面的長方體箱體，包括底板和與底板連接的左側板、后側板和右側板，所述透明側板作為前側側板與離心模型箱的前側開口可拆卸連接；

2、還包括砂土試樣，所述砂土試樣填充于離心模型箱和透明側板組裝成的離心模型容器中，所述砂土試樣中埋置有前后方向設置的模型隧道；所述砂土試樣表層一定深度中沿左右方向間隔埋設有若干條形基礎，每個條形基礎上固定設置有一個基礎立柱，所述基礎立柱底部埋設于砂土試樣中，所述基礎立柱頂部固定設置一層水平層板，為下層水平層板，在下層水平層板上部對應每個基礎立柱正上方分別固定設置一個層間立柱，所述層間立柱頂部再固定設置一層水平層板，為上層水平層板；

3、在第一狀態，所述第二狀態為試驗裝置準備過程中的狀態，最左側的基礎立柱和左側板之間設置外部擋板，最右側的基礎立柱和右側板之間設置外部擋板；在相鄰的基礎立柱之間設置內部擋板；

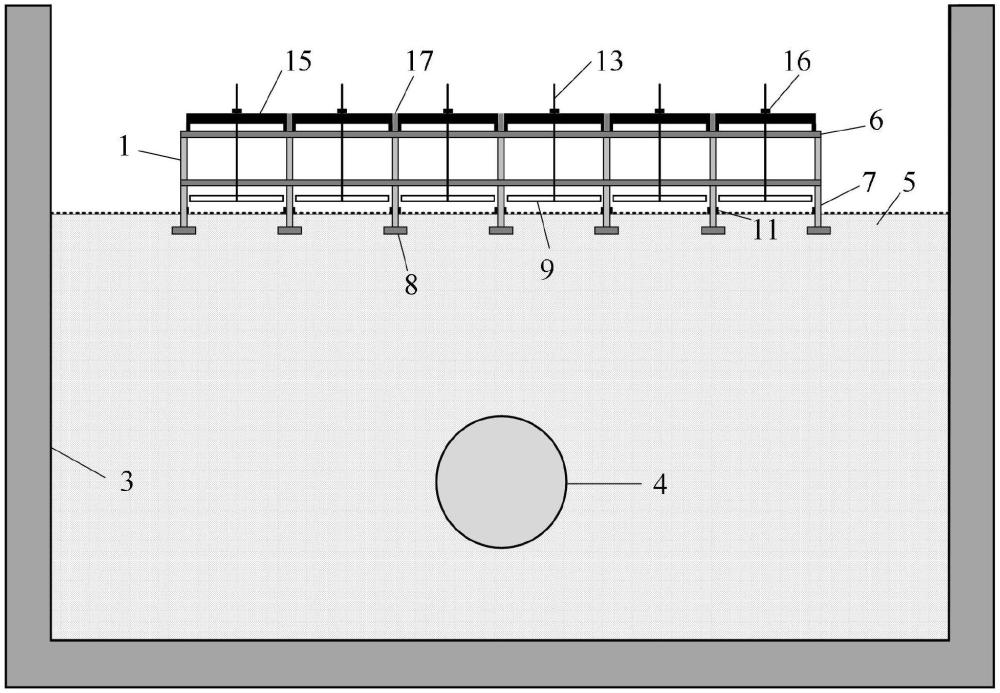

4、在第二狀態，所述第二狀態為試驗裝置準備完畢時的狀態，還包括上部支撐塊和橡膠塊，在上層水平層板上部對應每個層間立柱正上方分別設置一個橡膠塊，所述橡膠塊的左右寬度小于層間立柱寬度；相鄰的橡膠塊之間設置一個與橡膠塊緊貼的上部支撐塊；內部擋板懸吊于下層水平層板和砂土試樣表層之間。

5、優選的，所述模型隧道前端與透明側板抵接，后端與后側板抵接；所述條形基礎、基礎立柱、水平層板、層間立柱的前端與透明側板留設微小間距，后端與后側板留設微小間距。

6、優選的，在后側板設置外徑與模型隧道內徑一致的圓環凸起或者在后側板設置內徑與模型隧道外徑一致的圓環凹槽。

7、優選的，第一狀態中，通過泡沫膠帶將外部擋板、內部擋板與其左右兩側的結構密封固定。

8、優選的，第一狀態中，還包括頂部擋板，所述頂部擋板分別可拆卸固定連接于左側板內側和右側板內側；采用螺紋絲桿將外部擋板固定于頂部擋板上，采用螺紋絲桿將內部擋板固定于頂部擋板上，與內部擋板連接的螺紋絲桿穿過水平層板。

9、優選的，第一狀態中，所述外部擋板、內部擋板前端與透明側板抵接，后端與后側板抵接。

10、優選的，第二狀態中，所述上部支撐塊和橡膠塊的前端與透明側板留設微小間距，后端與后側板留設微小間距。

11、優選的，第二狀態中，內部擋板頂部固定連接有螺紋絲桿，螺紋絲桿上部穿出水平層板和上部支撐塊并通過螺帽定位。

12、基于上述模擬隧道與埋入式條形基礎結構相互作用的離心試驗裝置，本發明還提出模擬隧道與埋入式條形基礎結構相互作用的離心試驗準備方法，包括如下步驟：

13、第一步：首先將離心模型箱向后推倒，使后側板平放于地面上，將模型隧道放置在設定位置，標記砂土試樣所需達到的位置；將包含水平層板、層間立柱、基礎立柱和條形基礎的埋入式條形基礎結構放置于指定位置；將內部擋板和外部擋板固定于砂土試樣所需達到的位置，外部擋板和內部擋板起到頂側板作用；

14、第二步：通過撒砂法將干燥砂土從一定高度勻速落下，下落的方向與隧道模型軸向平行，待砂土試樣填充完畢后，固定透明側板；

15、第三步：將離心試驗裝置正放，即底板平放于地面上；拆除外部擋板及其固定裝置，將內部擋板懸吊于下層水平層板和砂土試樣表層之間。

16、優選的，第三步中，將上部支撐塊放置于上層水平層板上，將螺帽從螺紋絲桿上方旋入上部支撐塊上方，繼續旋轉逐步將內部擋板吊起。

17、本發明具有以下創新點：

18、1.本發明突破了現有離心模型試驗技術無法實現埋入式條形基礎結構模型均勻土層布置的技術瓶頸，可準確再現埋入式條形基礎結構周圍的土體性質，避免傳統的插入式方式對土層的擾動，從而實現了精準模擬隧道施工引起的埋入式條形基礎結構變形響應。

19、2.本發明的離心試驗裝置在實現均勻土層布置的前提下，還確保了整體設計合理簡單、易于操作，且貫穿的細長螺紋絲桿由于尺寸小、重量輕，對埋入式條形基礎結構的穩定性和強度均不會產生影響。

20、3.本發明通過貫穿的細長螺桿吊起內部擋板，全部重量由上部支撐塊進行支撐，實現了不改變埋入式條形基礎結構自身剛度的目的，且上部支撐塊兩端放置在層間立柱正上方的水平層板上，相鄰支撐塊由壓縮性較好的橡膠塊進行柔性連接，確保上部支撐塊隨埋入式條形基礎結構變形可動態調節方位，確保上部支撐塊對內部擋板的恒定穩定懸掛。

21、4.本發明設計的內部擋板在吊起狀態后與基礎立柱設置有足夠的間隙，可確保離心試驗過程中基礎立柱的水平位移不受內部擋板的影響，可更加準確地實現模擬隧道與埋入式條形基礎結構相互作用的試驗?zāi)康摹?/p>
