本技術涉及市政工程，更具體的說，它涉及一種市政工程井口裝置。

背景技術：

1、在現有的技術中，首先部分裝置沒有自動或半自動的開合機構，井蓋的開啟和關閉將完全依賴人力，這增加了工作人員在開合過程中受到傷害的風險，特別是在緊急情況下，手動操作井蓋開合不僅耗時耗力，還會影響到緊急維修或日常檢查的響應速度，降低整體的工作效率，其次部分裝置缺少快速且可靠的鎖定機制意味著井蓋容易因外力如過往車輛的振動而意外打開，這不僅增加了公共安全的風險，還可能導致井蓋損壞，在需要進行井下設施的維修或檢查時，缺乏快速卡接機構將使得開啟井蓋變得更加困難和耗時，進而影響到維護工作的效率和安全性，最后部分裝置操作人員可能需要使用更多的工具和力量來完成鎖定或解鎖的操作，這不僅增加了工作負擔，還可能因操作不當導致損壞設備，通過精確的導向系統確保解鎖桿的正確移動，缺少這種設計可能會導致操作時的誤差，增加誤操作的風險，降低了整體的操作可靠性。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術中存在的問題，本實用新型提供了一種市政工程井口裝置，以解決背景技術中提到的沒有自動或半自動功能、拆卸檢修不方便等技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種市政工程井口裝置，包括地樁、井蓋開合機構、快速卡接機構和卡接輔助機構，所述井蓋開合機構包括底座、井蓋、第一連接架、第二連接架和伸縮氣缸，底座配合設置在地樁的內壁上，第一連接架安裝在井蓋的內側，第二連接架安裝在底座的內壁上，伸縮氣缸的兩端分別與第一連接架和第二連接架活動連接，井蓋配合設置在底座的一側，所述快速卡接機構包括卡接管、卡接桿、卡接槽、卡接橫桿、卡接縱桿和解鎖桿，卡接桿與底座固定連接，卡接管固定安裝在地樁上，卡接桿設置在卡接管內，卡接桿的側面設置有多組卡接槽，兩組卡接縱桿垂直連接在卡接橫桿的側面，且解鎖桿設置在卡接橫桿的一端，卡接縱桿可伸入卡接槽內將卡接桿固定在卡接管內。

5、本實用新型進一步設置為，所述卡接輔助機構包括旋轉套、把手、坡度塊、導向塊和導向槽，旋轉套活動套裝在卡接管的外壁上，多組把手安裝在旋轉套的側面上，導向塊安裝在旋轉套的內壁上，導向槽安裝在卡接套的外壁上，且導向塊可嵌入到導向槽內配合旋轉導向連接，多組坡度塊安裝在旋轉套的上方，且坡度塊可推動解鎖桿將卡接縱桿從卡接槽內推出，通過旋轉套和把手的設計，使得操作者可以輕松地完成解鎖操作，無需使用復雜的工具或過多的體力勞動，導向塊與導向槽的配合確保了解鎖桿移動的精確性，避免了操作過程中的誤操作，提高了操作的可靠性。

6、本實用新型進一步設置為，所述底座的內部兩端對稱設有支撐桿，支撐桿的一端與底座的內壁活動連接，支撐桿的另一端設有固定套，支撐桿與固定套的設置，確保井蓋在打開狀態下的伸縮氣缸和底座的結構強度，以適應不同的地面條件和外力作用。

7、本實用新型進一步設置為，所述伸縮氣缸的側面設有固定桿，且固定桿可伸入固定套內將支撐桿固定在伸縮氣缸的側面，固定桿的設置，確保伸縮氣缸與支撐桿的連接。

8、本實用新型進一步設置為，所述卡接管的外側設有彈簧，彈簧的另一端與卡接橫桿連接，且彈簧安裝在兩組卡接縱桿之間，彈簧的添加給予了卡接機構一定的彈性，有助于緩解因振動或撞擊造成的壓力，延長了設備的使用壽命。

9、本實用新型進一步設置為，所述底座的側面對稱設有轉軸，井蓋的底部設有安裝管，且轉軸可伸入安裝管內將井蓋活動連接在底座的側面，轉軸與安裝管保證了井蓋與底座之間的靈活連接，使井蓋能夠順暢開合，同時防止井蓋完全脫離底座，增加了使用時的安全性。

10、本實用新型進一步設置為，所述卡接管的側面設有通孔，且通孔與卡接槽為對應設置，通孔的設置，有利于卡接縱桿的卡接操作。

11、本實用新型進一步設置為，所述卡接縱桿活動設置在通孔內，且卡接縱桿可穿過通孔將卡接桿固定在卡接管的內部，通孔與卡接縱桿的設計使得卡接機構的鎖定與解鎖更加便捷和直觀，操作者可以清晰地看到鎖定狀態，避免了誤操作。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種市政工程井口裝置，具備以下

14、有益效果：

15、本實用新型設置了井蓋開合機構，通過底座、井蓋、連接架和伸縮氣缸的組合，該機構實現了井蓋的自動或半自動開合，這種設計減少了人工操作井蓋時的風險，尤其在緊急情況下能迅速響應，保障了工作人員的安全，支撐桿和固定套的設置確保了在井蓋打開狀態下，伸縮氣缸和底座的結構強度，使裝置能夠適應不同地面條件和外力作用，從而提高了裝置的穩定性和可靠性。

16、本實用新型設置了快速卡接機構，卡接機構通過卡接管、卡接桿、卡接槽等部分的設計，實現了快速、可靠的鎖定機制，這不僅防止了因振動或撞擊導致井蓋意外打開，提高了公共安全，還能防止井蓋損壞，彈簧的添加為卡接機構提供了一定的彈性，幫助緩解振動或撞擊造成的壓力，從而延長設備的使用壽命，并保持其長期的穩定性和可靠性。

17、本實用新型設置了卡接輔助機構，旋轉套和把手的設計，結合坡度塊、導向塊和導向槽的配合使用，使得解鎖操作簡單便捷，無需復雜工具或過多體力勞動，這大大減輕了操作人員的工作負擔，提高了工作效率，導向塊與導向槽的配合確保了解鎖桿移動的精確性，有效避免了操作過程中的誤操作，提高了操作的準確度和可靠性。

技術特征：

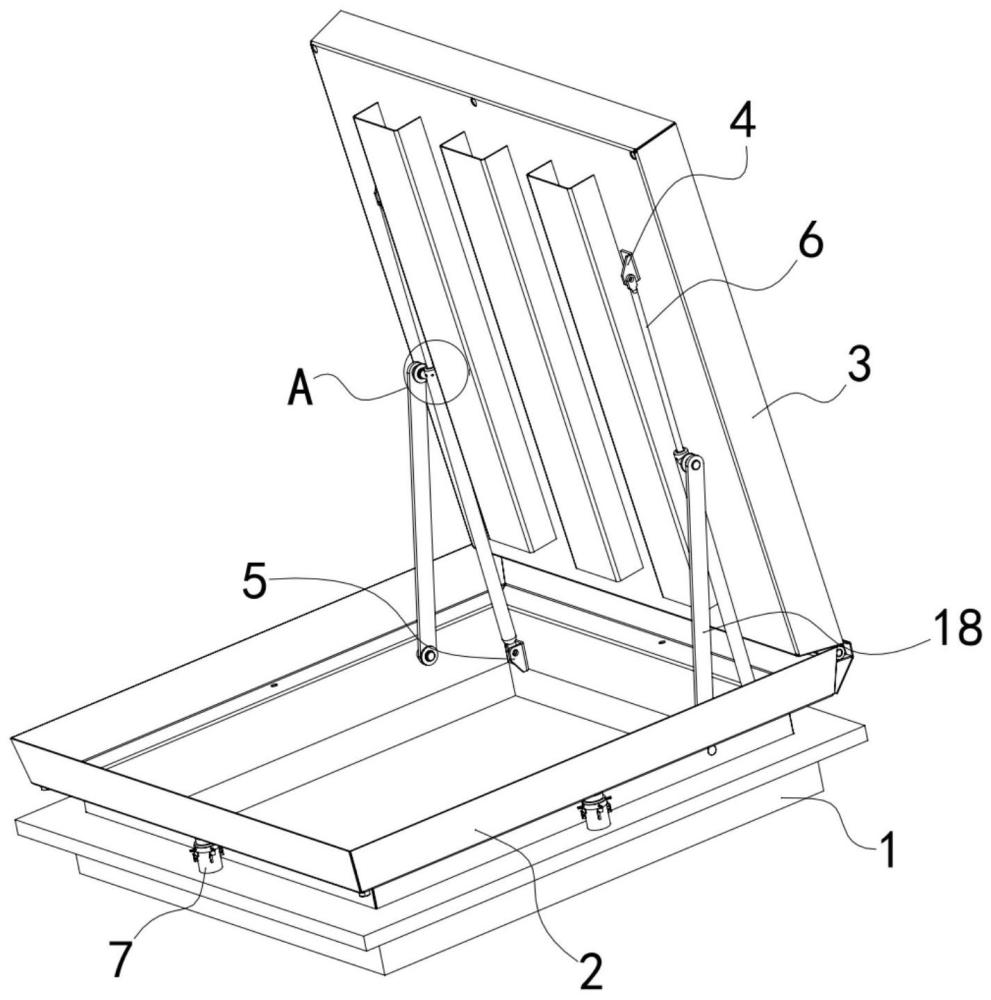

1.一種市政工程井口裝置，包括地樁(1)、井蓋開合機構、快速卡接機構和卡接輔助機構，其特征是：所述井蓋開合機構包括底座(2)、井蓋(3)、第一連接架(4)、第二連接架(5)和伸縮氣缸(6)，底座(2)設置在地樁(1)的內壁上，第一連接架(4)安裝在井蓋(3)的內側，第二連接架(5)安裝在底座(2)的內壁上，伸縮氣缸(6)的兩端分別與第一連接架(4)和第二連接架(5)活動連接，井蓋(3)配合設置在底座(2)的一側，所述快速卡接機構包括卡接管(7)、卡接桿(8)、卡接槽(9)、卡接橫桿(10)、卡接縱桿(11)和解鎖桿(12)，卡接桿(8)與底座(2)固定連接，卡接管(7)與地樁(1)固定連接，卡接桿(8)設置在卡接管(7)內，卡接桿(8)的側面設置有多組卡接槽(9)，兩組卡接縱桿(11)垂直連接在卡接橫桿(10)的側面，解鎖桿(12)設置在卡接橫桿(10)的一端，卡接縱桿(11)可伸入卡接槽(9)內將卡接桿(8)固定在卡接管(7)內。

2.根據權利要求1所述的一種市政工程井口裝置，其特征是：所述卡接輔助機構包括旋轉套(13)、把手(14)、坡度塊(15)、導向塊(16)和導向槽(17)，旋轉套(13)活動套裝在卡接管(7)的外壁上，多組把手(14)安裝在旋轉套(13)的側面上，導向塊(16)安裝在旋轉套(13)的內壁上，導向槽(17)安裝在卡接套的外壁上，且導向塊(16)可嵌入到導向槽(17)內配合旋轉導向連接，多組坡度塊(15)安裝在旋轉套(13)的上方，且坡度塊(15)可推動解鎖桿(12)將卡接縱桿(11)從卡接槽(9)內推出。

3.根據權利要求1所述的一種市政工程井口裝置，其特征是：所述底座(2)的內部兩端對稱設有支撐桿(18)，支撐桿(18)的一端與底座(2)的內壁活動連接，支撐桿(18)的另一端設有固定套(19)。

4.根據權利要求1或3所述的一種市政工程井口裝置，其特征是：所述伸縮氣缸(6)的側面設有固定桿(20)，且固定桿(20)可伸入固定套(19)內將支撐桿(18)固定在伸縮氣缸(6)的側面。

5.根據權利要求1所述的一種市政工程井口裝置，其特征是：所述卡接管(7)的外側設有彈簧(21)，彈簧(21)的另一端與卡接橫桿(10)連接，且彈簧(21)安裝在兩組卡接縱桿(11)之間。

6.根據權利要求1所述的一種市政工程井口裝置，其特征是：所述底座(2)的側面對稱設有轉軸(22)，井蓋(3)的底部設有安裝管(23)，且轉軸(22)可伸入安裝管(23)內將井蓋(3)活動連接在底座(2)的側面。

7.根據權利要求1所述的一種市政工程井口裝置，其特征是：所述卡接管(7)的側面設有通孔(24)，且通孔(24)與卡接槽(9)為對應設置。

8.根據權利要求1所述的一種市政工程井口裝置，其特征是：所述卡接縱桿(11)活動設置在通孔(24)內，且卡接縱桿(11)可穿過通孔(24)將卡接桿(8)固定在卡接管(7)的內部。

技術總結
本技術公開了一種市政工程井口裝置，包括地樁、井蓋開合機構、快速卡接機構和卡接輔助機構，所述井蓋開合機構包括底座、井蓋、第一連接架、第二連接架和伸縮氣缸，所述快速卡接機構包括卡接管、卡接桿、卡接槽、卡接橫桿、卡接縱桿和解鎖桿，所述卡接輔助機構包括旋轉套、把手、坡度塊、導向塊和導向槽，伸縮氣缸和底座的結構強度，使裝置能夠適應不同地面條件和外力作用，從而提高了裝置的穩定性和可靠性，卡接桿、卡接槽等部分的設計，實現了快速、可靠的鎖定機制，這不僅防止了因振動或撞擊導致井蓋意外打開。

技術研發人員：張華
受保護的技術使用者：湖南云陽瀝青路面有限公司
技術研發日：20240312
技術公布日：2025/4/28
