本技術涉及植物園坡地支護領域，尤其涉及一種植物園坡地支護結構。

背景技術：

1、植物園中的坡地是指在植物園規劃區域內自然形成的或人工塑造的具有一定傾斜度的地形。

2、在植物園坡地支護工程中側重于穩定性與持久性，植被網的應用至關重要，它被精心鋪設于坡面之上，不僅能有效固定土壤，防止水土流失，還能為植物的生長提供穩固的基質，然而在植被網長時間的使用下，因環境因素導致的磨損、老化，植被網可能會失去原有的效能，需要對植被網進行拆卸，在植被網拆卸的過程中，可根據坡面的實際情況，將植被網分為若干小段，逐步進行拆除，其拆卸過程較為麻煩，需要耗費大量的時間和勞動力。

3、針對上述問題，需要設計一種拆卸便利的植物園坡地支護結構。

技術實現思路

1、為了克服拆卸較為不便的缺點，本實用新型提供一種植物園坡地支護結構。

2、本實用新型的技術方案為：一種植物園坡地支護結構，包括有花圃框、護欄門、圍欄、鎖定環和翻動架，花圃框上連接有圍欄，圍欄上轉動連接有護欄門，護欄門前側連接有鎖定環，花圃框后側轉動連接有翻動架，還包括有伸縮組件，翻動架后側設置有伸縮組件。

3、更為優選的是，伸縮組件包括有滑動桿、固定螺栓、防護框和防護網，翻動架后側滑動連接有滑動桿，兩個滑動桿之間連接有防護框，防護框上連接有防護網，翻動架上也連接有防護網，翻動架上螺紋連接有固定螺栓。

4、更為優選的是，還包括有防護板和固定銷，兩個滑動桿后側之間轉動連接有防護板，防護板上左右對稱連接有固定銷，固定銷貫穿防護板。

5、更為優選的是，還包括有轉桿、扭簧和限位塊，圍欄后側左右對稱連接有轉桿，轉桿后端轉動連接有限位塊，限位塊與轉桿之間連接有扭簧。

6、更為優選的是，還包括有警示牌，左側的護欄門前側連接有警示牌。

7、更為優選的是，還包括有照明燈，圍欄右側連接有照明燈。

8、本實用新型的有益效果是：通過滑動桿、固定螺栓、防護框和防護網，在翻動架轉動至適宜的位置后，再將固定螺栓擰松，解除對滑動桿的鎖定，接著拉動滑動桿沿著翻動架移動，進而帶動防護框和防護網移動，直至防護網精確對準需要防護的區域，再次將固定螺栓擰緊，將滑動桿牢固固定，使得防護網緊密貼合坡地表面，形成一道有效的物理屏障，便于對植物園坡地進行支護。

技術特征：

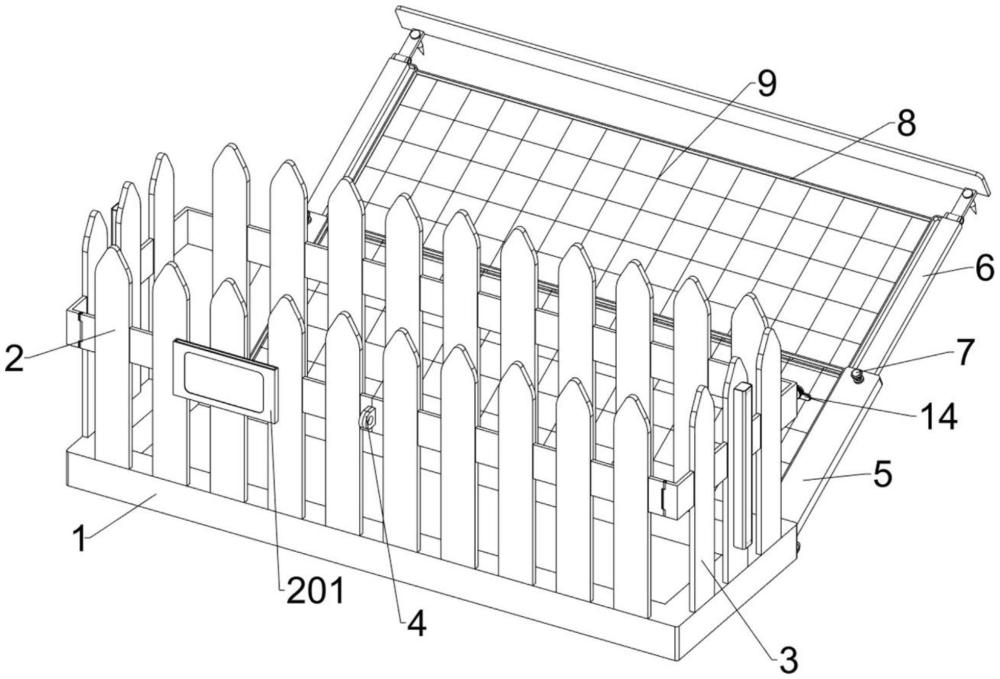

1.一種植物園坡地支護結構，包括有花圃框(1)、護欄門(2)、圍欄(3)、鎖定環(4)和翻動架(5)，花圃框(1)上設置有圍欄(3)，圍欄(3)上轉動連接有護欄門(2)，護欄門(2)前側連接有鎖定環(4)，花圃框(1)后側轉動連接有翻動架(5)，其特征在于，還包括有伸縮組件，翻動架(5)后側設置有伸縮組件。

2.如權利要求1所述的一種植物園坡地支護結構，其特征在于，伸縮組件包括有滑動桿(6)、固定螺栓(7)、防護框(8)和防護網(9)，翻動架(5)后側滑動連接有滑動桿(6)，兩個滑動桿(6)之間連接有防護框(8)，防護框(8)上連接有防護網(9)，翻動架(5)上也連接有防護網(9)，翻動架(5)上螺紋連接有固定螺栓(7)。

3.如權利要求2所述的一種植物園坡地支護結構，其特征在于，還包括有防護板(10)和固定銷(11)，兩個滑動桿(6)后側之間轉動連接有防護板(10)，防護板(10)上左右對稱連接有固定銷(11)，固定銷(11)貫穿防護板(10)。

4.如權利要求3所述的一種植物園坡地支護結構，其特征在于，還包括有轉桿(12)、扭簧(13)和限位塊(14)，圍欄(3)后側左右對稱連接有轉桿(12)，轉桿(12)后端轉動連接有限位塊(14)，限位塊(14)與轉桿(12)之間連接有扭簧(13)。

5.如權利要求4所述的一種植物園坡地支護結構，其特征在于，還包括有警示牌(201)，左側的護欄門(2)前側連接有警示牌(201)。

6.如權利要求5所述的一種植物園坡地支護結構，其特征在于，還包括有照明燈(301)，圍欄(3)右側設置有照明燈(301)。

技術總結
本技術涉及植物園坡地支護領域，尤其涉及一種植物園坡地支護結構。本技術提供一種植物園坡地支護結構，包括有花圃框、護欄門、圍欄、鎖定環和翻動架，花圃框上連接有圍欄，圍欄上轉動連接有護欄門，護欄門前側連接有鎖定環，花圃框后側轉動連接有翻動架，還包括有伸縮組件，翻動架后側設置有伸縮組件。通過滑動桿、固定螺栓、防護框和防護網，在翻動架轉動至適宜的位置后，再將固定螺栓擰松，解除對滑動桿的鎖定，接著拉動滑動桿沿著翻動架移動，進而帶動防護框和防護網移動，直至防護網精確對準需要防護的區域，再次將固定螺栓擰緊，將滑動桿牢固固定，使得防護網緊密貼合坡地表面，形成一道有效的物理屏障，便于對植物園坡地進行支護。

技術研發人員：吳憲,余麗萍,黃海豪,鐘偉楠,黃俊慶
受保護的技術使用者：東莞植物園
技術研發日：20240729
技術公布日：2025/4/28
