本技術涉及給水裝置領域，尤其涉及無負壓靜音給水裝置。

背景技術：

1、無負壓供水設備是一種加壓供水機組，直接與市政供水管網聯接、在市政管網剩余壓力基礎上串聯疊壓供水而確保市政管網壓力不小于設定保護壓力（設定壓力必須高于小區直供區壓力需求，一般不低于1.2kg）的二次加壓供水設備，管網疊壓（無負壓）供水設備的核心是在二次加壓供水系統運行過程中如何防止負壓產生，消除機組運行對市政管網的影響，在保證不影響附近用戶用水的前提下實現安全、可靠、平穩、供水，市政管網供水時，需要通過儲水罐將水進行存儲，再通過儲水罐向外部供水。

2、現有的cn211714103u公開了一種超靜音無負壓變頻給水裝置，包括儲水罐，儲水罐的頂端和底端分別設置有進水口和出水口，儲水罐的前端面設置有變頻控制器，儲水罐的上端面設置有液位傳感器，儲水罐的進氣口通過進氣管連通有儲氣箱，儲氣箱的上端面設置有氣泵，氣泵的出氣端連通有送氣管；

3、但是上述裝置在使用時，活性炭濾芯內會截留很多的固體雜質、顆粒等等，當積存到一定時間后，也容易造成堵塞，在進行維修時需要拆卸殼體對內腔進行清洗處理，這就需要對給水運輸管道停止工作，造成時間成本增加，有時工作人員不能夠及時發現管道堵塞，導致問題不能第一時間進行處理，影響管道給水正常使用。

4、因此，有必要提供一種新的無負壓靜音給水裝置解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供無負壓靜音給水裝置。

2、本實用新型提供的無負壓靜音給水裝置包括底座、給水裝置以及與給水裝置相連通的給水主管道，所述給水裝置安裝于所述底座頂部，所述給水主管道的外表面一體式連通有給水分支管道，所述給水主管道與所述給水分支管的另一端共同連通有給水管，所述給水分支管道與給水主管道上分別通過法蘭連接有兩個結構相同的三通管，所述給水主管道與所述給水分支管的兩端均設有控制閥門；

3、所述三通管底部的出水口螺紋連接有透明狀的過濾底罩，所述三通管內腔設有擋水板，所述三通管腔室通過擋水板分為兩個獨立的空腔，所述過濾底罩內設有濾板，所述濾板與所述過濾底罩內壁螺紋連接，并且濾板與所述擋水板底部相貼合。

4、進一步地，所述給水裝置包括儲水罐、水泵、出水管以及壓力罐，所述儲水罐的頂部連接有進水管，所述儲水罐的底部與出水管相連通，所述出水管的表面分別連接有水泵以及壓力罐，且所述出水管的端部連通有送水管，所述送水管內腔與所述給水主管道內腔相連通。

5、進一步地，所述出水管包括連接管以及兩個相對的分水管，所述連接管與所述儲水罐內腔相連通，兩個所述分水管的兩端分別與所述連接管以及送水管內腔相連通，兩個所述分水管上均設有水泵，所述壓力罐位于連接管上。

6、進一步地，所述給水分支管道的外表面還設有支撐架，所述支撐架固定安裝于所述底座頂部。

7、進一步地，所述儲水罐以及送水管上均設有用于檢測內部壓力的壓力表，所述儲水罐的頂部還設有負壓抑制器。

8、進一步地，所述儲水罐的底部固定有固定架，所述固定架固定安裝于所述底座頂部。

9、進一步地，所述濾板與所述三通管底部的出水口尺寸相對應，且所述過濾底罩內側壁為內螺紋，所述三通管底部的表面為外螺紋，所述過濾底罩的內螺紋與三通管的外螺紋段螺紋配合。

10、與相關技術相比較，本實用新型提供的無負壓靜音給水裝置具有如下有益效果：

11、1、關閉給水主管道表面的控制閥門，水流經過給水分支管流入給水管內，關閉給水分支管表面的控制閥門，水流經過給水主管道流入給水管內，當其中一個管道發生堵塞現象或需要清理時，關閉其中一個管道上的控制閥門進行檢修即可，無需將整體設備停止，進一步避免影響正常給水的問題。

12、2、通過濾板對水中雜質進行過濾，而透明狀的過濾底罩便于人員更好的觀察內部水流狀況，及時發現堵塞情況，另外螺紋配合的過濾底罩便于拆卸檢修。

技術特征：

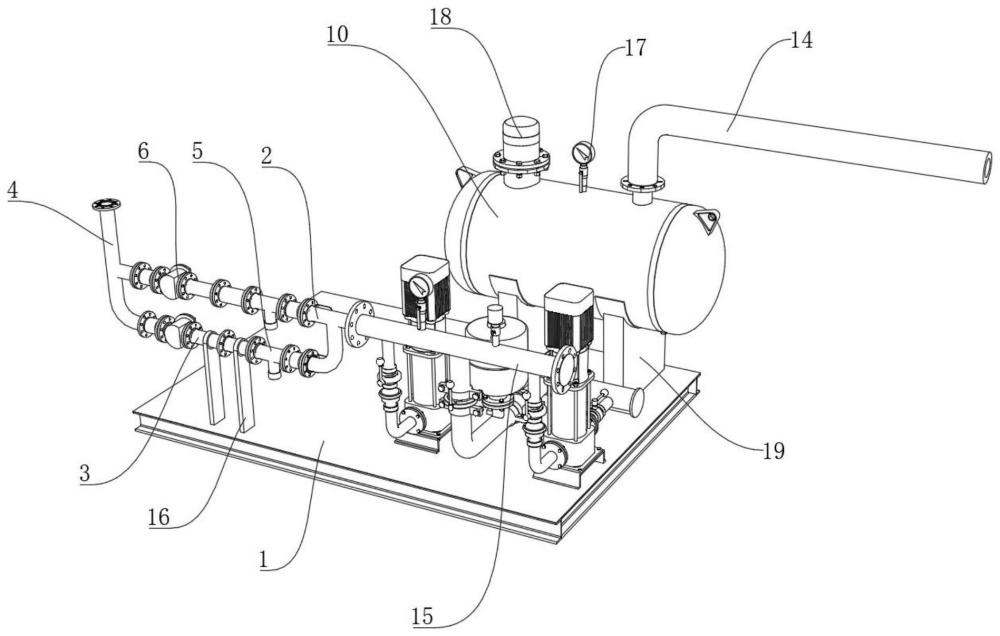

1.無負壓靜音給水裝置，其特征在于，包括底座（1）、給水裝置以及與給水裝置相連通的給水主管道（2），所述給水裝置安裝于所述底座（1）頂部，所述給水主管道（2）的外表面一體式連通有給水分支管道（3），所述給水主管道（2）與所述給水分支管的另一端共同連通有給水管（4），所述給水分支管道（3）與給水主管道（2）上分別通過法蘭連接有兩個結構相同的三通管（5），所述給水主管道（2）與所述給水分支管的兩端均設有控制閥門（6）；

2.根據權利要求1所述的無負壓靜音給水裝置，其特征在于，所述給水裝置包括儲水罐（10）、水泵（11）、出水管（12）以及壓力罐（13），所述儲水罐（10）的頂部連接有進水管（14），所述儲水罐（10）的底部與出水管（12）相連通，所述出水管（12）的表面分別連接有水泵（11）以及壓力罐（13），且所述出水管（12）的端部連通有送水管（15），所述送水管（15）內腔與所述給水主管道（2）內腔相連通。

3.根據權利要求2所述的無負壓靜音給水裝置，其特征在于，所述出水管（12）包括連接管以及兩個相對的分水管，所述連接管與所述儲水罐（10）內腔相連通，兩個所述分水管的兩端分別與所述連接管以及送水管（15）內腔相連通，兩個所述分水管上均設有水泵（11），所述壓力罐（13）位于連接管上。

4.根據權利要求3所述的無負壓靜音給水裝置，其特征在于，所述給水分支管道（3）的外表面還設有支撐架（16），所述支撐架（16）固定安裝于所述底座（1）頂部。

5.根據權利要求4所述的無負壓靜音給水裝置，其特征在于，所述儲水罐（10）以及送水管（15）上均設有用于檢測內部壓力的壓力表（17），所述儲水罐（10）的頂部還設有負壓抑制器（18）。

6.根據權利要求5所述的無負壓靜音給水裝置，其特征在于，所述儲水罐（10）的底部固定有固定架（19），所述固定架（19）固定安裝于所述底座（1）頂部。

7.根據權利要求6所述的無負壓靜音給水裝置，其特征在于，所述濾板（9）與所述三通管（5）底部的出水口尺寸相對應，且所述過濾底罩（7）內側壁為內螺紋，所述三通管（5）底部的表面為外螺紋，所述過濾底罩（7）的內螺紋與三通管（5）的外螺紋段螺紋配合。

技術總結
本技術提供無負壓靜音給水裝置，涉及給水裝置領域，包括底座、給水裝置以及與給水裝置相連通的給水主管道，給水裝置安裝于底座頂部，給水主管道的外表面一體式連通有給水分支管道，給水主管道與給水分支管的另一端共同連通有給水管，給水分支管道與給水主管道上分別通過法蘭連接有兩個結構相同的三通管，給水主管道與給水分支管的兩端均設有控制閥門，關閉給水主管道表面的控制閥門，水流經過給水分支管流入給水管內，關閉給水分支管表面的控制閥門，水流經過給水主管道流入給水管內，當其中一個管道發生堵塞現象或需要清理時，關閉其中一個管道上的控制閥門進行檢修即可，無需將整體設備停止，進一步避免影響正常給水的問題。

技術研發人員：吳玉明,陳金鑫,何佳露
受保護的技術使用者：浙江匯與建設科技有限公司
技術研發日：20240417
技術公布日：2025/4/24
