本技術涉及一種鋼筋籠結構，尤其涉及一種預應力混凝土管樁用鋼筋籠結構。

背景技術：

1、鋼筋籠是一種預先制作的鋼筋結構，主要用于混凝土結構物的加強，它主要由鋼筋組成，通過焊接等方式形成一個網架結構，用于約束混凝土，提高混凝土構件的整體性和抗拉能力，鋼筋籠的主要作用是起到抗拉作用，因為混凝土的抗壓強度高但抗拉強度較低，鋼筋籠能夠有效地提高混凝土的抗彎、抗剪能力，在橋涵或高層建筑施工中，當需要進行基礎打樁時，會使用鋼筋籠。

2、專利授權公告號為cn204959733u的專利，公開了灌注樁鋼筋籠結構，包括鋼筋籠本體，所述鋼筋籠本體的底部固定連接有被灌注導管內翻出的混凝土朝下沖擊，以阻止鋼筋籠本體上浮的抗浮結構，所述鋼筋籠本體的底部設有加強筋，所述加強筋穿過所述抗浮結構，且與所述鋼筋籠本體的主筋固定連接。

3、上述專利雖然能夠通過設置抗浮結構，阻止鋼筋籠本體的上浮，降低施工難度，但是在實際使用中仍然存在不足，如使用該鋼筋籠結構時，鋼筋結構的高度是固定的，在出現鋼筋結構高度不夠的情況時，需要人工現場把兩個鋼筋結構或兩個以上鋼筋結構固定起來，固定時普遍采用焊接工藝，而兩個鋼筋結構之間需要焊接的位置較多，所以導致焊接會耗費大量時間，從而不便于快速使用鋼筋籠結構。

4、因此，特別需要一種預應力混凝土管樁用鋼筋籠結構，以解決現有技術中存在的問題。

技術實現思路

1、為了克服現有專利在出現鋼筋結構高度不夠的情況時，需要人工現場把兩個鋼筋結構或兩個以上鋼筋結構固定起來，固定時普遍采用焊接工藝，而兩個鋼筋結構之間需要焊接的位置較多，所以導致焊接會耗費大量時間，從而不便于快速使用鋼筋籠結構的缺點，本實用新型提供一種預應力混凝土管樁用鋼筋籠結構。

2、本實用新型通過以下技術途徑實現：一種預應力混凝土管樁用鋼筋籠結構，包括有安裝盤、端板a、鋼筋a和端頭，安裝盤內部開設有沿周向均勻間隔分布的安裝孔，安裝盤通過安裝孔安裝有鋼筋a，鋼筋a另一端之間固定連接有端板a，且鋼筋a底端固定連接有端頭，還包括有卡塊、連接彈簧和斜面，安裝盤內上部滑動連接有對稱分布的卡塊，相鄰的兩個卡塊之間形成與鋼筋a直徑相同的圓形槽，且卡塊與安裝盤之間連接有至少一個用于輔助復位和施力的連接彈簧，卡塊上部開設有斜面，且端頭上設有與斜面對應的斜角。

3、此外，特別優選的是，還包括有導向板，安裝盤內部固定連接有以圓形為路徑分布的導向板，相鄰的兩個導向板之間存在一定距離，此距離剛好容納一個鋼筋a通過，且每相鄰的兩個卡塊位于每兩個導向板之間。

4、此外，特別優選的是，還包括有螺紋鋼筋，安裝盤上放置有螺紋鋼筋。

5、此外，特別優選的是，還包括有安裝盤上部開設有以十字為路徑分布的凹形口，螺紋鋼筋放置于縱向對齊的凹形口之間，使得螺紋鋼筋頂面低于安裝盤頂面處于不同水平面上。

6、此外，特別優選的是，還包括有連接盤，端板a底部固定連接有連接盤，連接盤與安裝盤內部的環形空腔大小相同，使得連接盤能夠完全嵌入安裝盤內部。

7、此外，特別優選的是，連接盤的厚度等同于螺紋鋼筋頂面低于安裝盤頂面之間的距離。

8、采用了上述對本實用新型結構的描述可知，本實用新型的設計出發點、理念及優點是：

9、1、通過設置卡塊、連接彈簧和斜面，往下移動第二個鋼筋籠結構至合適位置，使端頭斜角與斜面脫離接觸，端頭表面完全與相鄰的兩個卡塊進行接觸，連接彈簧輔助相鄰的兩個卡塊往內運動配合夾住端頭，以此達到快速拼接鋼筋籠結構的目的，解決現有技術不便于快速使用鋼筋籠結構的問題。

10、2、通過設置連接盤，連接盤完全嵌入安裝盤的環形空腔內，從而增大第二個鋼筋籠結構與第一個鋼筋籠結構之間的拼接面積，提高兩者之間拼接的穩固性。

技術特征：

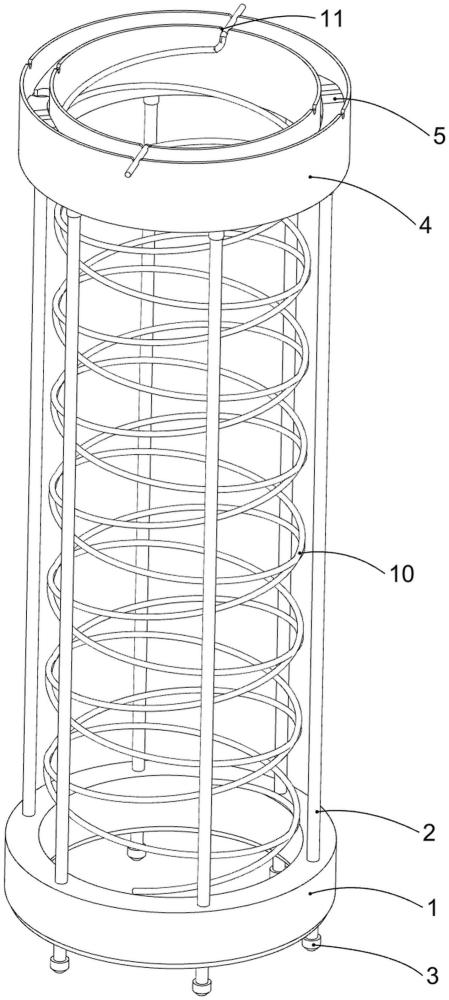

1.一種預應力混凝土管樁用鋼筋籠結構，包括有安裝盤(4)、端板a(1)、鋼筋a(2)和端頭(3)，安裝盤(4)內部開設有沿周向均勻間隔分布的安裝孔(6)，安裝盤(4)通過安裝孔(6)安裝有鋼筋a(2)，鋼筋a(2)另一端之間固定連接有端板a(1)且鋼筋a(2)底端固定連接有端頭(3)，其特征是，還包括有卡塊(7)、連接彈簧(8)和斜面(9)，安裝盤(4)內上部滑動連接有對稱分布的卡塊(7)，卡塊(7)與安裝盤(4)之間連接有至少一個用于輔助復位和施力的連接彈簧(8)，卡塊(7)上部開設有斜面(9)。

2.按照權利要求1所述的一種預應力混凝土管樁用鋼筋籠結構，其特征是，還包括有導向板(5)，安裝盤(4)內部固定連接有以圓形為路徑分布的導向板(5)。

3.按照權利要求2所述的一種預應力混凝土管樁用鋼筋籠結構，其特征是，還包括有螺紋鋼筋(10)，安裝盤(4)上放置有螺紋鋼筋(10)。

4.按照權利要求3所述的一種預應力混凝土管樁用鋼筋籠結構，其特征是，還包括有安裝盤(4)上部開設有以十字為路徑分布的凹形口(11)，螺紋鋼筋(10)放置于縱向對齊的凹形口(11)之間，使得螺紋鋼筋(10)頂面低于安裝盤(4)頂面處于不同水平面上。

5.按照權利要求4所述的一種預應力混凝土管樁用鋼筋籠結構，其特征是，還包括有連接盤(12)，端板a(1)底部固定連接有連接盤(12)，連接盤(12)與安裝盤(4)內部的環形空腔大小相同，使得連接盤(12)能夠完全嵌入安裝盤(4)內部。

6.按照權利要求5所述的一種預應力混凝土管樁用鋼筋籠結構，其特征是，連接盤(12)的厚度等同于螺紋鋼筋(10)頂面低于安裝盤(4)頂面之間的距離。

技術總結
本技術涉及一種鋼筋籠結構，尤其涉及一種預應力混凝土管樁用鋼筋籠結構。本技術提供了這樣一種預應力混凝土管樁用鋼筋籠結構，包括有安裝盤、端板a、鋼筋a和端頭，安裝盤內部開設有沿周向均勻間隔分布的安裝孔，安裝盤通過安裝孔安裝有鋼筋a，鋼筋a另一端之間固定連接有端板a，且鋼筋a底端固定連接有端頭。通過設置卡塊、連接彈簧和斜面，往下移動第二個鋼筋籠結構至合適位置，使端頭斜角與斜面脫離接觸，端頭表面完全與相鄰的兩個卡塊進行接觸，連接彈簧輔助相鄰的兩個卡塊往內運動配合夾住端頭，以此達到快速拼接鋼筋籠結構的目的，解決現有技術不便于快速使用鋼筋籠結構的問題。
