本申請涉及清淤，尤其涉及一種清淤機器人及箱涵清淤方法。

背景技術：

1、城市排水箱涵作為排水系統的重要組成部分，承擔著城市雨水排放、污水收集和維護城市日常運行的關鍵作用。由于長期處于封閉環境，箱涵內部容易形成厭氧條件，導致水質惡化和異味產生。此外，泥沙、建筑廢料和生活垃圾不斷流入，使得箱涵內部淤積問題日益嚴重。

2、現有的箱涵清淤設備通常采用單一清淤方式。

3、但是，現有的箱涵清淤設備無法根據具體的淤積情況調整清淤方式。面對箱涵內的復雜環境，尤其是對于不同體積和硬度的淤積物，單一的清淤方式導致現有的箱涵清淤設備的適應性較差。

技術實現思路

1、鑒于上述問題，本申請實施例提供一種清淤機器人及箱涵清淤方法，有助于解決現有技術中箱涵清淤設備的清淤方式單一的問題，從而提高清淤機器人的適應性。

2、第一方面，本申請實施例提供一種清淤機器人，用于為箱涵清淤，包括：機身；粉碎機構，設于所述機身；行走裝置，設于所述機身的底部，且適于沿箱涵行走；破碎機構，設于所述機身，并用于對淤積物進行破碎；斗輪機構，設于所述機身，并用于將淤積物轉移到所述粉碎機構。

3、在一種可能的實施方式中，所述斗輪機構包括：支撐架，可運動地設于所述機身；斗輪，包括輪體和挖斗，所述輪體可轉動地設于所述支撐架，所述挖斗為沿所述輪體的周向間隔分布的多個，每個所述挖斗均適于隨所述輪體轉動，并將淤積物轉移至所述粉碎機構。

4、在一種可能的實施方式中，所述斗輪機構還包括：輸送裝置，包括：傳輸帶，所述傳輸帶的一端適于盛接所述挖斗內的淤積物，另一端延伸至所述粉碎機構的入口處；擋板，為沿所述傳輸帶的輸送方向間隔分布的多個，所述擋板與所述傳輸帶連接，相鄰兩個所述擋板之間限定出用于暫存淤積物的暫存空間。

5、在一種可能的實施方式中，所述粉碎機構包括：外殼，限定出粉碎腔；粉碎件，設于所述粉碎腔內，用于對進入所述粉碎腔的淤積物進行粉碎；第一驅動裝置，與所述粉碎件傳動連接，以驅動所述粉碎件運動；進料管，一端與所述粉碎腔連通，另一端延伸至所述傳輸帶。

6、在一種可能的實施方式中，清淤機器人還包括：存儲箱，所述存儲箱包括：箱體，所述箱體的入口與所述粉碎機構的輸出口連通，所述箱體具有固體排放口和液體排放口；過濾件，設于所述箱體的內腔，用于將所述粉碎機構輸出的淤積物進行固液分離，其中，所述過濾件分離出的固體適于通過所述固體排放口排出，所述過濾件分離出的液體通過所述液體排放口排出所述機身。

7、在一種可能的實施方式中，清淤機器人還包括：抽沙機構，所述抽沙機構包括：管道件，限定出抽沙管道，所述管道件的一端與所述固體排放口連接，另一端延伸至箱涵外部；葉輪，呈螺旋狀，可轉動地設于所述抽沙管道；第二驅動裝置，與所述葉輪傳動連接，以驅動所述葉輪轉動。

8、在一種可能的實施方式中，所述破碎機構包括：第一基座，可轉動地設于所述機身；機械臂，設于所述第一基座，且具有多個運動自由度；破碎錘，設于所述機械臂的自由端，并用于對淤積物進行破碎。

9、第二方面，本申請實施例提供一種箱涵清淤方法，應用于上述可能的實現方式中任一項所述的清淤機器人，包括以下步驟：獲取淤積物的特征信息，所述特征信息至少包括淤積物體積和淤積物硬度；根據所述淤積物硬度調整所述清淤機器人的清淤方式，所述清淤方式至少包括破碎機構與斗輪機構組合清淤和斗輪機構單獨清淤；根據所述淤積物體積調整所述破碎機構和/或所述斗輪機構的工作模式，所述工作模式至少包括連續作業和間歇作業；將已清理的所述淤積物進行粉碎，并排出所述清淤機器人。

10、在一種可能的實施方式中，所述獲取淤積物的特征信息，包括：對所述淤積物進行多角度的圖像采集，獲取所述淤積物的多個原始圖像；對多個所述原始圖像進行預處理，得到多個中間圖像，所述預處理至少包括去噪處理和二值化處理；獲取多個所述中間圖像的邊緣點，根據所述邊緣點得到所述淤積物在不同角度下的多個輪廓；根據多個所述輪廓得到所述淤積物體積。

11、在一種可能的實施方式中，所述獲取淤積物的特征信息，還包括：采用超聲波檢測所述淤積物硬度。

12、本申請?zhí)峁┑那逵贆C(jī)器人及箱涵清淤方法，通過破碎機構可以有效破碎大塊堅硬的淤積物，通過斗輪機構可以清除硬度較低的淤積物，通過破碎機構和斗輪機構的協同工作，顯著提升了清淤機器人的效率和適應性。并且，清淤機器人通過獲取淤積物特征信息，可以選擇相應的清淤方式并調整相應的工作模式，實現了清淤過程的自適應性。

技術特征：

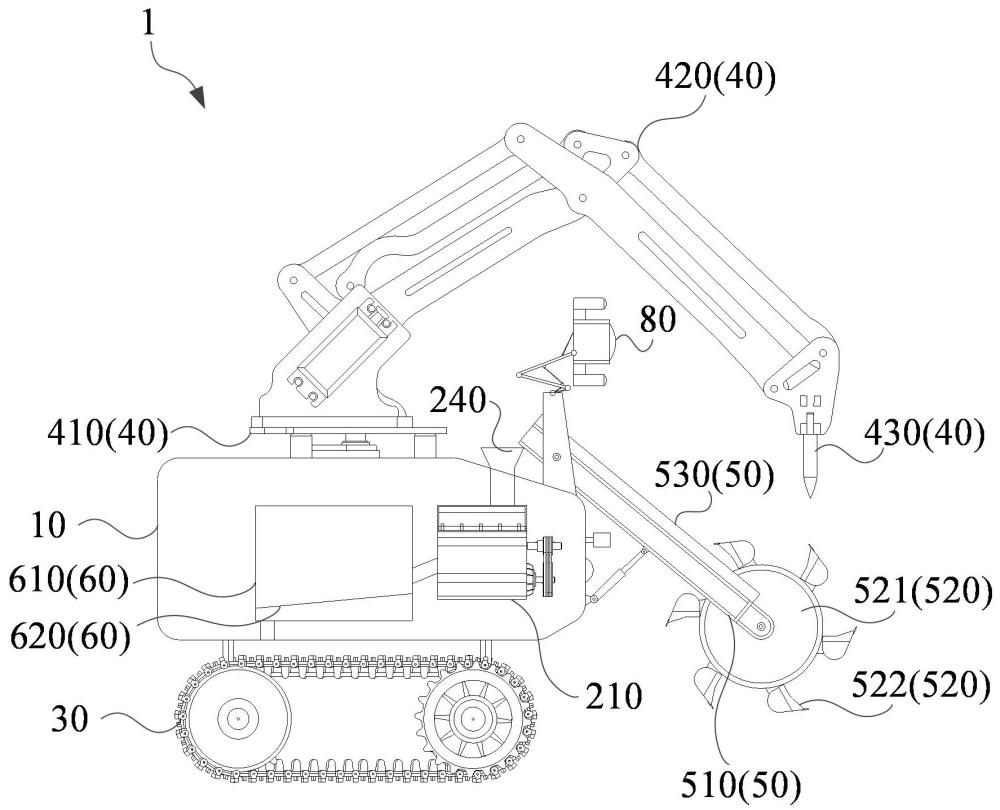

1.一種清淤機器人（1），用于為箱涵清淤，其特征在于，包括：

2.根據權利要求1所述的清淤機器人（1），其特征在于，所述斗輪機構（50）包括：

3.根據權利要求2所述的清淤機器人（1），其特征在于，所述斗輪機構（50）還包括：

4.根據權利要求3所述的清淤機器人（1），其特征在于，所述粉碎機構（20）包括：

5.根據權利要求1所述的清淤機器人（1），其特征在于，還包括：存儲箱（60），所述存儲箱（60）包括：

6.根據權利要求5所述的清淤機器人（1），其特征在于，還包括：抽沙機構（70），所述抽沙機構（70）包括：

7.根據權利要求1所述的清淤機器人（1），其特征在于，所述破碎機構（40）包括：

8.一種箱涵清淤方法，應用于權利要求1-7中任一項所述的清淤機器人（1），其特征在于，包括以下步驟：

9.根據權利要求8所述的箱涵清淤方法，其特征在于，所述獲取淤積物的特征信息，包括：

10.根據權利要求8所述的箱涵清淤方法，其特征在于，所述獲取淤積物的特征信息，還包括：采用超聲波檢測所述淤積物硬度。

技術總結
本申請涉及清淤技術領域，尤其涉及一種清淤機器人及箱涵清淤方法。本申請?zhí)峁┑那逵贆C(jī)器人用于為箱涵清淤，包括：機身；粉碎機構，設于機身；行走裝置，設于機身的底部，且適于沿箱涵行走；破碎機構，設于機身，并用于對淤積物進行破碎；斗輪機構，設于機身，并用于將淤積物轉移到粉碎機構。本申請?zhí)峁┑那逵贆C(jī)器人有助于解決現有技術中箱涵清淤設備的清淤方式單一的問題，從而提高清淤機器人的適應性。

技術研發人員：米榮熙,曹光榮,尹煒,彭壽海,王萬瓊,王福芝,李韋燁,陳曉龍
受保護的技術使用者：中國長江三峽集團有限公司
技術研發日：
技術公布日：2025/4/28
