本技術涉及閥體，具體的是一種自潔式延時小便閥。

背景技術：

1、在水暖產品中小便閥是安裝在容器上的一種閥門，主要功能是控制出水狀況。小便閥的工作原理很簡單，閥門起到切斷水流和打開水閘的作用，再利用水流量壓強，對容器進行沖洗。因為閥門的頻繁使用或者水質較差等因素，小便閥內部可能堵塞。現有技術清理多采用將閥體拆卸進行清理，較為不便。

2、基于此，發明人研究提出此案。

技術實現思路

1、本實用新型提供了一種自潔式延時小便閥，其克服了背景技術中所描述的不足。

2、本實用新型解決其技術問題的所采用的技術方案是：

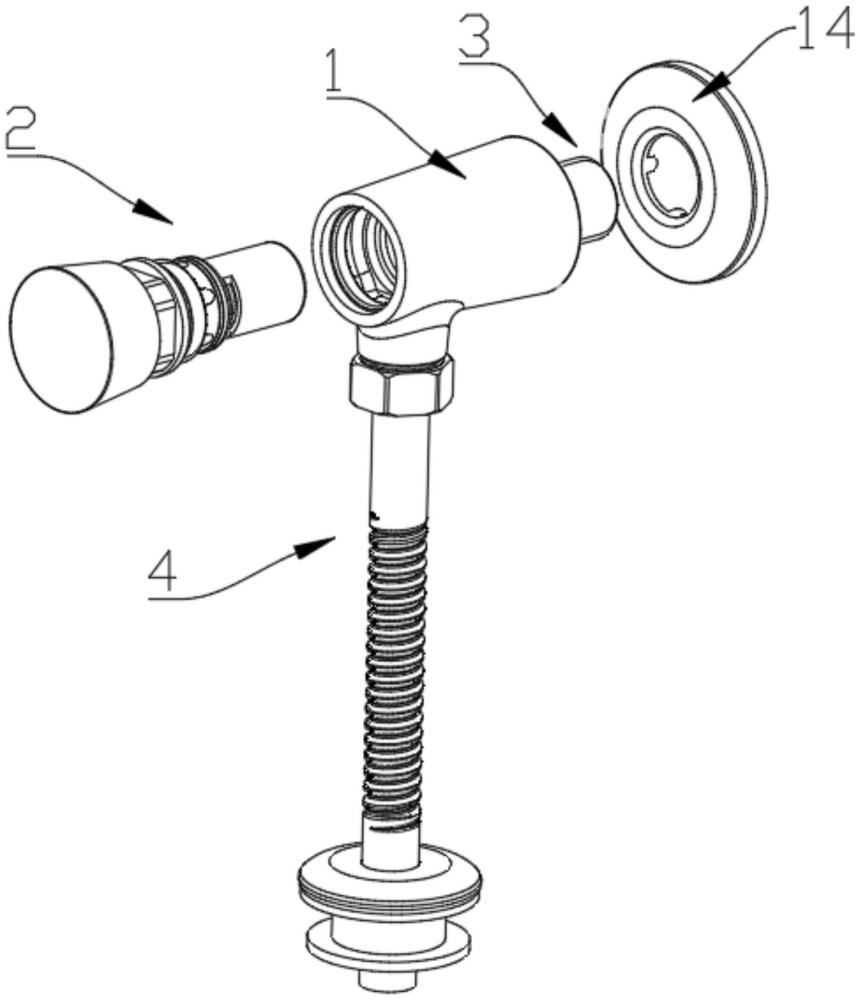

3、一種自潔式延時小便閥，包括閥本體、按鈕自潔閥芯組、進水管組、出水管組，閥本體上嵌套安裝有按鈕自潔閥芯組，進水管組與閥本體內部相貫通，且通過控制按鈕自潔閥芯組開啟，使得進水管組中的水經過按鈕自潔閥芯組，流動至出水管組，出水管組與閥本體內部相貫通，按鈕自潔閥芯組包括按鈕、復位彈簧、推桿組、基礎閥芯、座體、自潔彈簧，基礎閥芯內貫穿安裝有推桿組，按鈕嵌套于基礎閥芯一端，且按鈕與基礎閥芯之間安裝有復位彈簧，閥本體內嵌套安裝有座體，且推桿組的一端滑動安裝于座體內表面，推桿組側端與座體內表面形成腔室，腔室內設置自潔彈簧，與自潔彈簧接觸的腔室側面設置穿孔，自潔彈簧上設置有可壓縮位移的直段結構，且直段結構沿穿孔位移配合。直段結構具體通過將與推桿組接觸的自潔彈簧一側預留出足夠長度，隨后彎折先穿過自潔彈簧內部，再穿過腔室實現。

4、本實用新型中的自潔式延時小便閥，延時依靠復位彈簧、自潔彈簧在受力形變后恢復所需時間所產生的時間差；自潔是依靠閥體內自潔彈簧的直段結構與腔室上穿孔配合實現的效果。

5、一較佳技術方案：閥本體與出水管組連接的一側設置有出水腔體，出水腔體的輸入端通過基礎閥芯與推桿組配合開放或關閉基礎閥芯的內部過水通路。出水腔體的輸入端是指閥體開啟時，水經基礎閥芯后，從出水腔體進入的一端為輸入端。

6、一較佳技術方案：閥本體與進水管組連接的一側設置有進水腔體，閥本體的進水腔體一側設置有安裝口。

7、一較佳技術方案：安裝口的外側設置裝飾片。

8、一較佳技術方案：基礎閥芯與閥本體的嵌套安裝位置設置有密封圈。

9、一較佳技術方案：座體與閥本體的嵌套安裝位置設置有密封圈。

10、一較佳技術方案：座體的開放端一側設置有錐座，錐座上設置有流通口，推桿組上設置有與流通口適配的封堵結構。

11、一較佳技術方案：安裝口為內置式螺口。

12、一較佳技術方案：閥本體的出水腔體一側設置外置螺紋口。

13、通過采用上述的技術方案，本實用新型的有益效果是：

14、本實用新型通過推桿組驅動自潔彈簧，自潔彈簧壓縮的同時將彈簧直段結構一端穿過腔室小孔；如有碎屑經過，自潔彈簧的運動及水流的配合，異物通過水壓的流動自動清潔，達到自潔效果。整體結構簡單，推廣應用價值高。

技術特征：

1.一種自潔式延時小便閥，其特征在于，包括閥本體、按鈕自潔閥芯組、進水管組、出水管組，所述閥本體上嵌套安裝有按鈕自潔閥芯組，所述進水管組與閥本體內部相貫通，且通過控制按鈕自潔閥芯組開啟，使得進水管組中的水經過按鈕自潔閥芯組，流動至出水管組，所述出水管組與閥本體內部相貫通，所述按鈕自潔閥芯組包括按鈕、復位彈簧、推桿組、基礎閥芯、座體、自潔彈簧，所述基礎閥芯內貫穿安裝有推桿組，所述按鈕嵌套于基礎閥芯一端，且按鈕與基礎閥芯之間安裝有復位彈簧，所述閥本體內嵌套安裝有座體，且推桿組的一端滑動安裝于座體內表面，所述推桿組側端與座體內表面形成腔室，所述腔室內設置自潔彈簧，與所述自潔彈簧接觸的腔室側面設置穿孔，所述自潔彈簧上設置有可壓縮位移的直段結構，且所述直段結構沿穿孔位移配合。

2.根據權利要求1所述的自潔式延時小便閥，其特征在于，所述閥本體與出水管組連接的一側設置有出水腔體，所述出水腔體的輸入端通過基礎閥芯與推桿組配合開放或關閉所述基礎閥芯的內部過水通路。

3.根據權利要求1所述的自潔式延時小便閥，其特征在于，所述閥本體與進水管組連接的一側設置有進水腔體，所述閥本體的進水腔體一側設置有安裝口。

4.根據權利要求3所述的自潔式延時小便閥，其特征在于，所述安裝口的外側設置裝飾片。

5.根據權利要求1所述的自潔式延時小便閥，其特征在于，所述基礎閥芯與閥本體的嵌套安裝位置設置有密封圈。

6.根據權利要求1所述的自潔式延時小便閥，其特征在于，所述座體與閥本體的嵌套安裝位置設置有密封圈。

7.根據權利要求1所述的自潔式延時小便閥，其特征在于，所述座體的開放端一側設置有錐座，所述錐座上設置有流通口，所述推桿組上設置有與流通口適配的封堵結構。

8.根據權利要求3所述的自潔式延時小便閥，其特征在于，所述安裝口為內置式螺口。

9.根據權利要求1所述的自潔式延時小便閥，其特征在于，所述閥本體的出水腔體一側設置外置螺紋口。

技術總結
本技術公開了一種自潔式延時小便閥，涉及閥體技術領域。自潔式延時小便閥包括閥本體、按鈕自潔閥芯組，閥本體上嵌套安裝有按鈕自潔閥芯組，按鈕自潔閥芯組包括按鈕、復位彈簧、推桿組、基礎閥芯、座體、自潔彈簧，基礎閥芯內貫穿安裝有推桿組，按鈕嵌套于基礎閥芯一端，且按鈕與基礎閥芯之間安裝有復位彈簧，推桿組側端與座體內表面形成腔室，腔室內設置自潔彈簧，與自潔彈簧接觸的腔室側面設置穿孔，自潔彈簧上設置有可壓縮位移的直段結構，且直段結構沿穿孔位移配合。通過推桿組驅動自潔彈簧，自潔彈簧壓縮的同時將彈簧直段結構一端穿過腔室小孔；如有碎屑經過，自潔彈簧的運動及水流的配合，異物通過水壓的流動自動清潔，達到自潔效果。

技術研發人員：潘勝杰,陳炳祥
受保護的技術使用者：廈門廈洛普科技有限公司
技術研發日：20240613
技術公布日：2025/4/28
