本技術涉及建筑施工，特別是涉及一種雙層止水鋼板封井排水構造。

背景技術：

1、隨著現地下車庫與地下室等地下現代建筑的發展，施工地下建筑時的基坑深度也隨著變大，建筑物或構筑物抗浮設計時控制浮力的抗浮水位也隨之加大。因此開挖后在主體結構及地下建筑抗浮施工完成前，施工單位應一直采取降水措施。降水措施中，通常使用的為多個設置大口徑降水井。

2、如申請號為201820342282.7的實用新型中公開了一種雙層止水鋼板封井排水構造，本實用新型解決了控制地下水而不影響施工進度的情況，安裝完成后不用拆除，簡單方便，能夠達到設計排水要求，更使得基礎工程的施工進度得以保證。

3、類似于上述申請目前還存在不足之處：

4、該種雙層止水鋼板封井排水構造雖然安裝完成后不用拆除簡單方便，但是仍然存在不便于對內部水泵進行維護的問題，頂部的鋼板將降水井的出口封堵嚴實，不利于內部管件和設備的維護，當內部水泵部件出現問題時難以進行處理維修。

5、為此設計一種雙層止水鋼板封井排水構造來優化上述問題。

技術實現思路

1、本實用新型的主要目的是為了提供一種雙層止水鋼板封井排水構造，以解決上述背景技術中提出的相關技術問題。

2、本實用新型的目的可以通過采用如下技術方案達到：

3、一種雙層止水鋼板封井排水構造，包括地基，所述地基的頂部開設有降水井，所述地基的頂部安裝有第一鋼板，所述第一鋼板上均勻安裝有第一螺栓，所述第一螺栓的外側螺紋連接有套管，所述套管的底部轉動安裝有密封板，所述第一鋼板的外側固定有防護管，所述防護管的內部安裝有第二鋼板，所述防護管的外側均勻安裝有第二螺栓，且第二螺栓的一端貫穿并延伸至第二鋼板的外側，所述防護管的外側安裝有第三螺栓，所述密封板上安裝有排水管，所述排水管的底端安裝有水泵，所述水泵的輸入端固定有進水管。

4、優選的：所述進水管的外側固定有防護殼，所述防護殼的內部安裝有電機，所述電機的輸出軸固定有齒輪，所述進水管的一側固定有濾網，所述進水管靠近濾網的一側轉動安裝有轉環，所述轉環的外側均勻固定有齒塊，且齒塊與齒輪相嚙合，所述轉環的內部固定有刷板。

5、優選的：所述密封板的底部固定有密封圈，所述第一鋼板的內部固定有密封環，所述密封環的頂部開設有密封槽。

6、優選的：所述套管的外側設置有防滑層，且防護層上設置有防滑紋。

7、優選的：所述防護殼的外側設置有防護層，且防護層為防腐蝕涂層。

8、優選的：所述密封板的底部設置有加固墊，且加固墊為密封加固墊。

9、本實用新型的有益效果為：

10、本實用新型提供的一種雙層止水鋼板封井排水構造，通過地基、降水井、第一鋼板、第一螺栓、密封板、套管、防護管、第二鋼板、第二螺栓、第三螺栓、水泵、排水管和進水管的配合使用，分別將第二螺栓從防護管上取下，使得第二螺栓的端部脫離第二鋼板的外側，而后向上旋擰套管促使套管帶動底部的套管以及排水管和水泵上移，至套管和密封板與第一螺栓完全分離后，即可將水泵從第一鋼板中間向上提出，能夠在不拆除第一鋼板等固定在地基上的部件的情況下對降水井內部的水泵和排水管等部件進行維護或更換，達到便于維護工作的進行的目的，從而提高了該雙層止水鋼板封井排水構造的實用性；通過防護殼、電機、齒輪、齒塊、轉環、刷板和濾網的配合使用，啟動電機驅動齒輪轉動，在齒塊的嚙合下帶動轉環和刷板轉動，使得刷板轉動的過程中對濾網的表面進行清理，清除濾網黏附的雜質以便于水源的高效輸送，從而提高了該雙層止水鋼板封禁排水構造的便捷性；通過密封圈、密封環和密封槽的配合使用，將密封板貼合在第一鋼板頂部后，同時密封板底部的密封圈插入至密封環上的密封槽內部，進而提高第一鋼板與密封板之間的密封性，從而提高了該雙層止水鋼板封井排水構造的密封性。

技術特征：

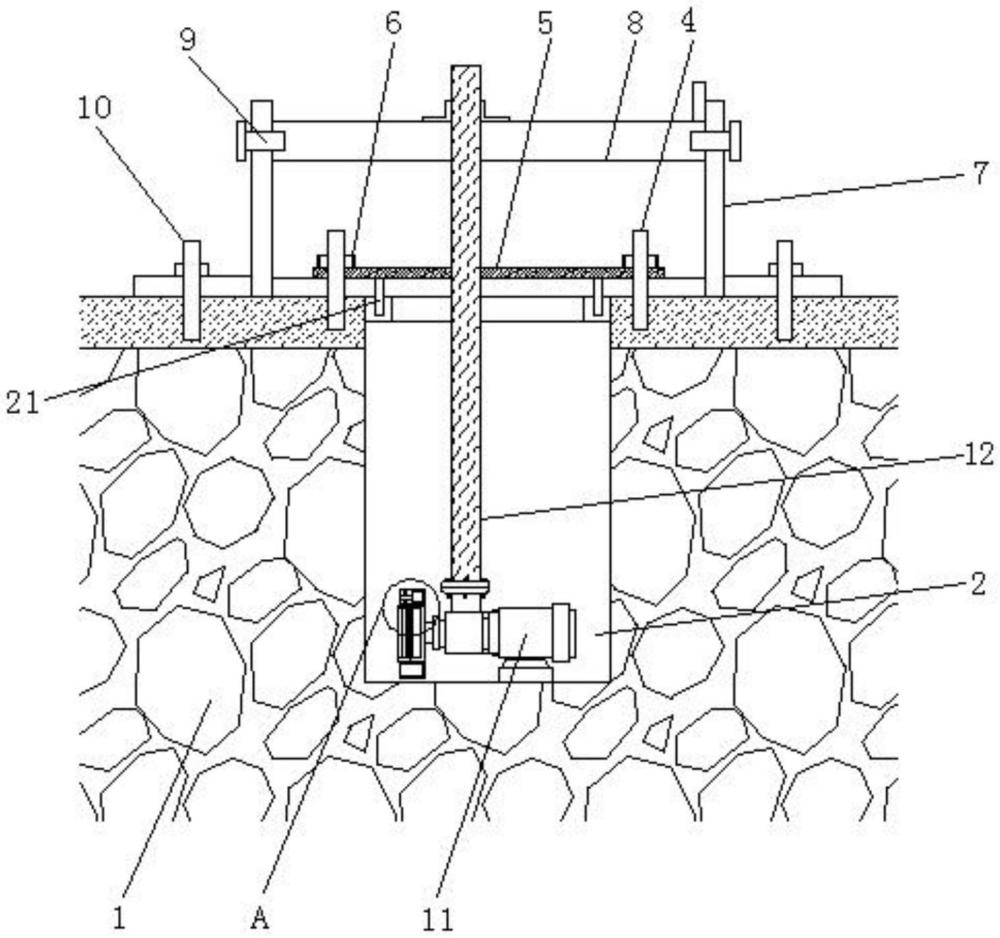

1.一種雙層止水鋼板封井排水構造，其特征在于：包括地基(1)，所述地基(1)的頂部開設有降水井(2)，所述地基(1)的頂部安裝有第一鋼板(3)，所述第一鋼板(3)上均勻安裝有第一螺栓(4)，所述第一螺栓(4)的外側螺紋連接有套管(6)，所述套管(6)的底部轉動安裝有密封板(5)，所述第一鋼板(3)的外側固定有防護管(7)，所述防護管(7)的內部安裝有第二鋼板(8)，所述防護管(7)的外側均勻安裝有第二螺栓(9)，且第二螺栓(9)的一端貫穿并延伸至第二鋼板(8)的外側，所述防護管(7)的外側安裝有第三螺栓(10)，所述密封板(5)上安裝有排水管(12)，所述排水管(12)的底端安裝有水泵(11)，所述水泵(11)的輸入端固定有進水管(13)。

2.根據權利要求1所述的一種雙層止水鋼板封井排水構造，其特征在于：所述進水管(13)的外側固定有防護殼(14)，所述防護殼(14)的內部安裝有電機(15)，所述電機(15)的輸出軸固定有齒輪(16)，所述進水管(13)的一側固定有濾網(20)，所述進水管(13)靠近濾網(20)的一側轉動安裝有轉環(18)，所述轉環(18)的外側均勻固定有齒塊(17)，且齒塊(17)與齒輪(16)相嚙合，所述轉環(18)的內部固定有刷板(19)。

3.根據權利要求1所述的一種雙層止水鋼板封井排水構造，其特征在于：所述密封板(5)的底部固定有密封圈(21)，所述第一鋼板(3)的內部固定有密封環(22)，所述密封環(22)的頂部開設有密封槽(23)。

4.根據權利要求1所述的一種雙層止水鋼板封井排水構造，其特征在于：所述套管(6)的外側設置有防滑層，且防護層上設置有防滑紋。

5.根據權利要求2所述的一種雙層止水鋼板封井排水構造，其特征在于：所述防護殼(14)的外側設置有防護層，且防護層為防腐蝕涂層。

6.根據權利要求1所述的一種雙層止水鋼板封井排水構造，其特征在于：所述密封板(5)的底部設置有加固墊，且加固墊為密封加固墊。

技術總結
本技術公開一種雙層止水鋼板封井排水構造，屬于建筑施工技術領域，包括地基，所述地基的頂部開設有降水井，所述地基的頂部安裝有第一鋼板，所述第一鋼板上均勻安裝有第一螺栓，所述第一螺栓的外側螺紋連接有套管，所述套管的底部轉動安裝有密封板，所述第一鋼板的外側固定有防護管。本技術通過地基、降水井、第一鋼板、第一螺栓、密封板、套管、防護管、第二鋼板、第二螺栓、第三螺栓、水泵、排水管和進水管的配合使用，能夠在不拆除第一鋼板等固定在地基上的部件的情況下對降水井內部的水泵和排水管等部件進行維護或更換，達到便于維護工作的進行的目的，從而提高了該雙層止水鋼板封井排水構造的實用性。
