背景技術：

1、旋轉軸泵可用于在各種應用中泵送流體。旋轉軸泵通常具有填料函，其中使用填充材料、壓蓋和隨動件來減少泵送流體從泵送室沿著軸的泄漏。目前，當密封特征設置在支架填料函中時，旋轉泵使用一種支架設計，而當密封件直接設置在泵的轉子后面而不是在填料函中時，使用不同的支架設計。

技術實現思路

1、為了將在下文的詳細描述中進一步描述，本
技術實現要素：
以簡化的形式介紹了一些概念。本發明內容部分不旨在標識所要求保護的主題的關鍵因素或必要特征，也不旨在用于限制所要求保護的主題的范圍。

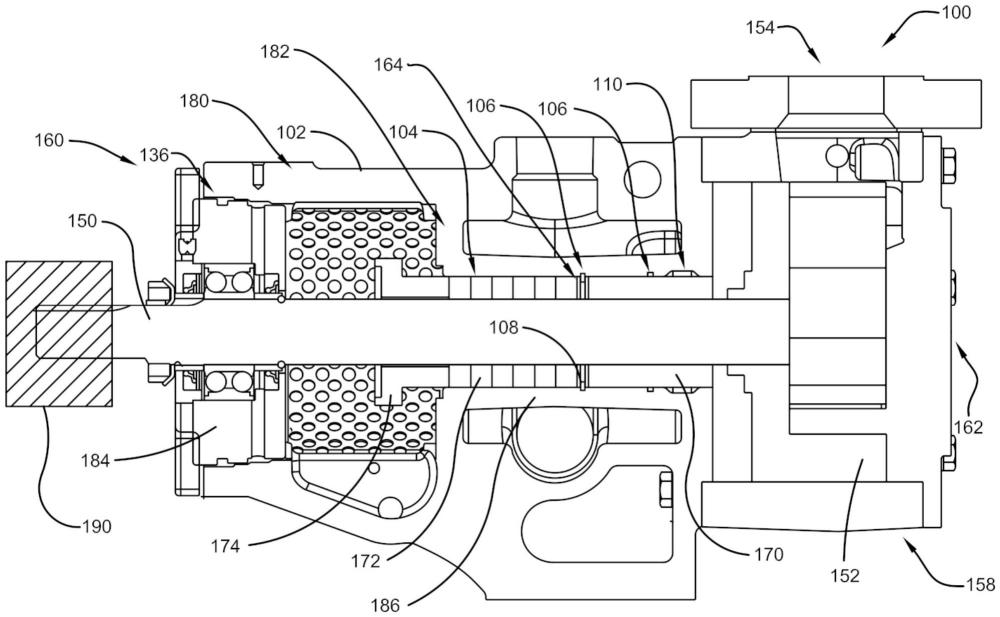

2、本文描述了一種或多種用于重新設計的通用型支架的技術和系統，該支架包括單一的、相對均勻直徑的通孔。這可以允許支架接受在這些類型的泵中使用的大多數當前密封布置，同時提供與當前單獨設計相同或更好的密封選擇。這種通用型支架設計可以有效地允許經銷商或最終用戶儲備共用的支架，并根據需要對其進行配置，這可以降低成本、減少庫存并縮短交付周期。

3、在通用型泵支架的一種實施方式中，支架具有單個通孔，該通孔帶有多個切口特征，而不是典型的階梯孔，用于保持泵軸襯。在該實施方式中，軸襯壁厚可以增加以匹配支架孔的較大直徑，這可以允許與通孔的壁適當?shù)母缮媾浜希纾愃朴谙惹暗脑O(shè)計。例如，因為不再存在由階梯孔產生的肩部，所以可以在通孔中增加保持環凹槽，并且該保持環可以用于為密封件或填充環提供可靠的肩部，以使密封件或填充環抵靠在該孔內。

4、為了達到前述和相關目的，以下描述和附圖闡述了某些說明性方面和實施方式。這些僅指示了可以采用一個或多個方面的各種方式中的幾種。當結合附圖考慮時，從以下詳細描述中，本公開的其他方面、優點和新穎特征將變得顯而易見。

技術特征：

1.一種通用型支架，與用于旋轉軸流體泵的多種密封配置一起使用，所述支架包括：

2.根據權利要求1所述的支架，其中，所述支架配置成在遠側端部與泵送室可操作地固定接合。

3.根據權利要求1所述的支架，所述填料函的所述壁包括機械密封件切口，所述機械密封件切口配置成保持機械密封件。

4.根據權利要求3所述的支架，包括機械密封件，所述機械密封件通過所述機械密封件切口可操作地保持在所述填料函的遠側端部。

5.根據權利要求1所述的支架，包括保持環，所述保持環設置在所述一個或多個環形通道之一中，所述保持環可操作地將填充物墊圈和填充材料保持在所述填料函的近側端部。

6.根據權利要求1所述的支架，包括保持環，所述保持環設置在所述一個或多個環形通道之一中，所述保持環可操作地將機械密封件保持在所述填料函的遠側端部。

7.根據權利要求1所述的支架，包括墊圈，所述墊圈設置在所述一個或多個環形通道之一中，所述墊圈可操作地直接與一件式阻擋密封件接合，以減輕流體遷移。

8.根據權利要求1所述的支架，包括位于所述填料函的近側端部的唇形密封件。

9.根據權利要求1所述的支架，所述填料函配置成可操作地使用以下密封配置：

10.根據權利要求1所述的支架，包括設置在所述第一部分的近側端部的軸承組件，所述軸承組件可操作地支撐所述流體泵的旋轉軸。

11.一種組件，包括泵室和原動機，所述泵室位于遠側端部，所述泵室具有與旋轉軸接合的泵轉子，所述原動機在近側端部向所述軸施加旋轉動力，所述組件包括：

12.根據權利要求11所述的組件，所述填料函的所述壁包括圍繞周邊的一個或多個環形通道。

13.根據權利要求12所述的組件，包括保持環，所述保持環設置在所述一個或多個環形通道之一中，所述保持環可操作地將填充物墊圈和填充材料保持在所述填料函的近側端部。

14.根據權利要求12所述的組件，包括保持環，所述保持環設置在所述一個或多個環形通道之一中，所述保持環可操作地將機械密封件保持在所述填料函的遠側端部。

15.根據權利要求12所述的組件，包括墊圈，所述墊圈設置在所述一個或多個環形通道之一中，所述墊圈可操作地直接與一件式阻擋密封件接合，以減輕流體遷移。

16.根據權利要求11所述的組件，所述填料函的所述壁包括機械密封件切口，所述機械密封件切口配置成保持機械密封件。

17.根據權利要求16所述的組件，包括機械密封件，所述機械密封件通過所述機械密封件切口可操作地保持在所述填料函遠側端部。

18.根據權利要求11所述的支架，所述填料函配置成可操作地使用以下密封配置：

19.一種旋轉軸泵，包括：

20.根據權利要求19所述的泵，所述填料函配置成可操作地使用以下密封配置：填料壓蓋-填充材料-襯套保持配置；

技術總結
公開了一種通用型支架，該通用型支架包括直徑大體一致的通孔。這允許支架容納在這些類型的泵中使用的現有密封布置，同時提供與現有單獨設計相同或更好的密封選擇。單個通孔可以具有用于保持泵軸襯的多個切口特征，具有增加的壁厚以允許與通孔的壁適當?shù)母缮媾浜希纾愃朴谙惹暗脑O(shè)計。可以在通孔中增加保持環凹槽，并且該保持環可以用于為密封件或填充環提供可靠的肩部，以抵靠在該孔內。這可允許各種密封選擇，如填料密封、一件式阻擋密封件、筒式密封件、BTR密封件、部件密封件等。

技術研發人員：J·皮爾斯,A·安德森,A·約翰遜,D·倫德,S·邁耶
受保護的技術使用者：維京帕公司
技術研發日：
技術公布日：2025/4/28
