本技術涉及水龍頭安裝領域，尤其涉及一種便于平面上安裝的菜盆和面盆龍頭固定組件。

背景技術：

1、水龍頭是家庭和商業環境中常見的供水設備。它通常安裝在洗手盆、浴缸、淋浴間、廚房水槽等地，用于控制水流的大小和方向。水龍頭的設計和種類多種多樣，以滿足不同環境和用途的需求。廚房使用的龍頭通常配合水槽進行安裝，使用一種便于平面上安裝的菜盆和面盆龍頭固定組件。

2、經檢索，中國專利公告號：cn217580413u公開了一種水龍頭固定組件，包括水龍頭固定組件，包括與龍頭底部螺接的連接件、固接在臺面上端面的固定座、緊固在臺面下端面的緊固件，所述固定座為圓環狀結構，所述連接件可卡置在所述固定座內；所述緊固件通過兩根以上的緊固螺釘可升降的安裝在所述固定座下方；所述固定座的圓環狀結構內部設有用于緊固螺釘安裝的安裝座；所述緊固件整體呈弧線狀結構，其具有一便于伸入臺面上安裝孔內并使緊固件整體嵌入臺面下方的自由端，所述緊固件上設有與所述緊固螺釘螺接以實現升降的延伸座。本實用新型解決了現有的水龍頭安裝時需要從臺面下緊固導致便利性差的問題。

3、現有水龍頭安裝時，水龍頭底部的螺絲口需穿過水槽或臺面在水槽或臺面下方進行安裝或拆卸，安裝較為麻煩，該技術雖然可以方便的從臺面上方對水龍頭進行安裝，但是實際使用中，緊固件對水龍頭接頭的固定不緊密，如果水龍頭較為沉重，容易使水龍頭接頭與緊固件之間脫離，水龍頭長時間使用，左右轉動龍頭也會使水龍頭接頭和緊固件之間容易發生磨損，導致水龍頭晃動等問題發生，為此提出一種便于平面上安裝的菜盆和面盆龍頭固定組件來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種便于平面上安裝的菜盆和面盆龍頭固定組件，旨在改善了現有技術中緊固件對水龍頭接頭的固定不緊密等問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種便于平面上安裝的菜盆和面盆龍頭固定組件，包括水龍頭接頭，所述水龍頭接頭前后兩側開設有內限位孔，所述水龍頭接頭底面接觸有夾持頂圈，所述夾持頂圈內部固定連接有連接凸塊，所述夾持頂圈頂端固定連接有固定圈，所述固定圈前后兩側開設有外限位孔，所述夾持頂圈外周滑動連接有裝飾蓋，所述裝飾蓋外側開設有固定孔，所述固定孔內部滑動連接有固定組件，所述夾持頂圈底端接觸有上墊圈，所述連接凸塊內部滑動連接有連接螺栓，所述連接螺栓外周滑動連接有下墊圈，所述下墊圈底端接觸有夾持組件；

3、所述固定組件包括旋鈕，所述旋鈕外周滑動連接在固定孔的內部，所述旋鈕左側固定連接有轉動柱，所述轉動柱外周轉動連接有螺紋套筒，所述螺紋套筒外周固定連接有擋圈，所述轉動柱外周開設有滑動槽，所述滑動槽內部滑動連接有滑動塊，所述滑動塊外側固定連接有抵塊；

4、所述夾持組件包括夾持半圈，所述夾持半圈頂部與下墊圈相接觸，所述夾持半圈兩側向圓心處延伸有螺紋凸塊。

5、作為上述技術方案的進一步描述：

6、所述水龍頭接頭外周滑動連接在固定圈的內側，所述內限位孔位置與外限位孔位置相對，且之間使用螺絲固定。

7、作為上述技術方案的進一步描述：

8、所述裝飾蓋頂端內壁與固定圈頂面相接觸。

9、作為上述技術方案的進一步描述：

10、所述螺紋凸塊內部螺紋連接在連接螺栓的外周。

11、作為上述技術方案的進一步描述：

12、所述擋圈右側與裝飾蓋的右側內壁相接觸。

13、作為上述技術方案的進一步描述：

14、所述抵塊內部滑動連接在轉動柱的外周，所述抵塊左側抵接連接在固定圈的外周。

15、本實用新型具有如下有益效果：

16、1、本實用新型中，通過設置固定圈、內限位孔、外限位孔，將水龍頭與固定圈穩固的固定在一起，通過夾持頂圈和夾持半圈之間的夾持力使水龍頭接頭連接更為穩固，從而在方便的從臺面上進行安裝的同時提升了水龍頭的穩定性。

17、2、本實用新型中，通過設置螺紋套筒、轉動柱，轉動旋鈕使抵塊與固定圈相抵接，另一側擋圈與裝飾蓋內壁相抵接，從而方便的將裝飾蓋與固定圈相固定，保證了裝飾蓋的穩定性的同時是提升了水龍頭的穩定性。

技術特征：

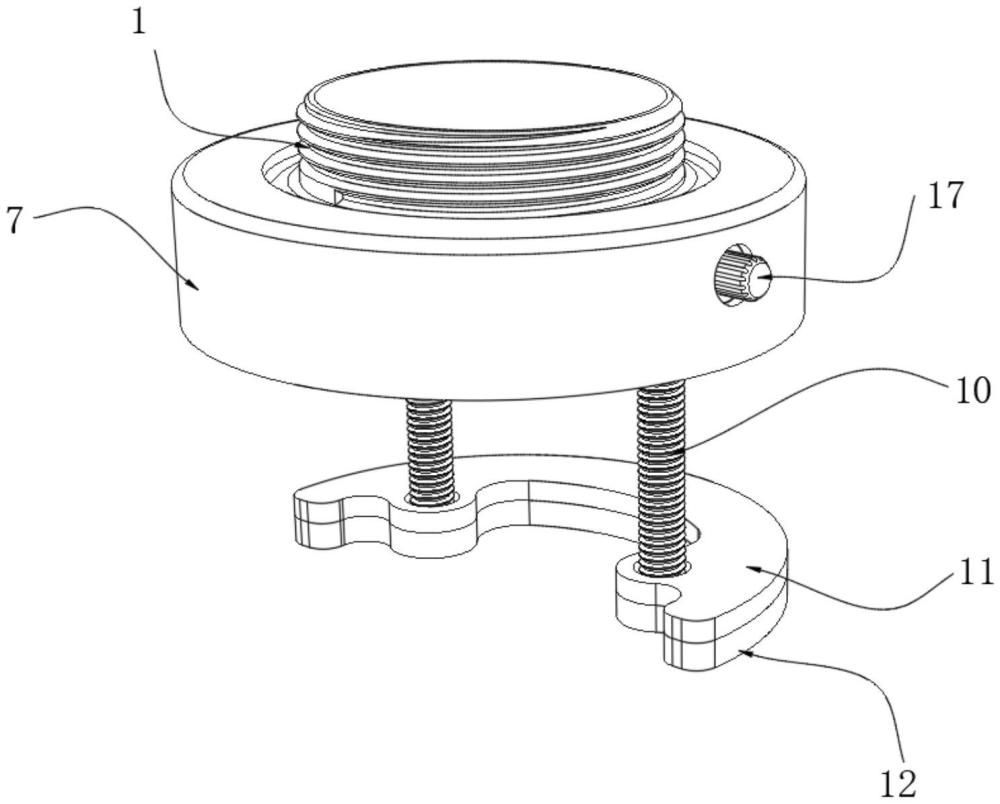

1.一種便于平面上安裝的菜盆和面盆龍頭固定組件，包括水龍頭接頭(1)，其特征在于：所述水龍頭接頭(1)前后兩側開設有內限位孔(2)，所述水龍頭接頭(1)底面接觸有夾持頂圈(3)，所述夾持頂圈(3)內部固定連接有連接凸塊(4)，所述夾持頂圈(3)頂端固定連接有固定圈(5)，所述固定圈(5)前后兩側開設有外限位孔(6)，所述夾持頂圈(3)外周滑動連接有裝飾蓋(7)，所述裝飾蓋(7)外側開設有固定孔(8)，所述固定孔(8)內部滑動連接有固定組件，所述夾持頂圈(3)底端接觸有上墊圈(9)，所述連接凸塊(4)內部滑動連接有連接螺栓(10)，所述連接螺栓(10)外周滑動連接有下墊圈(11)，所述下墊圈(11)底端接觸有夾持組件；

2.根據權利要求1所述的一種便于平面上安裝的菜盆和面盆龍頭固定組件，其特征在于：所述水龍頭接頭(1)外周滑動連接在固定圈(5)的內側，所述內限位孔(2)位置與外限位孔(6)位置相對，且之間使用螺絲固定。

3.根據權利要求1所述的一種便于平面上安裝的菜盆和面盆龍頭固定組件，其特征在于：所述裝飾蓋(7)頂端內壁與固定圈(5)頂面相接觸。

4.根據權利要求1所述的一種便于平面上安裝的菜盆和面盆龍頭固定組件，其特征在于：所述螺紋凸塊(13)內部螺紋連接在連接螺栓(10)的外周。

5.根據權利要求1所述的一種便于平面上安裝的菜盆和面盆龍頭固定組件，其特征在于：所述擋圈(14)右側與裝飾蓋(7)的右側內壁相接觸。

6.根據權利要求1所述的一種便于平面上安裝的菜盆和面盆龍頭固定組件，其特征在于：所述抵塊(20)內部滑動連接在轉動柱(16)的外周，所述抵塊(20)左側抵接連接在固定圈(5)的外周。

技術總結
本技術涉及水龍頭安裝領域，公開了一種便于平面上安裝的菜盆和面盆龍頭固定組件，包括水龍頭接頭，所述水龍頭接頭前后兩側開設有內限位孔，所述水龍頭接頭底面接觸有夾持頂圈，所述夾持頂圈內部固定連接有連接凸塊，所述夾持頂圈頂端固定連接有固定圈，所述固定圈前后兩側開設有外限位孔，所述夾持頂圈外周滑動連接有保護組件，所述夾持頂圈底端接觸有上墊圈，所述連接凸塊內部滑動連接有連接螺栓。本技術中，通過設置固定圈、內限位孔、外限位孔，將水龍頭與固定圈穩固的固定在一起，通過夾持頂圈和夾持半圈之間的夾持力使水龍頭接頭連接更為穩固，從而在方便的從臺面上進行安裝的同時提升了水龍頭的穩定性。

技術研發人員：黃丁勇
受保護的技術使用者：黃丁勇
技術研發日：20240624
技術公布日：2025/4/28
