本技術涉及電力設備，具體涉及一種輸電線路鐵塔基礎。

背景技術：

1、輸電線路鐵塔基礎是輸電線路的重要組成部分，其作用是將鐵塔對基礎的作用力平穩、順利地傳遞到地基中，從而不造成失穩。特別是對于長距離高壓輸電線路來說，由于其所經過的地域較廣，地形和地質條件復雜多樣，更需要合理設計桿塔基礎的型式，以保證長距離高壓輸電的正常進行。

2、現有技術中輸電線路鐵塔常采用灌注類樁基礎，這種樁基礎是一種上端與輸電線路鐵塔的塔腿固定，下端為設置在原狀土中的柱狀結構，使用時利用樁基礎與原狀土之間的摩擦阻力來承受和傳遞輸電線路鐵塔的載荷。在建造樁基礎時需要鉆挖出柱狀孔，向鉆孔中放置鋼筋后澆灌混凝土，形成樁基礎。但是在施工中，鉆孔需要耗費一定時間，而后混凝土澆筑后也需要等待凝固，而后經過數天的養護，其硬度增強后才可以繼續修建上方的部分，施工周期長，而且施工過程需要大量不同類型的設備，在發生例如地震、泥石流等自然災害，道路運輸困難的情況下，很難快速對電力線路進行搶修。

技術實現思路

1、本實用新型的目的在于針對現有技術的缺陷和不足，提供設計合理的一種輸電線路鐵塔基礎，其能夠解決上述缺陷。

2、為達到上述目的，本實用新型采用了下列技術方案：它包含金屬安裝板，金屬安裝板上均勻設有數個用于與鐵塔連接的安裝螺栓，金屬安裝板的上下兩側分別設有數組加強件，金屬安裝板通過數組加強件安裝有數個地樁；

3、所述金屬安裝板上側的數組加強件與金屬安裝板下側的數組加強件為對稱設置，每組加強件包含有連接于金屬安裝板上的加強套柱，且加強套柱與金屬安裝板的連接處沿圓周排列有若干三角形的加強筋板，加強套柱的上端連接有環形的限位環，加強套柱內開有與地樁的外徑相匹配的通孔，金屬安裝板上開有與加強套柱內通孔相對應的孔洞，所述地樁活動插設于加強套柱和金屬安裝板的孔中；

4、所述地樁上固定有環形的限位塊，地樁的頂端開有外螺紋，外螺紋上活動安裝有螺母，且外螺紋與限位塊之間的距離和金屬安裝板上下側對稱安裝的兩個限位環之間的距離相匹配。

5、優選地，所述地樁的底端設有尖頭。

6、優選地，所述地樁上安裝有若干倒刺板，所述倒刺板的一端連接有連接插柱，所述地樁上開有若干與連接插柱的外形匹配的滑動槽，連接插柱插設于滑動槽內，連接插柱的兩側均通過快速鎖定結構與地樁連接。

7、優選地，所述快速鎖定結構包含有開設于連接插柱的側面的活動槽，活動槽中通過轉軸轉動安裝有三角柱形的鎖舌，活動槽內設有數根彈簧，彈簧的一端連接到鎖舌上靠后位置，彈簧的另一端連接于活動槽的內壁上，所述滑動槽中開設有與鎖舌的外形相匹配的卡槽。

8、優選地，若干所述倒刺板成組設置，每組倒刺板包含有數個沿著地樁的圓周均勻排列的倒刺板，數組倒刺板垂直排列于地樁上。

9、采用上述結構后，本實用新型的有益效果是：

10、1.本裝置使用金屬安裝板和地樁，可以快速現場組裝進行安裝，無需混凝土澆筑，安裝速度快。

11、2.本裝置使用加強件對地樁和金屬安裝板的連接進行加強，增大了連接的接觸面，從而減小局部壓強，防止受力過大導致連接處產生形變。

12、3.本裝置使用模塊式設計，可以根據需求安裝倒刺板，從而應對不同地區的土質，在土質較硬時無需安裝倒刺板，在軟土質地區安裝倒刺板可以增強鐵塔基礎的穩定。

技術特征：

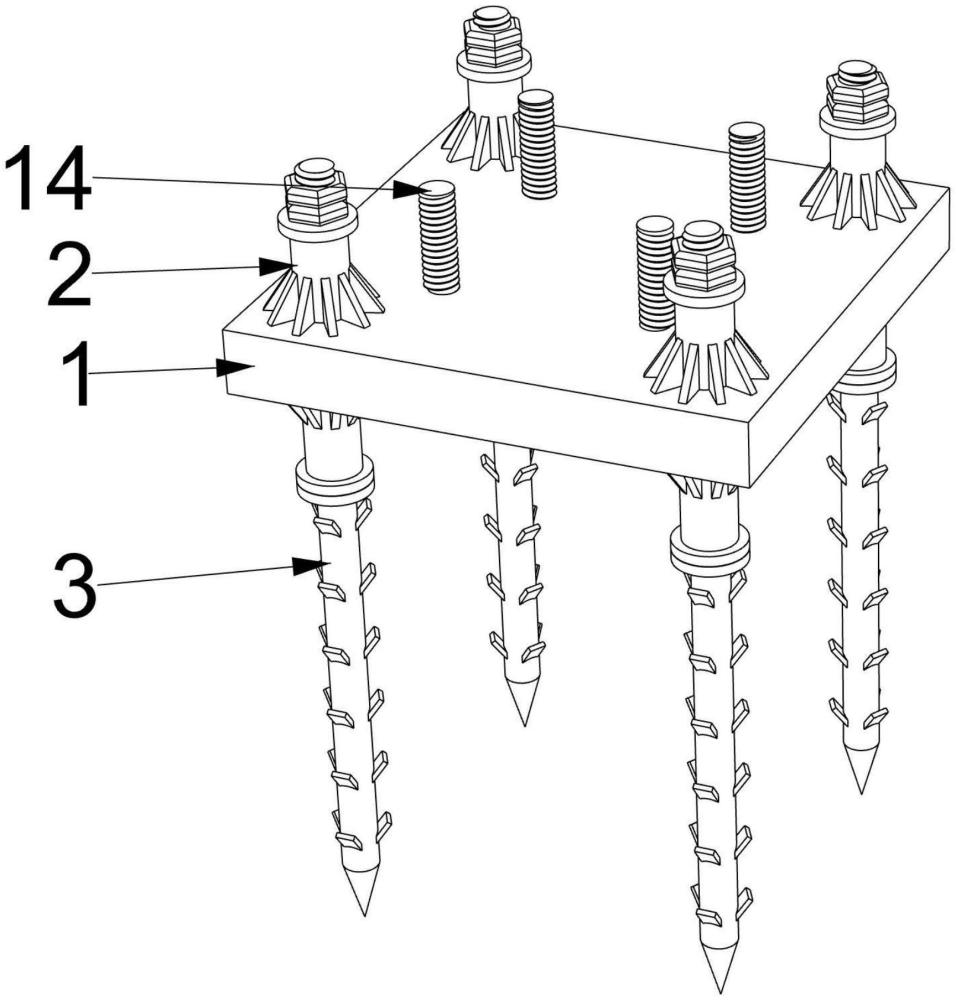

1.一種輸電線路鐵塔基礎，它包含金屬安裝板(1)，金屬安裝板(1)上均勻設有數個用于與鐵塔連接的安裝螺栓(14)，其特征在于：所述金屬安裝板(1)的上下兩側分別設有數組加強件(2)，金屬安裝板(1)通過數組加強件(2)安裝有數個地樁(3)；

2.根據權利要求1所述的一種輸電線路鐵塔基礎，其特征在于：所述地樁(3)的底端設有尖頭。

3.根據權利要求2所述的一種輸電線路鐵塔基礎，其特征在于：所述地樁(3)上安裝有若干倒刺板(6)，所述倒刺板(6)的一端連接有連接插柱(7)，所述地樁(3)上開有若干個與連接插柱(7)的外形匹配的滑動槽(12)，連接插柱(7)插設于滑動槽(12)內，連接插柱(7)的兩側均通過快速鎖定結構與地樁(3)連接。

4.根據權利要求3所述的一種輸電線路鐵塔基礎，其特征在于：所述快速鎖定結構包含有開設于連接插柱(7)的側面的活動槽(8)，活動槽(8)中通過轉軸(9)轉動安裝有三角柱形的鎖舌(10)，活動槽(8)內設有數根彈簧(11)，彈簧(11)的一端連接到鎖舌(10)上靠后位置，彈簧(11)的另一端連接于活動槽(8)的內壁上，所述滑動槽(12)中開設有與鎖舌(10)的外形相匹配的卡槽(13)。

5.根據權利要求4所述的一種輸電線路鐵塔基礎，其特征在于：若干所述倒刺板(6)成組設置，每組倒刺板(6)包含有數個沿著地樁(3)的圓周均勻排列的倒刺板(6)，數組倒刺板(6)垂直排列于地樁(3)上。

技術總結
本技術涉及電力設備技術領域，具體涉及一種輸電線路鐵塔基礎；它包含金屬安裝板，金屬安裝板上均勻設有數個用于與鐵塔連接的安裝螺栓，金屬安裝板的上下兩側分別設有數組加強件，金屬安裝板通過數組加強件安裝有數個地樁；本裝置使用金屬安裝板和地樁，可以快速現場組裝進行安裝，無需混凝土澆筑，安裝速度快；本裝置使用加強件對地樁和金屬安裝板的連接進行加強，增大了連接的接觸面，從而減小局部壓強，防止受力過大導致連接處產生形變；本裝置使用模塊式設計，可以根據需求安裝倒刺板，從而應對不同地區的土質，在土質較硬時無需安裝倒刺板，在軟土質地區安裝倒刺板可以增強鐵塔基礎的穩定。
