本技術涉及啟閉機，具體為一種水利工程啟閉機。

背景技術：

1、專利授權公告號為cn217948973u的實用新型專利公開了一種水利工程用啟閉機，包括數量為兩個的墻體，兩個所述墻體的頂面之間固定連接有連接板，所述連接板的頂面固定連接有固定架，兩個所述墻體之間放置有閘門，所述固定架的頂面通過軸承活動連接有一端垂直貫穿并延伸至閘門底部的螺桿，所述螺桿還貫穿連接板，所述螺桿通過軸承和連接板轉動連接，所述固定架的內底壁固定連接有數量為兩個的支撐板。該水利工程用啟閉機，通過蝸桿和蝸輪之間的嚙合，盡量避免水對閘門造成沖擊時，使螺桿旋轉，通過限位槽的作用下，對閘門進行限位，使閘門更加的穩定，同時，通過夾持環對螺桿的固定，使螺桿更加的穩定，更加的方便實用。

2、上現有技術中，在啟閉機工作過程中，不便于對閘門的移動進行導向，會影響閘門移動穩定性，且在螺桿工作過程中，不方便對螺桿進行潤滑，使用不方便。因此需要進行改進。

技術實現思路

1、本實用新型的目的在于提供一種水利工程啟閉機，解決了不便于對閘門移動進行導向的問題，還解決了不方便對螺桿進行潤滑的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水利工程啟閉機，包括兩個呈對稱分布的墻體，兩個所述墻體之間共同固定連接有限位板，所述墻體的頂部固定連接有連接板，所述連接板的頂部固定連接有支架，所述支架的頂部固定連接有電機，所述電機的輸出端與支架轉動連接，所述電機輸出端的下端固定連接有螺桿，所述螺桿分別與連接板及限位板通過軸承連接，所述螺桿的外側通過螺紋連接有閘門，所述閘門分別與限位板及墻體接觸，所述閘門上設置有導向機構，所述閘門上設置有潤滑機構。

3、優選的，所述導向機構包括導座，所述閘門的外側固定連接有導座，所述導座與墻體滑動連接，所述導座的內部設置有第一彈簧，所述導座的內部滑動套接有滑塊，所述滑塊遠離第一彈簧的一端固定連接有海綿墊，所述海綿墊內部吸附有潤滑油，所述海綿墊的內部活動套接有滾珠，所述滾珠與導座活動連接，所述滾珠的外側活動套接有導桿，所述導桿與導座滑動連接，所述導桿與墻體固定連接，所述導桿的內部固定連接有凸塊。通過設計導向機構，可對閘門的移動進行導向。

4、優選的，所述第一彈簧的一端與導座固定連接，所述第一彈簧的另一端與滑塊固定連接。通過設計第一彈簧，使得第一彈簧的作用力可作用于滑塊。

5、優選的，所述導桿的內部開設有導槽，所述導槽的內部滑動連接有滾珠。通過設計導槽，使得滾珠可沿導桿滑動。

6、優選的，所述潤滑機構包括連接管，所述閘門的內部滑動套接有連接管，所述閘門的內部開設有流道，所述流道與連接管連通，所述連接管的外側滑動套接有連接套，所述連接套與墻體固定連接，所述連接套的內部滑動套接有滑座，所述滑座與連接管固定連接，所述滑座的內部固定連接有連通口，所述連通口與連接管固定連接，所述連接套的內部通過螺紋連接有蓋子，所述蓋子的下端固定連接有海綿塊，所述海綿塊內部吸附潤滑油，所述海綿塊與連接套的內壁接觸，所述海綿塊的內部設置有第二彈簧。通過設計潤滑機構，方便對螺桿進行潤滑。

7、優選的，所述滑座的外側固定套接有密封圈，所述密封圈與連接套滑動連接。通過設計密封圈，可將連接套與滑座連接處密封。

8、優選的，所述第二彈簧的一端與滑座固定連接，所述第二彈簧的另一端與蓋子固定連接。通過設計第二彈簧，使得第二彈簧的作用力可作用于滑座。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設計電機驅動螺桿轉動可實現閘門的啟閉，在閘門移動過程中，閘門可帶動導座沿著導桿進行豎直方向的滑動，導座同時可帶動滾珠沿導桿進行滑動，可對閘門的移動進行導向，使得閘門的移動更加穩定不易晃動，且在凸塊的作用下滾珠與凸塊接觸可被凸塊擠壓，可將海綿墊內部潤滑油擠壓排出，可對滾珠及滑座潤滑，降低導向摩擦。

11、2、本實用新型通過設計連接管的作用，在閘門上升過程中，閘門可帶動連接管上升，連接管會帶動滑座上移，而滑座可對海綿塊進行擠壓，可將海綿塊內部潤滑油擠壓排出，而潤滑油會通過連通口、連接管及流道的移動來對螺桿進行潤滑，可降低閘門移動時螺桿的轉動磨損，潤滑方便，可提升螺桿使用壽命。

技術特征：

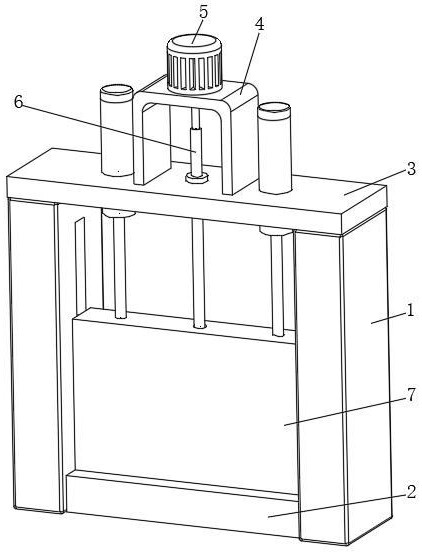

1.一種水利工程啟閉機，包括兩個呈對稱分布的墻體（1），其特征在于：兩個所述墻體（1）之間共同固定連接有限位板（2），所述墻體（1）的頂部固定連接有連接板（3），所述連接板（3）的頂部固定連接有支架（4），所述支架（4）的頂部固定連接有電機（5），所述電機（5）的輸出端與支架（4）轉動連接，所述電機（5）輸出端的下端固定連接有螺桿（6），所述螺桿（6）分別與連接板（3）及限位板（2）通過軸承連接，所述螺桿（6）的外側通過螺紋連接有閘門（7），所述閘門（7）分別與限位板（2）及墻體（1）接觸，所述閘門（7）上設置有導向機構（8），所述閘門（7）上設置有潤滑機構（9）。

2.根據權利要求1所述的一種水利工程啟閉機，其特征在于：所述導向機構（8）包括導座（81），所述閘門（7）的外側固定連接有導座（81），所述導座（81）與墻體（1）滑動連接，所述導座（81）的內部設置有第一彈簧（82），所述導座（81）的內部滑動套接有滑塊（83），所述滑塊（83）遠離第一彈簧（82）的一端固定連接有海綿墊（84），所述海綿墊（84）內部吸附有潤滑油，所述海綿墊（84）的內部活動套接有滾珠（85），所述滾珠（85）與導座（81）活動連接，所述滾珠（85）的外側活動套接有導桿（86），所述導桿（86）與導座（81）滑動連接，所述導桿（86）與墻體（1）固定連接，所述導桿（86）的內部固定連接有凸塊（88）。

3.根據權利要求2所述的一種水利工程啟閉機，其特征在于：所述第一彈簧（82）的一端與導座（81）固定連接，所述第一彈簧（82）的另一端與滑塊（83）固定連接。

4.根據權利要求2所述的一種水利工程啟閉機，其特征在于：所述導桿（86）的內部開設有導槽（87），所述導槽（87）的內部滑動連接有滾珠（85）。

5.根據權利要求1所述的一種水利工程啟閉機，其特征在于：所述潤滑機構（9）包括連接管（91），所述閘門（7）的內部滑動套接有連接管（91），所述閘門（7）的內部開設有流道（92），所述流道（92）與連接管（91）連通，所述連接管（91）的外側滑動套接有連接套（93），所述連接套（93）與墻體（1）固定連接，所述連接套（93）的內部滑動套接有滑座（94），所述滑座（94）與連接管（91）固定連接，所述滑座（94）的內部固定連接有連通口（96），所述連通口（96）與連接管（91）固定連接，所述連接套（93）的內部通過螺紋連接有蓋子（98），所述蓋子（98）的下端固定連接有海綿塊（99），所述海綿塊（99）內部吸附潤滑油，所述海綿塊（99）與連接套（93）的內壁接觸，所述海綿塊（99）的內部設置有第二彈簧（97）。

6.根據權利要求5所述的一種水利工程啟閉機，其特征在于：所述滑座（94）的外側固定套接有密封圈（95），所述密封圈（95）與連接套（93）滑動連接。

7.根據權利要求5所述的一種水利工程啟閉機，其特征在于：所述第二彈簧（97）的一端與滑座（94）固定連接，所述第二彈簧（97）的另一端與蓋子（98）固定連接。

技術總結
本技術公開了一種水利工程啟閉機，包括兩個呈對稱分布的墻體，兩個所述墻體之間共同固定連接有限位板，所述墻體的頂部固定連接有連接板，所述連接板的頂部固定連接有支架，所述支架的頂部固定連接有電機，所述電機的輸出端與支架轉動連接，所述電機輸出端的下端固定連接有螺桿。本技術通過設計電機驅動螺桿轉動可實現閘門的啟閉，在閘門移動過程中，閘門可帶動導座沿著導桿進行豎直方向的滑動，導座同時可帶動滾珠沿導桿進行滑動，可對閘門的移動進行導向，使得閘門的移動更加穩定不易晃動，且在凸塊的作用下滾珠與凸塊接觸可被凸塊擠壓，可將海綿墊內部潤滑油擠壓排出，可對滾珠及滑座潤滑，降低導向摩擦。

技術研發人員：姜寧寧,胡成杰,胡成濤,張天,王明新,王李平,孫慧瑩,孔祥超,侯超,齊穎
受保護的技術使用者：山東魯成建設工程有限公司
技術研發日：20240701
技術公布日：2025/4/28
