本技術涉及衛浴配件，尤其涉及一種改進的彈跳式下水器組件。

背景技術：

1、臺盆彈跳式下水器是一種常見的廚房和浴室下水道的排水裝置，它的作用是幫助排水并同時防止雜物、食物殘渣等雜物進入管道，避免堵塞管道，確保管道的暢通，延長管道的使用壽命，同時也方便清理和維護。

2、彈簧下水器通常由彈跳芯、上密封部、過濾網或者防臭塞組成，當彈跳下水器置于臺盆下水口時，過濾網及彈跳芯置于下水管道內，隨著污水通過下水口排向下水管道內，污水中夾雜的雜物被過濾于過濾網內，而彈跳芯上固定部與活動部之間為了使活動部能夠伸縮活動而具有間隙，活動部的上端與上密封部連接，固定部連接在活動部的下端，從而使得間隙為朝上設置，其次，還在彈簧芯的底部設置供彈簧組件與連接頭連接的避空孔，這便會導致細小的雜物容易順著水流進入間隙以及避空孔進入到彈簧芯內部，從而使得彈簧芯正常伸縮，影響下水器的正常使用，縮短彈簧下水器的使用周期，因此，需對現有的彈跳式下水器做出進一步優化。

技術實現思路

1、本實用新型的目的在于提供一種改進的彈跳式下水器組件，以解決上述背景技術中提出的問題。

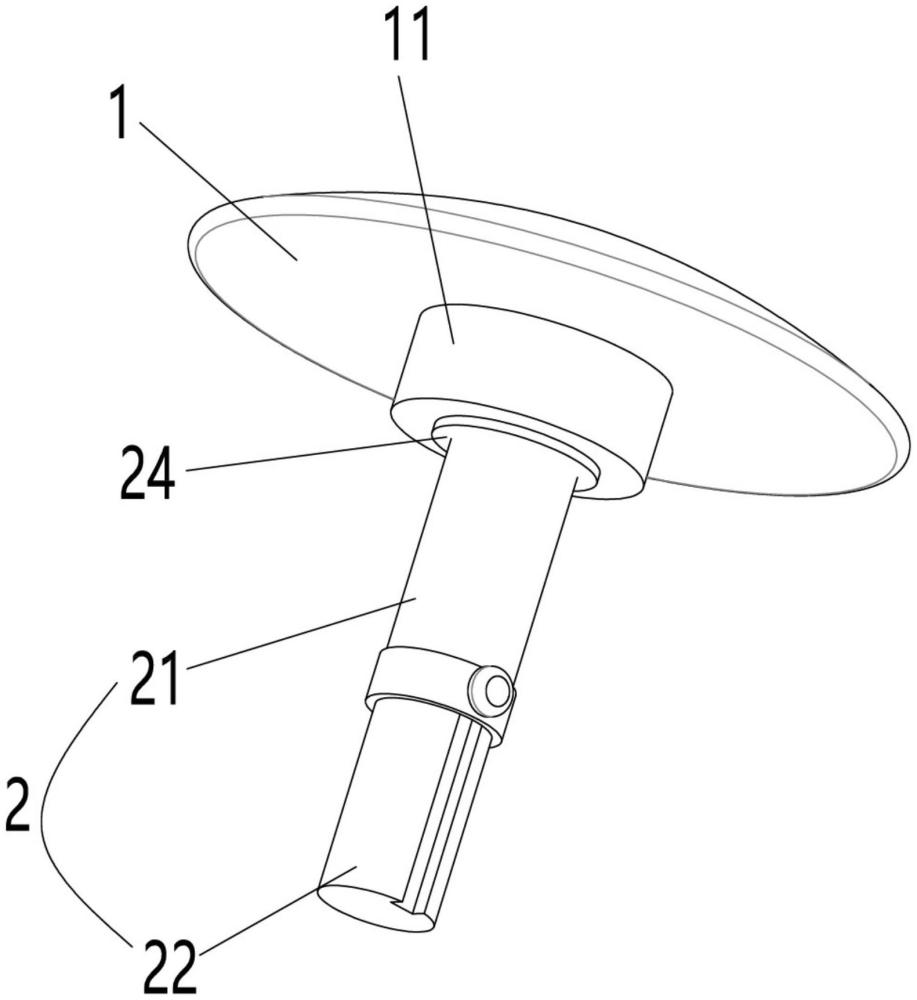

2、為實現上述目的，本實用新型提供如下技術方案：一種改進的彈跳式下水器組件，包括用于密封臺盆排水口的上密封部、彈跳芯，所述上密封部裝配在所述彈跳芯的上端，所述彈跳芯包括端部具有連接頭的固定部及活動部，所述固定部的一端與所述上密封部相連接，所述活動部可伸縮地裝配在所述固定部的另一端上，所述固定部的外徑大于所述活動部的外徑，在所述上密封部的底部設置有容納腔體，所述固定部端部上的連接頭置于所述容納腔體內。

3、其中，所述上密封部的底面上設置有銜接部，所述容納腔體設置在所述銜接部的內部，所述銜接部的底部設置有貫穿孔，所述固定部的連接頭穿過所述貫穿孔置于所述容納腔體內。

4、其中，所述固定部的內部呈中空設置而形成伸縮空間，所述活動部的上側裝配在所述固定部的伸縮空間中，所述固定部的內壁與所述活動部的外壁之間存在有間隙，所述間隙的開口與所述銜接部相對向設置。

5、其中，所述固定部位于所述連接頭的一側上設置有用于供彈簧組件與所述連接頭連接的避空孔，當所述固定部的上端與所述銜接部連接時，所述避空孔置于所述銜接部的容納腔體內

6、其中，在所述固定部的靠上的一側上設置有阻擋部，所述阻擋部的外徑大于所述銜接部上貫通孔的內徑，所述阻擋部抵接在所述銜接部的底面上。

7、其中，所述彈跳芯與所述銜接部之間通過螺紋連接或相互粘黏的方式連接。

8、其中，在所述活動部與所述固定部相對的一側上設置有可用于與過濾件連接的緊固連接部。

9、與現有技術相比，本實用新型的有益效果在于：本申請通過使固定部的外徑大于活動部的外徑，固定部的上端與上密封部相連接，活動部連接在固定部的下端，從而使活動部與固定部之間的間隙朝下設置，并且，在上密封部的底部上設置銜接部，銜接部的內部具有容納腔體，固定部端部上的連接頭以及位于連接頭一側的避空孔置于容納腔體中，可減少臺盆在排水過程中，污水中的雜物順著水流直接通過間隙進入到彈簧芯內，且避空孔置于銜接部的容納腔體中，減少雜物通過避空孔進入彈簧芯內，有利于維持彈跳下水器的正常使用周期。

技術特征：

1.一種改進的彈跳式下水器組件，包括用于密封臺盆排水口的上密封部、彈跳芯，所述上密封部裝配在所述彈跳芯的上端，其特征在于：所述彈跳芯包括端部具有連接頭的固定部及活動部，所述固定部的一端與所述上密封部相連接，所述活動部可伸縮地裝配在所述固定部的另一端上，所述固定部的外徑大于所述活動部的外徑，在所述上密封部的底部設置有容納腔體，所述固定部端部上的連接頭置于所述容納腔體內。

2.根據權利要求1所述的一種改進的彈跳式下水器組件，其特征在于：所述上密封部的底面上設置有銜接部，所述容納腔體設置在所述銜接部的內部，所述銜接部的底部設置有貫穿孔，所述固定部的連接頭穿過所述貫穿孔置于所述容納腔體內。

3.根據權利要求2所述的一種改進的彈跳式下水器組件，其特征在于：所述固定部的內部呈中空設置而形成伸縮空間，所述活動部的上側裝配在所述固定部的伸縮空間中，所述固定部的內壁與所述活動部的外壁之間存在有間隙，所述間隙的開口與所述銜接部相對向設置。

4.根據權利要求2所述的一種改進的彈跳式下水器組件，其特征在于：所述固定部位于所述連接頭的一側上設置有用于供彈簧組件與所述連接頭連接的避空孔，當所述固定部的上端與所述銜接部連接時，所述避空孔置于所述銜接部的容納腔體內。

5.根據權利要求2所述的一種改進的彈跳式下水器組件，其特征在于：在所述固定部的靠上的一側上設置有阻擋部，所述阻擋部的外徑大于所述銜接部上貫通孔的內徑，所述阻擋部抵接在所述銜接部的底面上。

6.根據權利要求2所述的一種改進的彈跳式下水器組件，其特征在于：所述彈跳芯與所述銜接部之間通過螺紋連接或相互粘黏的方式連接。

7.根據權利要求1所述的一種改進的彈跳式下水器組件，其特征在于：在所述活動部與所述固定部相對的一側上設置有可用于與過濾件連接的緊固連接部。

技術總結
本技術涉及衛浴配件技術領域，尤其涉及一種改進的彈跳式下水器組件，包括用于密封臺盆排水口的上密封部、彈跳芯，所述上密封部裝配在所述彈跳芯的上端，所述彈跳芯包括端部具有連接頭的固定部及活動部，所述固定部的一端與所述上密封部相連接，所述活動部可伸縮地裝配在所述固定部的另一端上，所述固定部的外徑大于所述活動部的外徑，在所述上密封部的底部設置有容納腔體，所述固定部端部上的連接頭置于所述容納腔體內，可減少臺盆在排水過程中，污水中的雜物順著水流直接通過間隙進入到彈簧芯內，且避空孔置于銜接部的容納腔體中，減少雜物通過避空孔進入彈簧芯內，有利于維持彈跳下水器的正常使用周期。
