本技術屬于花灑固定領域，具體涉及一種花灑固定結構。

背景技術：

1、現有技術中的組合花灑，其結構原理大都是通過純磁吸固定或者花灑掛在插座上，純磁吸固定雖然好放入插座，但是由于沒有額外其他固定，無意輕碰軟管便會容易掉落，導致花灑摔壞；另外一種花灑的固定方式需要將花灑放入插座時，花灑要與插座進行仔細對位，方能順利放入插座，導致使用便捷性較差。

技術實現思路

1、本實用新型的目的是為了解決現有技術中花灑與花灑固定件之間容易發生掉落以及不方便固定的問題。

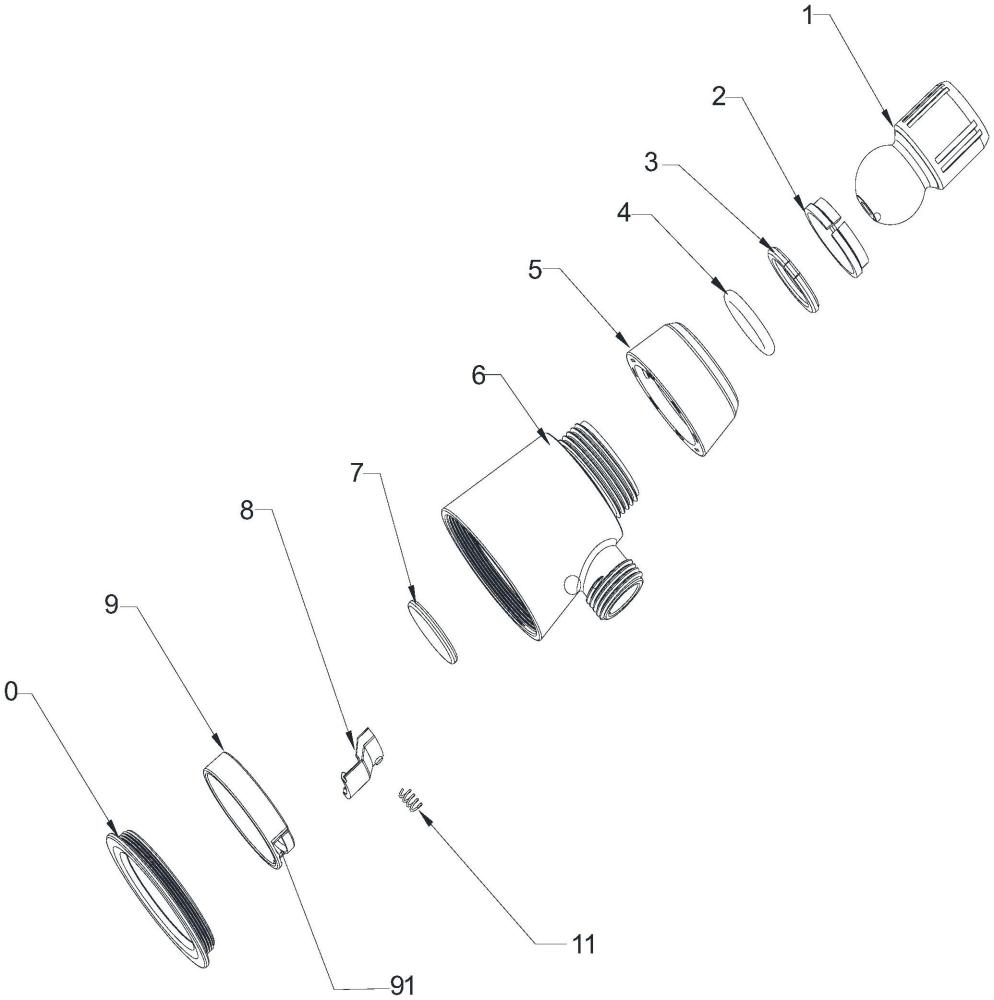

2、為實現上述目的，本實用新型提供如下技術方案：一種花灑固定結構，包括花灑組件以及能夠與所述花灑組件相固定的固定組件，所述固定組件包括球頭、插座螺母、插座本體、固定磁鐵、滑扣、底座以及底蓋，所述球頭、固定磁鐵、滑扣以及底座按順序容置于所述插座螺母與插座本體配合形成的腔體內并通過所述底蓋進行固定；所述花灑組件包括花灑本體、花灑磁鐵以及固定蓋，所述花灑磁鐵以及固定蓋設置于花灑本體背面，通過所述固定蓋將所述花灑磁鐵固定于所述花灑本體背面；所述花灑磁鐵與固定磁鐵的極性相反，所述花灑組件與所述固定組件通過將所述花灑組件的固定蓋插入所述插座本體內通過所述固定磁鐵與花灑磁鐵相吸以及滑扣與固定蓋的扣合進行固定。

3、優選地，所述滑扣包括滑扣倒鉤結構，所述底座設置有容置所述滑扣倒鉤結構的槽孔，所述固定蓋側邊有凹槽結構，通過將所述滑扣倒鉤結構扣入所述凹槽結構實現花灑組件與固定組件與花灑組件的完全固定。

4、優選地，所述滑扣還包括定位柱和復位彈簧，所述定位柱設置在滑扣背部的中間位置，所述復位彈簧圍繞所述定位柱設置并固定在所述定位柱上。

5、優選地，所述滑扣倒鉤結構包括倒鉤結構倒扣面以及倒鉤結構導入面，所述固定蓋凹槽結構處設置有固定蓋導入面以及固定蓋導出面，所述鉤結構倒扣面以及固定蓋導出面具有相同的傾斜角度。

6、優選地，所述倒鉤結構倒扣面以及固定蓋導出面的傾斜角度小于30度。

7、優選地，所述倒鉤結構倒扣面以及固定蓋導出面的表面設置有相匹配的鋸齒狀結構。

8、本實用新型具有如下有益效果：本實用新型提供了一種花灑固定結構，通過磁吸結構以及卡接和彈性結構的多重配合保證花灑組件能夠穩定地固定在固定組件上，同時通過磁吸結構配合也使其能夠便捷的放入插座上，并且所述花灑固定結構因結構特殊性，使用過程易安裝，放入順滑，可以滿足不同客戶對花灑易使用方面的需求。

技術特征：

1.一種花灑固定結構，其特征在于，包括花灑組件以及能夠與所述花灑組件相固定的固定組件，所述固定組件包括球頭、插座螺母、插座本體、固定磁鐵、滑扣、底座以及底蓋，所述球頭、固定磁鐵、滑扣以及底座按順序容置于所述插座螺母與插座本體配合形成的腔體內并通過所述底蓋進行固定；所述花灑組件包括花灑本體、花灑磁鐵以及固定蓋，所述花灑磁鐵以及固定蓋設置于花灑本體背面，通過所述固定蓋將所述花灑磁鐵固定于所述花灑本體背面；所述花灑磁鐵與固定磁鐵的極性相反，所述花灑組件與所述固定組件通過將所述花灑組件的固定蓋插入所述插座本體內通過所述固定磁鐵與花灑磁鐵相吸以及滑扣與固定蓋的扣合進行固定。

2.根據權利要求1所述的花灑固定結構，其特征在于，所述滑扣包括滑扣倒鉤結構，所述底座設置有容置所述滑扣倒鉤結構的槽孔，所述固定蓋側邊有凹槽結構，通過將所述滑扣倒鉤結構扣入所述凹槽結構實現花灑組件與固定組件與花灑組件的完全固定。

3.根據權利要求2所述的花灑固定結構，其特征在于，所述滑扣還包括定位柱和復位彈簧，所述定位柱設置在滑扣背部的中間位置，所述復位彈簧圍繞所述定位柱設置并固定在所述定位柱上。

4.根據權利要求3所述的花灑固定結構，其特征在于，所述滑扣倒鉤結構包括倒鉤結構倒扣面以及倒鉤結構導入面，所述固定蓋凹槽結構處設置有固定蓋導入面以及固定蓋導出面，所述鉤結構倒扣面以及固定蓋導出面具有相同的傾斜角度。

5.根據權利要求3所述的花灑固定結構，其特征在于，所述倒鉤結構倒扣面以及固定蓋導出面的傾斜角度小于30度。

6.根據權利要求3所述的花灑固定結構，其特征在于，所述倒鉤結構倒扣面以及固定蓋導出面的表面設置有相匹配的鋸齒狀結構。

技術總結
本技術公開了一種花灑固定結構，包括花灑組件以及能夠與所述花灑組件相固定的固定組件，所述固定組件包括球頭、插座螺母、插座本體、固定磁鐵、滑扣、底座以及底蓋，所述球頭、固定磁鐵、滑扣以及底座按順序容置于所述插座螺母與插座本體配合形成的腔體內并通過所述底蓋進行固定；所述花灑組件包括花灑本體、花灑磁鐵以及固定蓋，所述花灑磁鐵以及固定蓋設置于花灑本體背面，通過所述固定蓋將所述花灑磁鐵固定于所述花灑本體背面；所述花灑磁鐵與固定磁鐵的極性相反，所述花灑組件與所述固定組件通過將所述花灑組件的固定蓋插入所述插座本體內通過所述固定磁鐵與花灑磁鐵相吸以及滑扣與固定蓋的扣合進行固定。

技術研發人員：盧惠斌
受保護的技術使用者：廈門建霖健康家居股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
