本技術涉及沖擊夯，具體為一種手持鋰電池沖擊夯。

背景技術：

1、沖擊夯是利用沖擊和沖擊振動作用分層夯實回填土的壓實機械。分電動沖擊夯、汽油沖擊夯和振動沖擊夯等。電動沖擊夯由電動機經減速器和曲柄連桿機構帶動夯錘做快速?zèng)_擊運動以夯實土壤，夯錘跳離地面時，操作者可推動機械前進。

2、公告號為cn214573866u的專利文件公開了一種建筑手持沖擊夯，包括沖擊機構、機殼、夯板、固定座、轉動座、夯桿，所述沖擊機構位于所述機殼后側，所述夯桿位于所述機殼下方，所述轉動座位于所述夯桿下端，所述固定座位于所述轉動座外側，所述夯板位于所述固定座底部，還包括減震機構，所述減震機構包括手扶架、減震彈簧、固定架，所述固定架分別安裝在所述機殼前方和兩側位置，所述減震彈簧設置在所述固定架內側，所述手扶架端部均位于所述固定架內側。本實用新型利用固定架內的減震彈簧來對手扶架進行支撐，從而可以在沖擊夯對地面夯實時進行減震，繼而減輕人工勞動強度，但現有技術仍舊存在缺陷：

3、現有技術的沖擊夯是通過操作工人用手扶著手扶架來控制沖擊夯的移動，但是現在的手扶架在沖擊夯上的位置是固定，導致不同身高的操作工作再使用同一沖擊夯時，若是其身高較高，則會導致操作人員在移動沖擊夯時需要彎腰進行移動，若是身高較矮就需要操作人員手抬高進行操作，這樣子操作起來非常不舒適，降低了沖擊夯的適用性，同時沖擊夯的手扶架與沖擊夯的主體大多直接焊接固定，導致工人的手部收到強烈的振動沖擊，較長時間施工后容易疲勞。

技術實現思路

1、本實用新型要解決的技術問題是克服上述缺陷，提供一種手持鋰電池沖擊夯。

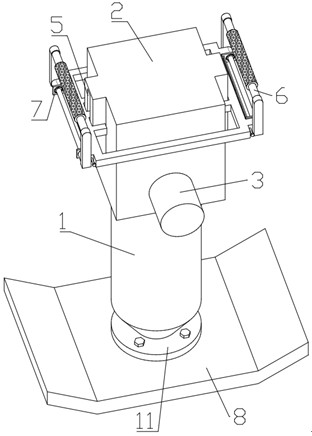

2、為解決上述技術問題，本實用新型提供的技術方案為：一種手持鋰電池沖擊夯，包括：

3、沖擊夯主體，所述沖擊夯主體底部固定連接有安裝板；

4、機殼，所述機殼設于沖擊夯主體頂部；

5、電機，所述電機固定安裝于機殼前端底部；

6、電池盒，所述電池盒固定安裝于機殼后端底部；

7、減震結構，所述減震結構設于機殼兩側；

8、扶手結構，所述扶手結構設于減震結構外側，所述扶手結構包括滑動連接于機殼外側的扶手框，所述扶手框兩側的前后兩端均固定連接有轉動座，所述轉動座之間轉動連接有轉軸，所述轉軸的兩端均延伸至轉動座外部且端部固定連接有把手，所述把手上表面設有防滑套；

9、調節結構，所述調節結構設于扶手結構內側，所述調節結構包括固定連接于轉軸前后兩端的齒輪，所述齒輪位于轉動座相對的一側，所述轉動座靠近扶手框一側的前后兩端轉動連接有雙向絲桿，所述雙向絲桿上下兩側設有導向桿，所述雙向絲桿上螺紋連接有移動板，所述移動板有兩個且對稱設置，所述移動板滑動連接于導向桿上，所述移動板一側開設有有通孔，所述通孔內壁設有內齒圈，所述內齒圈與齒輪之間嚙合連接。

10、進一步地，所述減震結構包括：

11、固定塊，所述固定塊固定連接于機殼頂部?jī)蓚?cè)；

12、限位槽，所述限位槽開設于固定塊遠離機殼的一側；

13、t型滑塊，所述t型滑塊滑動連接于限位槽內；

14、阻尼桿，所述阻尼桿固定安裝于限位槽內壁頂部和底部，所述阻尼桿的一端固定連接于t型滑塊；

15、減震彈簧，所述減震彈簧固定套接于阻尼桿外側。

16、進一步地，所述電池盒內部可拆卸安裝有鋰電池。

17、進一步地，所述扶手框固定連接于t型滑塊遠離機殼的一側。

18、進一步地，所述安裝板底部設有夯板，所述安裝板與夯板之間通過固定螺栓連接。

19、本實用新型與現有技術相比的優點在于：

20、本實用新型中通過的設置，在使用手持鋰電池沖擊夯時，通過阻尼桿和減震彈簧對沖擊夯主體進行緩沖減震，在工人手持防滑套對沖擊夯進行控制時，通過轉動雙向絲桿帶動移動板相向移動，進而使得內齒圈與齒輪相互脫離，此時可根據自身的習慣轉動把手，將其調整至合適的角度，從而削弱沖擊夯的振動對工人手部的影響，確保工人控制沖擊夯穩定運行，然后再轉動雙向絲桿帶動移動板相背移動，使得內齒圈與齒輪相互嚙合，對把手進行限位固定，即完成把手的調節，便于對把手的高度進行調節，使得沖擊夯可以適用不同身高的操作工人，提高了沖擊夯的適用性。

技術特征：

1.一種手持鋰電池沖擊夯，其特征在于：包括：

2.根據權利要求1所述的一種手持鋰電池沖擊夯，其特征在于：所述減震結構（5）包括：

3.根據權利要求1所述的一種手持鋰電池沖擊夯，其特征在于：所述電池盒（4）內部可拆卸安裝有鋰電池（41）。

4.根據權利要求2所述的一種手持鋰電池沖擊夯，其特征在于：所述扶手框（61）固定連接于t型滑塊（53）遠離機殼（2）的一側。

5.根據權利要求1所述的一種手持鋰電池沖擊夯，其特征在于：所述安裝板（11）底部設有夯板（8），所述安裝板（11）與夯板（8）之間通過固定螺栓連接。

技術總結
本技術公開了一種手持鋰電池沖擊夯，包括沖擊夯主體、機殼、電機、電池盒、減震結構、扶手結構和調節結構；機殼設于沖擊夯主體頂部，電機固定安裝于機殼前端底部，電池盒固定安裝于機殼后端底部，減震結構設于機殼兩側，扶手結構設于減震結構外側，調節結構設于扶手結構內側。本技術與現有的技術相比的優點在于：本技術不僅能根據自身的習慣轉動把手，將其調整至合適的角度，從而削弱沖擊夯的振動對工人手部的影響，確保工人控制沖擊夯穩定運行，還能便于對把手的高度進行調節，使得沖擊夯可以適用不同身高的操作工人。

技術研發人員：賈君劍,賈新偉
受保護的技術使用者：無錫市創能機械制造有限公司
技術研發日：20240625
技術公布日：2025/4/28
