本申請涉及馬桶的領域，尤其是涉及一種穩流切換出水結構以及馬桶。

背景技術：

1、馬桶的水路系統包括主沖水路與洗凈水路，在一些應用中，通過機械式按鈕實現主沖水流與洗凈水路的切換；在另一些應用中，采用電子控制的方式實現主沖水路與洗凈水路的切換。

2、然而，上述方式均無法實現兩個水路的同時開啟，主要是因為兩個水路單獨設置，且單獨控制。因此，在一些場景中，通過電子控制系統的特定模式對兩個水路進行同時控制，能夠實現兩個水路同時開啟，但是在水壓較大時，水路存在水流混亂的問題，需要通過增加穩流閥的方式對需要穩流的水路進行穩流。

3、因此，本申請研究一種同時開啟水路時，對水路具有穩流效果的穩流切換出水結構。

技術實現思路

1、為了在同時開啟水路時，對水路具有穩流效果。

2、一方面，本申請提供的一種穩流切換出水結構，采用如下的技術方案：

3、一種穩流切換出水結構，包括分流管道與控制件，所述分流管道開設有進水通道、第一出水通道與第二出水通道，所述進水通道分別與所述第一出水通道和所述第二出水通道相連通，所述控制件用于打開或者關閉所述第二出水通道；或者是，所述控制件用于打開或者部分關閉所述第二出水通道；

4、當所述控制件關閉所述第二出水通道時，所述進水通道的水從所述第一出水通道流出；當所述控制件打開所述第二出水通道時，所述進水通道的水從所述第一出水通道和所述第二出水通道同時流出。

5、通過采用上述技術方案，應用時，將第一出水通道與第二出水通道的其中之一與馬桶的主沖水路連通，另一與馬桶的洗凈水路連通。當需要打開兩個水路時，通過控制件打開第二出水通道，此時進水通道的水能夠從第一出水通道和第二出水通道同時流出，由于第一出水通道與第二出水通道共用一個進水通道，因此，當水壓較大時，第一出水通道與第二出水通道對水流實現分流，減緩水流流出的湍急程度，從而實現穩流效果。

6、可選的，所述控制件具有預緊力，所述控制件在所述預緊力作用下關閉所述第二出水通道，當所述進水通道的進水壓力大于所述預緊力時，所述控制件打開所述第二出水通道，所述進水通道的水從所述第一出水通道與所述第二出水通道同時流出。

7、通過采用上述技術方案，需要同時打開第一出水通道與第二出水通道時，增大水流壓力至大于預緊力，此時第一出水通道與第二出水通道同時打開對水流進行分流，從而實現了穩流效果。

8、可選的，所述控制件為單向閥組件，所述單向閥組件包括單向閥芯以及彈簧，所述預緊力為所述彈簧的彈力；

9、當所述進水通道的進水壓力大于所述彈簧彈力時，所述單向閥芯開啟所述第二出水通道；當所述進水通道的進水壓力小于所述彈簧彈力時，所述單向閥芯關閉第二出水通道。

10、通過采用上述技術方案，通過單向閥的設置，使得能夠方便地實現第二出水通道的開啟或關閉。

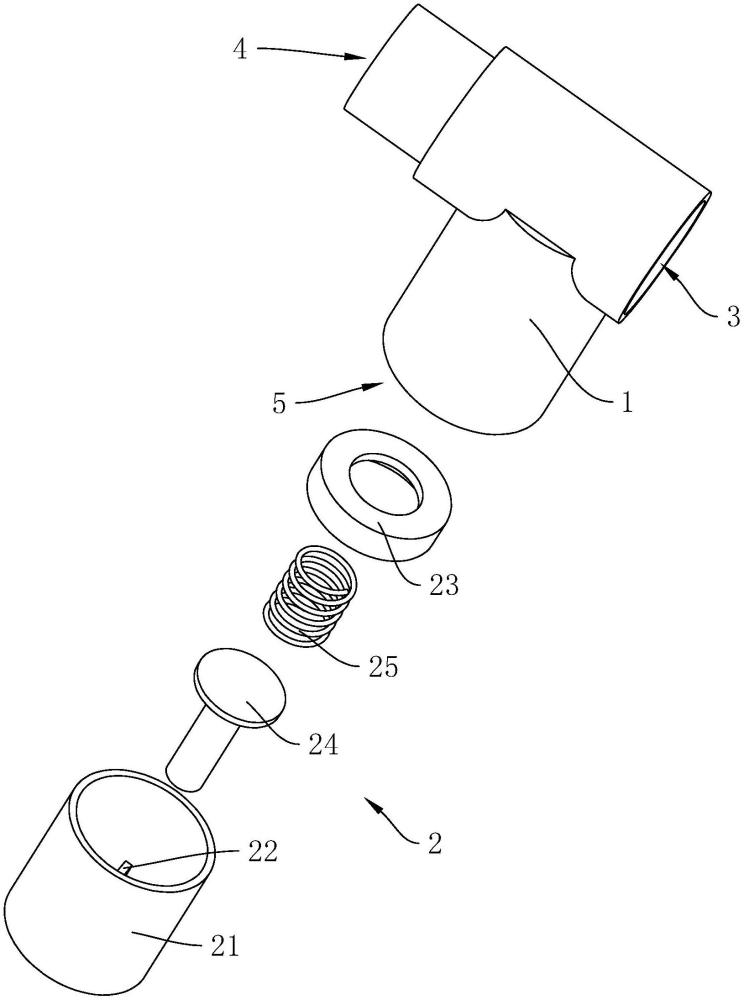

11、可選的，所述單向閥組件還包括導向桿，所述導向桿連接于所述單向閥芯，所述單向閥組件還包括固定安裝于所述第二出水通道內的連接件，所述連接件貫穿開設有滑動孔，并與所述安裝通道相互貫通；所述彈簧套設于所述導向桿，所述導向桿穿過所述滑動孔，并與所述連接件導向滑動配合。

12、可選的，所述控制件為配重塊，所述預緊力為所述配重塊的重力，所述進水通道的進水壓力小于所述配重塊的重力時，所述配重塊關閉所述第二出水通道；所述進水通道的進水壓力大于所述配重塊的重力時，所述配重塊打開第二出水通道。

13、可選的，還包括與所述進水通道接通的水泵。

14、通過采用上述技術方案，通過水泵的功率可以改變進水通道的水流壓力。

15、可選的，通過調節所述水泵的輸出功率，進而調節所述進水通道的進水壓力，所述水泵的輸出功率超過預設功率時，所述進水通道的進水壓力大于所述預緊力，所述水泵的輸出功率未超過預設功率時，所述進水通道的進水壓力小于所述預緊力。

16、另一方面，本申請提供的一種馬桶，采用如下的技術方案：

17、一種馬桶，包括供水管道、主沖管道、洗凈管道以及上述的穩流切換出水結構，所述進水通道與所述供水管道連通，所述第一出水通道與所述第二出水通道其中之一與所述主沖管道連通，另一與所述洗凈管道連通。

18、可選的，所述第一出水通道與所述洗凈管道連通，所述第二出水通道與所述主沖管道連通，馬桶沖刷過程中，通過調節所述進水通道的進水壓力與所述預緊力之間的壓力差進而控制所述第二出水通道的開閉。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.應用時，當需要打開單個水路時，通過控制件關閉第二出水通道，此時進水通道的水能夠從第一出水通道流出；當需要打開兩個水路時，通過控制件打開第二出水通道，此時進水通道的水能夠從第一出水通道和第二出水通道同時流出，進而實現不同功能的切換供水，由于第一出水通道與第二出水通道共用一個進水通道，因此，當水壓較大時，第一出水通道與第二出水通道對水流實現分流，減緩水流流出的湍急程度，從而實現穩流效果；

21、2.需要同時打開第一出水通道與第二出水通道時，增大水流壓力至大于預緊力，進而通過調節進水通道的水壓就可以輕松實現切換供水，并且此時第一出水通道與第二出水通道同時打開對水流進行分流，不會因進水通道水壓增大而導致出水通道的流量變大，從而實現了穩流效果；

22、3.馬桶采用穩流切換出水結構可以同時打開兩個水路，并且具有穩流的效果；

23、4.還包括與所述進水通道接通的水泵,通過調節所述水泵的輸出功率，進而調節所述進水通道的進水壓力，所述水泵的輸出功率超過預設功率時，所述進水通道的進水壓力大于所述預緊力，所述水泵的輸出功率未超過預設功率時，所述進水通道的進水壓力小于所述預緊力,通過采用上述技術方案，通過水泵的功率可以改變進水通道的水流壓力，進而實現水路的切換。

技術特征：

1.一種穩流切換出水結構，其特征在于：包括分流管道與控制件，所述分流管道開設有進水通道、第一出水通道與第二出水通道，所述進水通道分別與所述第一出水通道和所述第二出水通道相連通，所述控制件用于打開或者關閉所述第二出水通道；或者是，所述控制件用于打開或者部分關閉所述第二出水通道；

2.根據權利要求1所述的一種穩流切換出水結構，其特征在于：所述控制件具有預緊力，所述控制件在所述預緊力作用下關閉所述第二出水通道，當所述進水通道的進水壓力大于所述預緊力時，所述控制件打開所述第二出水通道，所述進水通道的水從所述第一出水通道與所述第二出水通道同時流出。

3.根據權利要求2所述的一種穩流切換出水結構，其特征在于：所述控制件為單向閥組件，所述單向閥組件包括單向閥芯以及彈簧，所述預緊力為所述彈簧的彈力；

4.根據權利要求3所述的一種穩流切換出水結構，其特征在于：所述單向閥組件還包括導向桿，所述導向桿連接于所述單向閥芯，所述單向閥組件還包括固定安裝于所述第二出水通道內的連接件，所述連接件貫穿開設有滑動孔，并與安裝通道相互貫通；所述彈簧套設于所述導向桿，所述導向桿穿過所述滑動孔，并與所述連接件導向滑動配合。

5.根據權利要求2所述的一種穩流切換出水結構，其特征在于：所述控制件為配重塊，所述預緊力為所述配重塊的重力，所述進水通道的進水壓力小于所述配重塊的重力時，所述配重塊關閉所述第二出水通道；所述進水通道的進水壓力大于所述配重塊的重力時，所述配重塊打開第二出水通道。

6.根據權利要求2所述的一種穩流切換出水結構，其特征在于：還包括與所述進水通道接通的水泵。

7.根據權利要求6所述的一種穩流切換出水結構，其特征在于：通過調節所述水泵的輸出功率，進而調節所述進水通道的進水壓力，所述水泵的輸出功率超過預設功率時，所述進水通道的進水壓力大于所述預緊力，所述水泵的輸出功率未超過預設功率時，所述進水通道的進水壓力小于所述預緊力。

8.一種馬桶，其特征在于：包括供水管道、主沖管道、洗凈管道以及如權利要求1-7任一所述的穩流切換出水結構，所述進水通道與所述供水管道連通，所述第一出水通道與所述第二出水通道其中之一與所述主沖管道連通，另一與所述洗凈管道連通。

9.根據權利要求8所述的一種馬桶，其特征在于：所述第一出水通道與所述洗凈管道連通，所述第二出水通道與所述主沖管道連通，馬桶沖刷過程中，通過調節所述進水通道的進水壓力與所述預緊力之間的壓力差進而控制所述第二出水通道的開閉。

技術總結
本申請涉及馬桶技術領域，提供了一種穩流切換出水結構以及馬桶，穩流切換出水結構包括分流管道與控制件，所述分流管道開設有進水通道、第一出水通道與第二出水通道，所述控制件用于打開或者關閉所述第二出水通道；當所述控制件關閉所述第二出水通道時，所述進水通道的水從所述第一出水通道流出；當所述控制件打開所述第二出水通道時，所述進水通道的水從所述第一出水通道和所述第二出水通道同時流出。基于此，能夠在同時開啟水路時，使水路達到穩流的效果。

技術研發人員：陳海濱,賴新兆,鐘志軍
受保護的技術使用者：廈門瑞爾特衛浴科技股份有限公司
技術研發日：20240705
技術公布日：2025/4/28
