本技術專利涉及建筑施工，具體而言，涉及帶有止水翼環的降水井封堵結構。

背景技術：

1、在城市地下空間發展過程中，深基坑工程成為建筑領域的重點建設項目，基坑開挖前應對采取坑內降排水措施，確保水位線在開挖面50cm以下，通常的降水措施是在基坑內按照相關規定布設一定數量的降水井，但是，對降水井封堵一直是施工重難點。

2、目前常見的封堵方法：一是對降水井進行簡單的回填封堵；二是采用普通的鋼套管進行接長封堵；三是對降水井周圍結構混凝土進行加厚處理；目前這些方法封堵效果都并不是很好，后期降水井周圍經常會出現滲漏水現象，甚至影響結構的正常使用。

技術實現思路

1、本實用新型的目的在于提供帶有止水翼環的降水井封堵結構，旨在解決現有技術中，降水井周圍滲漏水的問題。

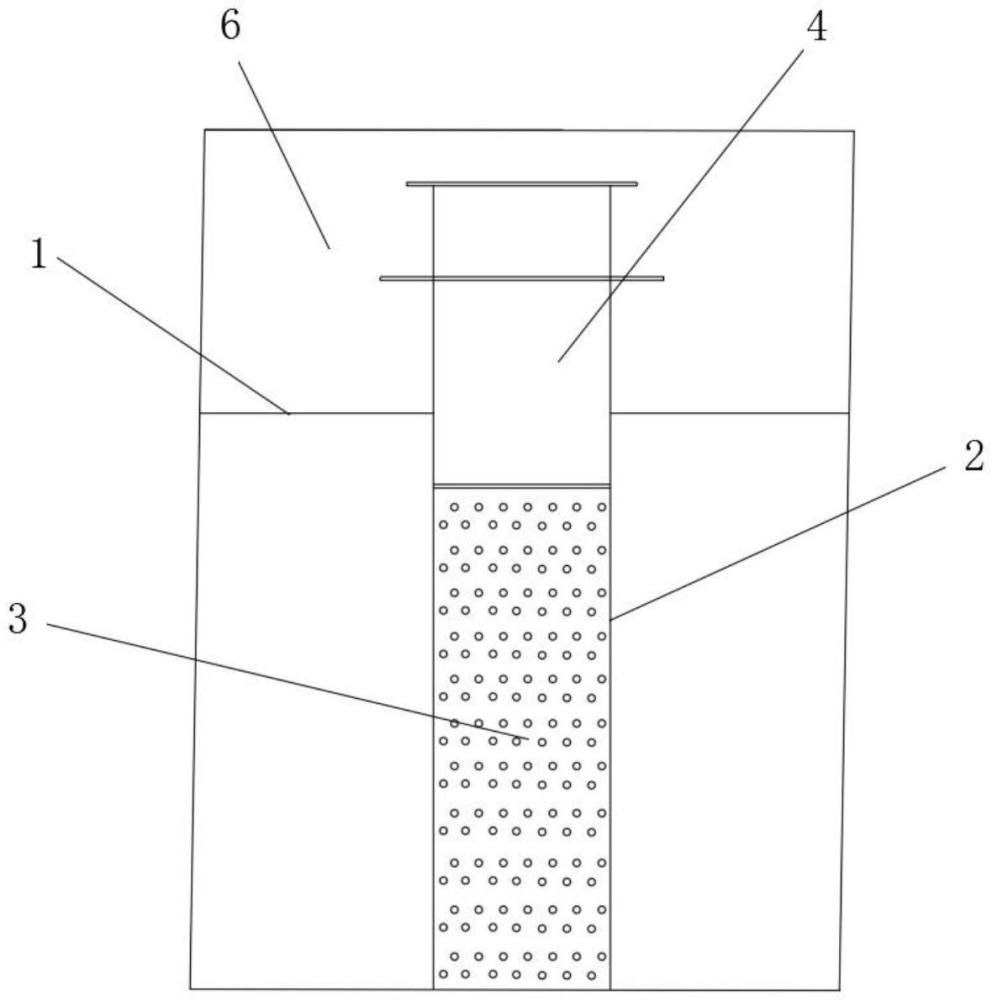

2、本實用新型是這樣實現的，帶有止水翼環的降水井封堵結構，包括基坑，所述基坑內開設有降水井，降水井的最底端安裝有井管，井管的頂端連接有鋼套筒，鋼套筒的頂端活動安裝有盲板，所述基坑內澆筑有砼結構板，鋼套筒被澆筑在砼結構板內，所述鋼套筒的外邊緣處安裝有環形的止水翼環，止水翼環至砼結構板底端的距離大于15cm。

3、優選的，所述井管上均勻分布有若干個濾孔，若干個濾孔的尺寸均小于砂礫的尺寸。

4、優選的，所述井管和鋼套筒均為高強度金屬材質。

5、優選的，所述井管和鋼套筒之間采用焊接的方式連接。

6、優選的，所述鋼套筒的頂端安裝有法蘭，法蘭于施工前預制在鋼套筒上。

7、優選的，所述法蘭和盲板之間設置有膠墊，膠墊、盲板和法蘭三者的尺寸相同。

8、優選的，所述盲板的外曲面上安裝有裙邊，裙邊的內曲面與法蘭的外曲面尺寸相適配。

9、優選的，所述裙邊內彈性連接有若干個連接塊，若干個連接塊能夠裸露于裙邊以外位置，法蘭上開設有若干個連接槽，若干個連接塊滑動適配在連接槽內。

10、優選的，所述裙邊內彈性連接有若干個連接塊，若干個連接塊能夠裸露于裙邊以外位置，法蘭上開設有若干個連接槽，若干個連接塊滑動適配在連接槽內。

11、優選的若干個連接塊靠近鋼套筒的一端均開設有傾斜面。

12、與現有技術相比，本實用新型提供的帶有止水翼環的降水井封堵結構，通過將井管與鋼套管焊接為一個整體，將其放入降水井內，之后將盲板活動安裝在鋼套筒上，之后向基坑內澆筑砼結構板，該結構通過將井管和鋼套筒放入降水井內的方式使得降水井周圍的泥土能夠有效被限制在井管之外，從而確保降水井不會被泥土侵蝕致使降水井的降水功能受影響；通過在基坑內澆筑砼結構板，使得井管以及鋼套筒能夠被有效限定在特定位置，同時具有良好的防水效果，同時有效提高了降水井周圍滲漏水的防滲漏效果。

技術特征：

1.帶有止水翼環的降水井封堵結構，包括基坑，其特征在于，所述基坑內開設有降水井，降水井的最底端安裝有井管，井管的頂端連接有鋼套筒，鋼套筒的頂端活動安裝有盲板，所述基坑內澆筑有砼結構板，鋼套筒被澆筑在砼結構板內，所述鋼套筒的外邊緣處安裝有環形的止水翼環，止水翼環至砼結構板底端的距離大于15cm。

2.如權利要求1所述的帶有止水翼環的降水井封堵結構，其特征在于，所述井管上均勻分布有若干個濾孔，若干個濾孔的尺寸均小于砂礫的尺寸。

3.如權利要求1所述的帶有止水翼環的降水井封堵結構，其特征在于，所述井管和鋼套筒均為高強度金屬材質。

4.如權利要求1所述的帶有止水翼環的降水井封堵結構，其特征在于，所述井管和鋼套筒之間采用焊接的方式連接。

5.如權利要求1所述的帶有止水翼環的降水井封堵結構，其特征在于，所述鋼套筒的頂端安裝有法蘭，法蘭于施工前預制在鋼套筒上。

6.如權利要求5所述的帶有止水翼環的降水井封堵結構，其特征在于，所述法蘭和盲板之間設置有膠墊，膠墊、盲板和法蘭三者的尺寸相同。

7.如權利要求1所述的帶有止水翼環的降水井封堵結構，其特征在于，盲板距離砼結構板頂端的距離大于15cm。

8.如權利要求1所述的帶有止水翼環的降水井封堵結構，其特征在于，所述盲板的外曲面上安裝有裙邊，裙邊的內曲面與法蘭的外曲面尺寸相適配。

9.如權利要求8所述的帶有止水翼環的降水井封堵結構，其特征在于，所述裙邊內彈性連接有若干個連接塊，若干個連接塊能夠裸露于裙邊以外位置，法蘭上開設有若干個連接槽，若干個連接塊滑動適配在連接槽內。

10.如權利要求9所述的帶有止水翼環的降水井封堵結構，其特征在于，若干個連接塊靠近鋼套筒的一端均開設有傾斜面。

技術總結
本技術涉及建筑施工技術領域，公開了帶有止水翼環的降水井封堵結構，包括基坑，基坑內開設有降水井，降水井的最底端安裝有井管，井管的頂端連接有鋼套筒，鋼套筒的頂端活動安裝有盲板，基坑內澆筑有砼結構板，鋼套筒被澆筑在砼結構板內，該結構通過將井管和鋼套筒放入降水井內的方式使得降水井周圍的泥土能夠有效被限制在井管之外，從而確保降水井不會被泥土侵蝕致使降水井的降水功能受影響；通過在基坑內澆筑砼結構板，使得井管以及鋼套筒能夠被有效限定在特定位置，同時具有良好的防水效果，同時有效提高了降水井周圍滲漏水的防滲漏效果。

技術研發人員：李明,遲占明,劉宇霖,劉雄飛,敖海龍,何偉強,彭雙林,牛雙建,馬麗偉,黃旭生,胡小松,梁云橋,趙軒,李向東,余欽聰,周志偉
受保護的技術使用者：深圳市政集團有限公司
技術研發日：20240705
技術公布日：2025/4/28
