本發明涉及粗紗風機領域，具體為一種可改變風量大小的粗紗風機。

背景技術：

1、棉紡織行業在生產過程中往往伴有飛絮塵雜，這些飛絮塵雜落于干燥處形成棉團，影響生產環境，飛絮混入粗紗條，會造成條干不勻，嚴重時會直接降低粗紗的質量，而且這些纖維物易燃，任其散落會增加車間的隱患，因此徹底的清掃是保證車間環境、產品質量、機器壽命，特別是生產的關鍵一環，現有技術中多采用粗紗風機對飛絮進行收集。

2、現有的粗紗風機多安裝在移動結構上在生產線上往復游走，將生產線上的飛絮吸入，飛絮進入管道后再經過負壓系統統一處理，在負壓風管一端一般設有擋板擋住吸風口，用于收集飛絮，當飛絮量較多時，現有技術往往是通過加大粗紗風機管路的直徑來實現多角度的飛絮收集。

3、但現有的粗紗風機往往不能夠很好的調節進風的風量，常以同一功率運行，當飛絮量較少的情況下，持續高速運轉粗紗風機易造成不必要的浪費，簡單的降低風機電機的功率易造成進風口處的負壓不足，從而不能夠很好的飛絮進行收集。

技術實現思路

1、基于此，本發明的目的是提供一種可改變風量大小的粗紗風機，以解決現有的粗紗風機往往不能夠很好的調節進風的風量的技術問題。

2、為實現上述目的，本發明提供如下技術方案：一種可改變風量大小的粗紗風機，包括固定筒，所述固定筒通過連接結構連接有活動筒，所述活動筒的末端連接有安裝盒，所述安裝盒為柱狀結構，且兩端開口，所述安裝盒內轉動連接有多組擋風片，多組所述擋風片的一面皆固定連接有活動軸，多組所述活動軸皆滑動連接在調節環內，所述調節環上設置有配合活動軸的弧槽，所述調節環的外圍固定連接有齒環，所述安裝盒的外壁設置有風口調節電機，所述風口調節電機的輸出端穿入安裝盒內固定連接有驅動齒輪，所述驅動齒輪與齒環相嚙合。

3、通過采用上述技術方案，通過在管道的末端設置安裝盒，在安裝盒的背面設置驅動電機，通過驅動電機驅動調節環轉動，利用調節環上的弧槽配合擋風片上的活動軸使呈環狀等距間隔轉動連接在安裝盒內的擋風片同時轉動，由于擋風片本身特制的弧形結構，當所有的擋風片同時旋轉的時候，就能夠實現調節安裝盒內徑的大小，進而達便捷的到調節風量的目的。

4、本發明進一步設置為，所述固定筒的一端轉動連接有第一轉環，所述第一轉環固定連接有第一連接架，所述第一連接架的另一端轉動連接有第二轉環，所述第二轉環的另一面固定連接有第二連接架，所述第二連接架的另一端轉動連接有第三轉環，所述第三轉環轉動連接活動筒。

5、通過采用上述技術方案，通過多組連接架以及轉環的結構實現風機進風口的多角度調節，以適應較大范圍的飛絮收集工作。

6、本發明進一步設置為，所述固定筒內設置有風機組。

7、通過采用上述技術方案，通過風機組的工作制造負壓，利用負壓將空氣中的飛絮吸入。

8、本發明進一步設置為，所述固定筒與活動筒之間的連接結構外套有柔性套。

9、通過采用上述技術方案，柔性套使連接結構處保持較好的氣密性，同時也能夠使連接結構正常的轉動。

10、本發明進一步設置為，所述第一連接架與第二連接架皆呈三角形結構。

11、通過采用上述技術方案，三角形結構的連接架相互配合使活動筒能夠朝向更復雜的角度。

12、本發明進一步設置為，所述安裝盒內呈環狀均勻間隔設置有多組固定軸，所述擋風片轉動連接在固定軸上。

13、通過采用上述技術方案，擋風片以固定軸為軸轉動。

14、本發明進一步設置為，多組所述擋風片皆不處于同一平面。

15、通過采用上述技術方案，避免擋風片在轉動的過程中相互影響而無法轉動。

16、本發明進一步設置為，所述安裝盒的內壁設置有供調節環轉動的環槽，且在環槽的外圍設置有供齒環轉動的凹槽。

17、通過采用上述技術方案，避免調節環在驅動齒輪的驅動下產生位移。

18、本發明進一步設置為，所述安裝盒內的調節環與安裝盒同軸。

19、通過采用上述技術方案，使調節環能夠均勻的使多組擋風片按照設定的軌跡運動，進而達到調節開口大小的目的。

20、綜上所述，本發明主要具有以下有益效果：

21、1、本發明通過在管道的末端設置安裝盒，在安裝盒的背面設置驅動電機，通過驅動電機驅動調節環轉動，利用調節環上的弧槽配合擋風片上的活動軸使呈環狀等距間隔轉動連接在安裝盒內的擋風片同時轉動，由于擋風片本身特制的弧形結構，當所有的擋風片同時旋轉的時候，就能夠實現調節安裝盒內徑的大小，進而達便捷的到調節風量的目的；

22、2、本發明通過設置多組轉動環，在轉動環之間固定連接傾斜的框架結構，在框架結構上設置驅動轉動環轉動的電機，當電機工作時即可實現各組轉動環以其自身軸線旋轉，反應在整個裝置上時，能夠實現活動筒的多角度自由調節，進而實現更好且更便捷收集各個方向上飛絮的目的。

技術特征：

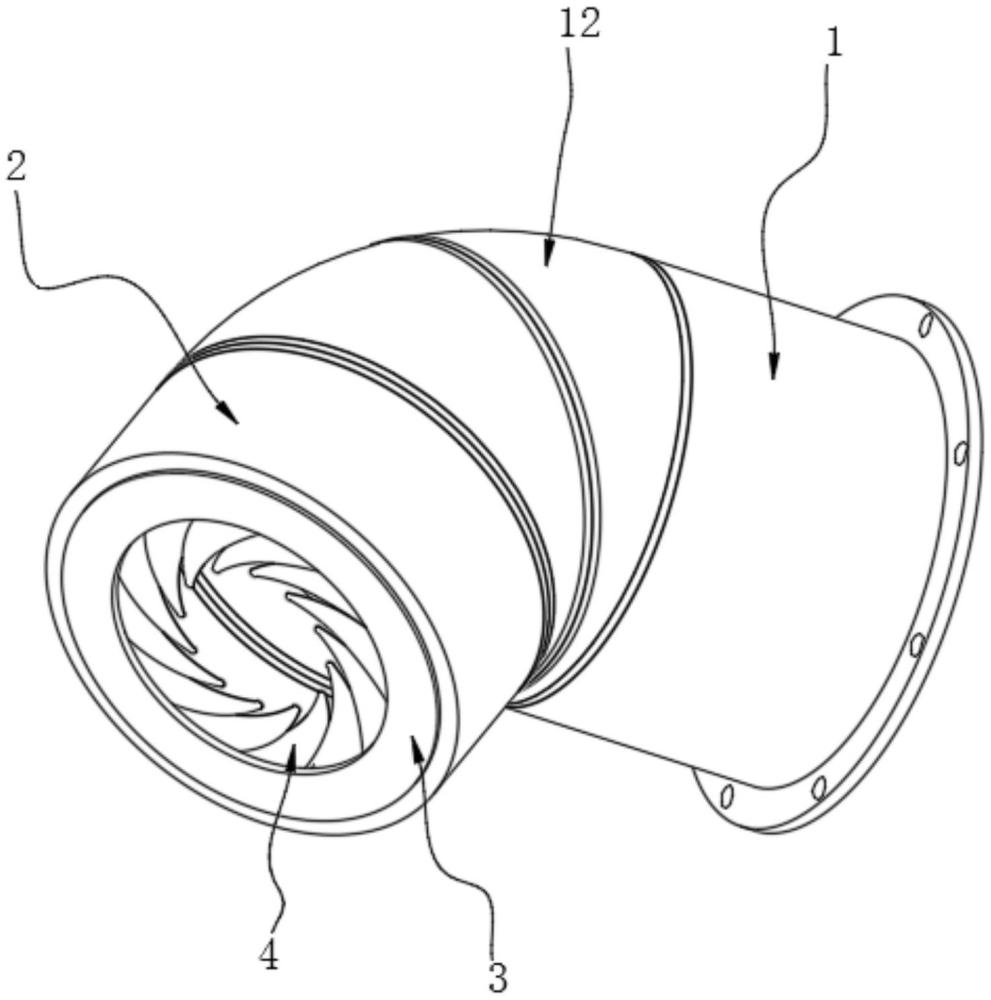

1.一種可改變風量大小的粗紗風機，包括固定筒(1)，所述固定筒(1)通過連接結構連接有活動筒(2)，所述活動筒(2)的末端連接有安裝盒(3)，其特征在于：所述安裝盒(3)為柱狀結構，且兩端開口，所述安裝盒(3)內轉動連接有多組擋風片(4)，多組所述擋風片(4)的一面皆固定連接有活動軸(8)，多組所述活動軸(8)皆滑動連接在調節環(9)內，所述調節環(9)上設置有配合活動軸(8)的弧槽(10)，所述調節環(9)的外圍固定連接有齒環(11)，所述安裝盒(3)的外壁設置有風口調節電機(5)，所述風口調節電機(5)的輸出端穿入安裝盒(3)內固定連接有驅動齒輪(6)，所述驅動齒輪(6)與齒環(11)相嚙合。

2.根據權利要求1所述的可改變風量大小的粗紗風機，其特征在于：所述固定筒(1)的一端轉動連接有第一轉環(14)，所述第一轉環(14)固定連接有第一連接架(15)，所述第一連接架(15)的另一端轉動連接有第二轉環(16)，所述第二轉環(16)的另一面固定連接有第二連接架(17)，所述第二連接架(17)的另一端轉動連接有第三轉環(18)，所述第三轉環(19)轉動連接活動筒(2)。

3.根據權利要求1所述的可改變風量大小的粗紗風機，其特征在于：所述固定筒(1)內設置有風機組(13)。

4.根據權利要求1所述的可改變風量大小的粗紗風機，其特征在于：所述固定筒(1)與活動筒(2)之間的連接結構外套有柔性套(12)。

5.根據權利要求2所述的可改變風量大小的粗紗風機，其特征在于：所述第一連接架(15)與第二連接架(17)皆呈三角形結構。

6.根據權利要求1所述的可改變風量大小的粗紗風機，其特征在于：所述安裝盒(3)內呈環狀均勻間隔設置有多組固定軸(7)，所述擋風片(4)轉動連接在固定軸(7)上。

7.根據權利要求1所述的可改變風量大小的粗紗風機，其特征在于：多組所述擋風片(4)皆不處于同一平面。

8.根據權利要求1所述的可改變風量大小的粗紗風機，其特征在于：所述安裝盒(3)的內壁設置有供調節環(9)轉動的環槽，且在環槽的外圍設置有供齒環(11)轉動的凹槽。

9.根據權利要求8所述的可改變風量大小的粗紗風機，其特征在于：所述安裝盒(3)內的調節環(9)與安裝盒(3)同軸。

技術總結
本發明公開了一種可改變風量大小的粗紗風機，涉及粗紗風機領域,包括固定筒，所述固定筒通過連接結構連接有活動筒，所述活動筒的末端連接有安裝盒，所述安裝盒為柱狀結構，且兩端開口，所述安裝盒內轉動連接有多組擋風片，多組所述擋風片的一面皆固定連接有活動軸，多組所述活動軸皆滑動連接在調節環內，所述調節環上設置有配合活動軸的弧槽，所述調節環的外圍固定連接有齒環，所述安裝盒的外壁設置有風口調節電機，所述風口調節電機的輸出端穿入安裝盒內固定連接有驅動齒輪，所述驅動齒輪與齒環相嚙合。本發明通過在管道的末端設置擋風片，當所有的擋風片同時旋轉的時候，就能夠實現調節安裝盒內徑的大小，進而達便捷的到調節風量的目的。

技術研發人員：高志國,郭永平,張太寬,萬寶,楊旭霞,戴軍偉
受保護的技術使用者：寧夏如意科技時尚產業有限公司
技術研發日：
技術公布日：2025/4/28
