本技術涉及地下排水,具體為一種超大型地下排水機構。
背景技術:
1、地下排水機構,指的是一系列用于排除或管理地下水的設施和系統。這些設施在城市基礎設施建設中扮演著至關重要的角色,對于保障城市排水暢通、防止水患、保護土壤和地下水環境具有重要意義,而地下排水機構在過濾雨水方面扮演著至關重要的角色。
2、現有的超大型地下排水機構還存在以下問題,現有裝置一般是通過過濾板對雨水內的雜質進行過濾,參考公開號為cn219196186u的專利申請所公開的一種雨水分流式防逆流排水機構,該實用新型通過過濾板對雨水進行過濾雜質,且傾斜的過濾板使雜質滑落至排水箱的兩側,驅動器定時運行帶動絲杠轉動使過濾板底部至排污口處,使雜質通過排污口自動滑落出排水箱,且過濾板升降可以對排水箱的內壁進行除垢工作,相較于現有技術,節省人力資源消耗。
3、然而如上技術該裝置是通過配重導板帶動過濾板上的刮板對雜質進行刮取匯集,方便對雜質進行收集,而現有裝置的這種清理組件難以全面地對濾板進行清理,可能會有雜質殘留,清理效果一般。
技術實現思路
1、針對現有技術的不足,本實用新型提供了一種超大型地下排水機構,解決了現有的超大型地下排水機構的清理組件難以全面地對濾板進行清理,清理效果一般的問題。
2、為實現以上目的,本實用新型通過以下技術方案予以實現:一種超大型地下排水機構,包括排水箱,所述排水箱的左右兩側均固定安裝有排水管,所述排水箱的內部設置有雨水排水機構用于防止下水管堵塞,所述雨水排水機構包括:
3、濾除組件,設置在排水箱的內部用于對雨水內的雜質進行濾除,所述濾除組件包括開設在排水箱內腔的前后兩側均開設有活動槽,所述活動槽的內部活動安裝有活動塊,所述活動塊的相對側固定安裝有v形濾板,所述排水箱內腔的左右兩側均開設有槽口,所述排水箱的內部設置有清理組件用于清理v形濾板濾除下來的雜質;
4、收集組件,設置在排水箱的外側用于收集清理下來的雜質。
5、優選的,所述清理組件包括活動安裝在活動槽的內部的螺桿,所述排水箱頂面的前后兩側均固定安裝有保護殼,所述保護殼內腔的頂面固定安裝有馬達,所述排水箱內腔前后兩側的左右兩端均開設有滑槽,所述滑槽的內部固定安裝有限位桿,所述限位桿的外側套接有彈簧,所述限位桿的外側活動安裝有滑塊,所述滑塊的相對側固定安裝有刮板。
6、優選的,所述螺桿的底端螺紋貫穿活動塊的頂面并活動安裝在活動槽的底面,所述螺桿的頂端活動貫穿活動槽的內部并固定安裝在馬達的輸出端。
7、優選的,所述彈簧遠離滑塊的一端固定安裝在滑槽的一側,所述彈簧靠近滑塊的一端固定安裝在滑塊的一側,所述槽口的一側貫穿排水箱的內部并延伸至排水箱的外側。
8、優選的,所述收集組件包括固定安裝在排水箱左右兩側的固定箱,所述固定箱的內部活動安裝有收集箱,所述收集箱的頂面固定安裝有蓋板,所述收集箱靠近排水箱的一側開設有收集槽,所述固定箱的底面開設有若干濾孔,所述固定箱的底面固定安裝有連接管,所述收集槽位于槽口的一側。
9、優選的,所述連接管的底端貫穿排水管的外側并延伸至排水管的內部,所述收集箱的頂面活動貫穿固定箱的內部并固定安裝在蓋板的底面。
10、有益效果
11、本實用新型提供了一種超大型地下排水機構。與現有技術相比具備以下
12、有益效果:
13、(1)、該超大型地下排水機構,通過設置的刮板和活動塊方便對v形濾板上的雜質進行清理,當雨水進入排水箱的內部時通過v形濾板會將雨水內的雜質過濾下來,當需要進行清理時啟動馬達帶動螺桿旋轉通過活動塊帶動v形濾板升起,接著v形濾板的頂面會接觸刮板的底面,然后刮板會順著v形濾板的斜面將v形濾板上面的雜物向左右兩側推動,接著雜物便會通過槽口掉落至收集組件的內部進行收集,可以全面地對v形濾板進行清理,避免雜質殘留影響流水造成堵塞,清理效果好。
14、(2)、該超大型地下排水機構,通過設置的收集箱和收集槽方便對濾除組件清理下來的雜質進行收集,在清理時雜質會通過收集槽落到收集箱的內部進行收集,而部分雨水會通過濾孔流出收集箱的內部,接著雨水會通過連接管流入排水管內部排出裝置,當需要對收集箱內的雜質進行清理時拉動蓋板帶動收集箱抽出固定箱的內部,便可以對收集箱內部的雜質進行清理,便于清理,實用性好。

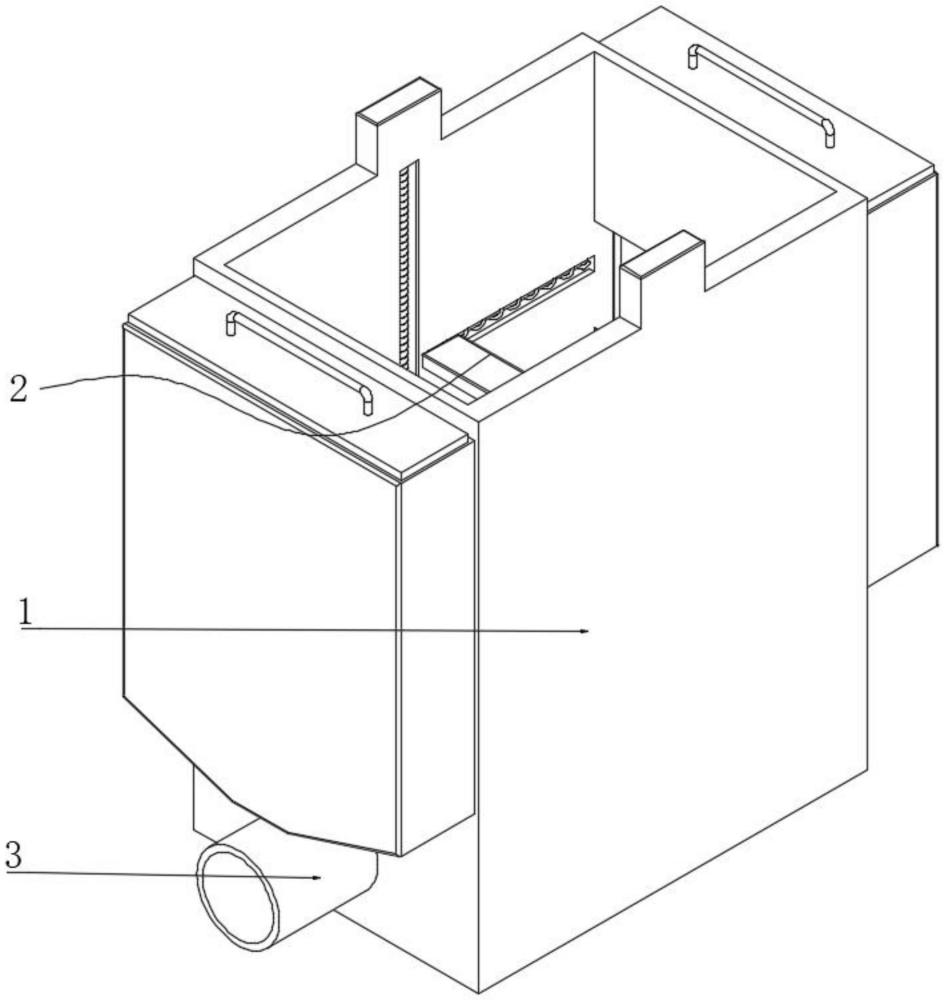

1.一種超大型地下排水機構,包括排水箱(1),其特征在于:所述排水箱(1)的左右兩側均固定安裝有排水管(3),所述排水箱(1)的內部設置有雨水排水機構(2)用于防止下水管堵塞,所述雨水排水機構(2)包括:
2.根據權利要求1所述的一種超大型地下排水機構,其特征在于:所述清理組件包括活動安裝在活動槽(218)的內部的螺桿(213),所述排水箱(1)頂面的前后兩側均固定安裝有保護殼(2110),所述保護殼(2110)內腔的頂面固定安裝有馬達(219),所述排水箱(1)內腔前后兩側的左右兩端均開設有滑槽(217),所述滑槽(217)的內部固定安裝有限位桿(216),所述限位桿(216)的外側套接有彈簧(215),所述限位桿(216)的外側活動安裝有滑塊(2111),所述滑塊(2111)的相對側固定安裝有刮板(214)。
3.根據權利要求2所述的一種超大型地下排水機構,其特征在于:所述螺桿(213)的底端螺紋貫穿活動塊(211)的頂面并活動安裝在活動槽(218)的底面,所述螺桿(213)的頂端活動貫穿活動槽(218)的內部并固定安裝在馬達(219)的輸出端。
4.根據權利要求2所述的一種超大型地下排水機構,其特征在于:所述彈簧(215)遠離滑塊(2111)的一端固定安裝在滑槽(217)的一側,所述彈簧(215)靠近滑塊(2111)的一端固定安裝在滑塊(2111)的一側,所述槽口(2112)的一側貫穿排水箱(1)的內部并延伸至排水箱(1)的外側。
5.根據權利要求1所述的一種超大型地下排水機構,其特征在于:所述收集組件(22)包括固定安裝在排水箱(1)左右兩側的固定箱(222),所述固定箱(222)的內部活動安裝有收集箱(223),所述收集箱(223)的頂面固定安裝有蓋板(221),所述收集箱(223)靠近排水箱(1)的一側開設有收集槽(224),所述固定箱(222)的底面開設有若干濾孔(225),所述固定箱(222)的底面固定安裝有連接管(226),所述收集槽(224)位于槽口(2112)的一側。
6.根據權利要求5所述的一種超大型地下排水機構,其特征在于:所述連接管(226)的底端貫穿排水管(3)的外側并延伸至排水管(3)的內部,所述收集箱(223)的頂面活動貫穿固定箱(222)的內部并固定安裝在蓋板(221)的底面。
