本技術涉及pvc管件，具體涉及一種暗地漏。

背景技術：

1、pvc-u排水管件所使用的暗地漏，就是表面看不見的漏水孔,在地磚下面防水層上面，能很好的排出地磚下面的水，能很好的消除衛生間異味和漏水隱患。

2、現有的暗地漏管件，在地漏管件使用時無法于管材內部進行防水涂料的涂刷；并且其滲水篩較為低矮，致使滲水面積較小，經過長期的使用過后管件內容易造成堵塞現象，容易產生異味。

技術實現思路

1、本實用新型目的是針對現有技術的不足，提出一種暗地漏，用于解決在地漏管件使用時無法于管材內部進行防水涂料的涂刷；并且其滲水篩較為低矮，致使滲水面積較小，經過長期的使用過后管件內容易造成堵塞現象，容易產生異味的技術問題。

2、為實現上述目的，本實用新型采用了如下的技術方案：

3、一種暗地漏，包括暗地漏本體和暗地漏套，所述暗地漏本體分為暗地漏管件和頂蓋，所述頂蓋上設有若干個漏水口，且該若干個漏水口與暗地漏管件相導通，所述頂蓋下端沿著頂蓋的周向邊緣處設有若干個牙狀過濾齒，所述暗地漏管件上以暗地漏管件的軸心為中心線設有若干個凸塊，且若干個凸塊均勻環設在暗地漏管件的周向外壁，所述暗地漏本體穿設進暗地漏套,且暗地漏本體和暗地漏套之間存在間隙。

4、工作原理：

5、當需要對通過暗地漏對衛生間消除以為和漏水隱患時，此時，操作人員先將暗地漏套插入至衛生間地面的管材內，然后將填埋時填埋高度與暗地漏套上的平面相平齊，接著將暗地漏套的平面以及內側面涂刷防水涂料，最后將暗地漏本體穿入至暗地漏套內。

6、本實用新型的有益效果為：

7、與現有技術相比，本申請文件在暗地漏安裝之前，還安裝了與暗地漏相適配的暗地漏套，且暗地漏套的下端符合一般家庭衛生間地面的管材直徑，通過該種設計的暗地漏套能夠更高效的為暗地漏進行防水涂料作業，進而讓水能夠順暢的排入到管材之中。

技術特征：

1.一種暗地漏，其特征在于：包括暗地漏本體(1)和暗地漏套(2)，所述暗地漏本體(1)分為暗地漏管件(3)和頂蓋(4)，所述頂蓋(4)上設有若干個漏水口(5)，且該若干個漏水口(5)與暗地漏管件(3)相導通，所述頂蓋(4)下端沿著頂蓋(4)的周向邊緣處設有若干個牙狀過濾齒(6)，所述暗地漏管件(3)上以暗地漏管件(3)的軸心為中心線設有若干個凸塊(7)，且若干個凸塊(7)均勻環設在暗地漏管件(3)的周向外壁，所述暗地漏本體(1)穿設進暗地漏套(2),且暗地漏本體(1)和暗地漏套(2)之間存在間隙。

2.根據權利要求1所述的一種暗地漏，其特征在于：若干個所述牙狀過濾齒(6)由內至外設置為第一圈牙狀過濾齒(8)、第二圈牙狀過濾齒(9)和第三圈牙狀過濾齒(10)，由內至外第一圈牙狀過濾齒(8)底面積小于第二圈牙狀過濾齒(9)的底面積，第二圈牙狀過濾齒(9)底面積小于第三圈牙狀過濾齒(10)的底面積，且第一圈牙狀過濾齒(8)、第二圈牙狀過濾齒(9)和第三圈牙狀過濾齒(10)之間分別相隔有間隙。

3.根據權利要求1所述的一種暗地漏，其特征在于：若干個牙狀過濾齒(6)的四個直角壁為倒角，且每個牙狀過濾齒(6)的橫截面積沿靠近頂蓋的方向逐漸增大。

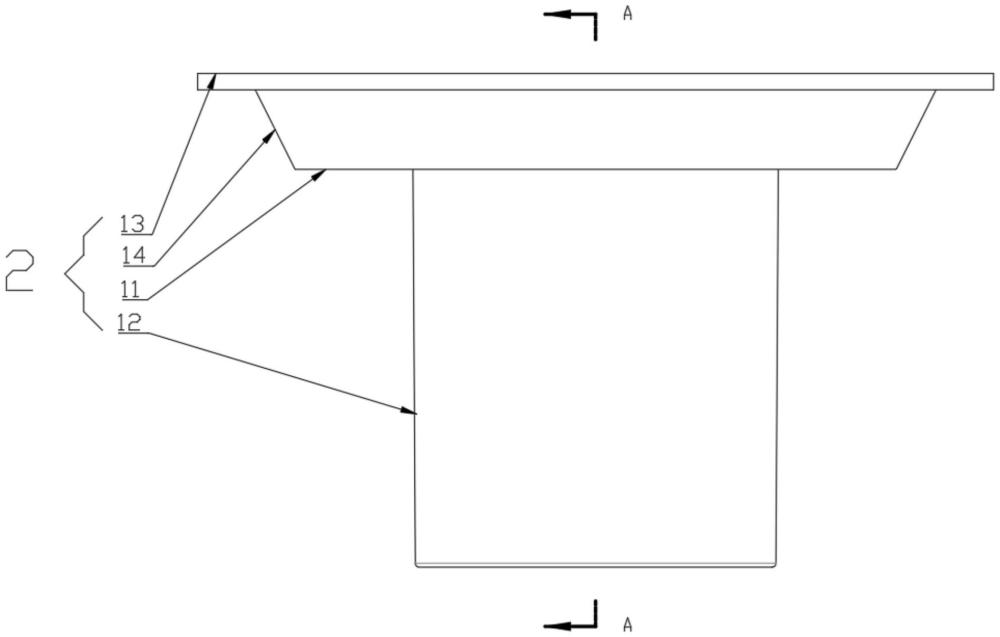

4.根據權利要求1所述的一種暗地漏，其特征在于：所述暗地漏套(2)包括套管(12)，所述套管(12)的頂端外圍設有環形的第一圓蓋(11)，第一圓蓋(11)邊緣設有外箱傾斜的套體側壁(14)，在套體側壁(14)的上端外圍設有環形的第二圓蓋(13)，所述暗地漏本體(1)穿設進暗地漏套(2)內，第二圓蓋(13)的上表面與頂蓋(4)的上表面平齊，牙狀過濾齒(6)與第一圓蓋(11)相抵接。

5.根據權利要求1所述的一種暗地漏，其特征在于：所述暗地漏管件(3)的高度低于套管(12)。

6.根據權利要求1所述的一種暗地漏，其特征在于：所述凸塊(7)與套管(12)之間的間隙由上至下逐漸變大。

技術總結
一種暗地漏，用于解決在地漏管件使用時無法于管材內部進行防水涂料的涂刷；并且其滲水篩較為低矮，致使滲水面積較小，經過長期的使用過后管件內容易造成堵塞現象，容易產生異味的技術問題，包括暗地漏本體和暗地漏套，所述暗地漏本體分為暗地漏管件和頂蓋，所述頂蓋上設有若干個漏水口，且該若干個漏水口與暗地漏管件相導通，所述頂蓋下端沿著頂蓋的周向邊緣處設有若干個牙狀過濾齒，所述暗地漏管件上以暗地漏管件的軸心為中心線設有若干個凸塊，且若干個凸塊均勻環設在暗地漏管件的周向外壁，所述暗地漏本體穿設進暗地漏套,且暗地漏本體和暗地漏套之間存在間隙。

技術研發人員：周先祿,胡孫睿
受保護的技術使用者：愛康企業集團（浙江）有限公司
技術研發日：20240715
技術公布日：2025/4/28
