本申請涉及水渠治理，尤其是涉及一種生態型溝渠。

背景技術：

1、隨著高標準基本農田建設項目的推進，我國廣大農村地區正在積極改善農田耕種條件，以保障農田灌溉和排澇。同時，社會對生態環境的保護意識逐漸增強，農田水體污染問題日益受到關注。構建并保持良好的溝渠濕地生態系統成為解決這一環境問題的重要途徑。

2、現有的生態型溝渠通常在溝渠沿長度方向兩側的側壁上開設種植槽，并在種植槽內種植水生植物以凈化水體。然而，這種方法存在種植槽內種植土流失、水位下降導致種植槽無法滿足種植需求以及溝渠中、底部水體凈化不足等問題，這些問題可能導致溝渠內泥沙堆積和異味產生，從而影響生態環境和農田灌溉質量。

技術實現思路

1、為了增強溝渠水體的凈化效果，本申請?zhí)峁┮环N生態型溝渠。

2、本申請?zhí)峁┑囊环N生態型溝渠采用如下的技術方案：

3、一種生態型溝渠，包括溝渠主體，所述溝渠主體沿長度相對兩側的側壁上均固定設置有水泥板，兩個所述水泥板的相對側上分別設置有第一種植機構，兩個所述水泥板相對側壁上開設有若干種植槽，所述種植槽在水泥板的側壁上均勻分布，所述第一種植機構包括對應填充在種植槽內的種植土以及一側水泥板上覆蓋若干種植槽的網罩，每個所述網罩均安裝在水泥板對應種植槽敞口處的側壁上，用于防止種植土流出所述種植槽，兩個所述水泥板之間靠近底部的位置還填充有凈化機構，所述溝渠主體內配合凈化機構的區域分布有若干豎向設置的導向桿，若干所述導向桿上共同滑動套設有浮于水面上方的浮板，且所述浮板上還設置有第二種植機構。

4、通過采用上述技術方案，水泥板起到加固溝渠主體側壁的作用，并提供了種植水生植物的種植槽，且種植槽帶有網罩的設置，有效地降低了種植土流失的可能性；通過凈化機構對水體進行凈化處理，同時配合浮板上的第二種植機構，能夠擴大水生植物的種植面積，從而提高水體的凈化效果。

5、可選的，兩個所述水泥板朝向溝渠主體的相對側間距自上而下內逐漸減小，使得所述溝渠主體寬度方向的截面呈倒八字型設置，且每個所述水泥板與溝渠主體內底壁之間的傾斜角度的范圍為105°-115°。

6、通過采用上述技術方案，溝渠主體的寬度方向截面呈倒八字型的設置既便于對種植土進行填充，又能有效地防止種植土流失。同時，每個水泥板與溝渠主體內底壁之間的傾斜角度控制在105°-115°范圍內，可以確保結構的穩定性。

7、可選的，所述凈化機構包括陶粒層、火山巖顆粒層和砂石層，所述陶粒層鋪設于溝渠主體的內底壁上，所述火山巖顆粒層鋪設于陶粒層上表面，所述砂石層鋪設在火山巖顆粒層的上表面，所述陶粒層、火山巖顆粒層和砂石層共同壓設在位于兩個水泥板相對側的網罩上。

8、通過采用上述技術方案，陶粒層、火山巖顆粒層和砂石層均具有良好的吸附、過濾等凈化功能，每個種類均成本低廉，鋪設于溝渠的內底壁，將三者進行組合，對水中不同直徑的雜質顆粒均可起到有效地吸附效果，不僅能夠有效地對水體進行過濾和凈化，同時對安裝鋪設在水泥板上的網罩起到進一步固定的效果。

9、可選的，所述浮板上均勻開通有若干豎向設置的放置孔，所述第二種植機構為對應每個放置孔設置的種植盆，所述種植盆沿豎向插接并穿設放置孔，且所述種植盆頂部的邊沿處搭接在浮板上，所述種植盆與放置孔一一對應且插接配合，所述種植盆延伸至浮板下方的側壁和底部之間開設有若干供水生植物根系穿過的通孔。

10、通過采用上述技術方案，浮板帶動若干種植盆在導向桿的導向下浮動，進而能夠根據水位的變化進行調整，使得若干種植盆始終位于水面上方，進而保證若干種植盆內的水生植物正常生長，種植盆上開設的通孔滿足水生植物根系生長，不僅提高水生植物的成活率，同時，種植盆內的植物能夠?qū)λw進行進一步的凈化處理，多重凈化機構配合，進一步提高了對水體的凈化效果。

11、可選的，所述浮板的下表面四周邊緣位置均設置有浮漂，且所述浮板由輕質塑料制成。

12、通過采用上述技術方案，輕質塑料制成的浮板減輕了浮板的重量，從而提高了浮力，同時浮漂在浮板上的平衡布設可以提高浮板漂浮在水面上的穩定性。

13、可選的，所述浮板上與導向桿滑動配合的孔洞內壁上設置有導向套，每個所述導向套均與導向桿之間滑動配合。

14、通過采用上述技術方案，導向套的設置可以減少導向桿與浮板之間因滑動摩擦而產生磨損的可能性，進一步提高導向桿與浮板之間滑動配合的穩定性。

15、可選的，每個所述導向桿延伸出溝渠主體的頂端通過螺紋轉動連接有堵頭，所述堵頭的直徑大于導向桿，并將所述導向套限位活動在堵頭的下方。

16、通過采用上述技術方案，堵頭的設置便于在溝渠水流湍急的情況下，防止導向套帶著浮板從導向桿上脫落的可能性，從而提高浮板承托第二種植機構的穩定性。

17、可選的，每個所述導向桿插接進入溝渠主體下方地基內的底端均設置有定位臺，所述定位臺呈倒錐形設置，所述定位臺插接進入溝渠地基內后，所述陶粒層均勻鋪設并覆蓋在定位臺的上表面。

18、通過采用上述技術方案，倒錐形定位臺的設置不僅提高導向桿沉樁時的便利性，同時陶粒層均勻鋪設并覆蓋在定位臺的上表面，多層凈化濾層壓制在定位臺的上表面，可以提高固定導向桿的穩定性，從而降低溝渠中湍急水流干擾導向桿穩定性的程度。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.水泥板起到加固溝渠主體側壁的作用，并提供了種植水生植物的種植槽，且種植槽帶有網罩的設置，有效地降低了種植土流失的可能性；通過凈化機構對水體進行凈化處理，同時配合浮板上的第二種植機構，能夠擴大水生植物的種植面積，從而提高水體的凈化效果；

21、2.溝渠主體的寬度方向截面呈倒八字型的設置既便于對種植土進行填充，又能有效地防止種植土流失。同時，每個水泥板與溝渠主體內底壁之間的傾斜角度控制在105°-115°范圍內，可以確保結構的穩定性；

22、3.陶粒層、火山巖顆粒層和砂石層均具有良好的吸附、過濾等凈化功能，每個種類均成本低廉，鋪設于溝渠的內底壁，將三者進行組合，對水中不同直徑的雜質顆粒均可起到有效地吸附效果，不僅能夠有效地對水體進行過濾和凈化，同時對安裝鋪設在水泥板上的網罩起到進一步固定的效果。

技術特征：

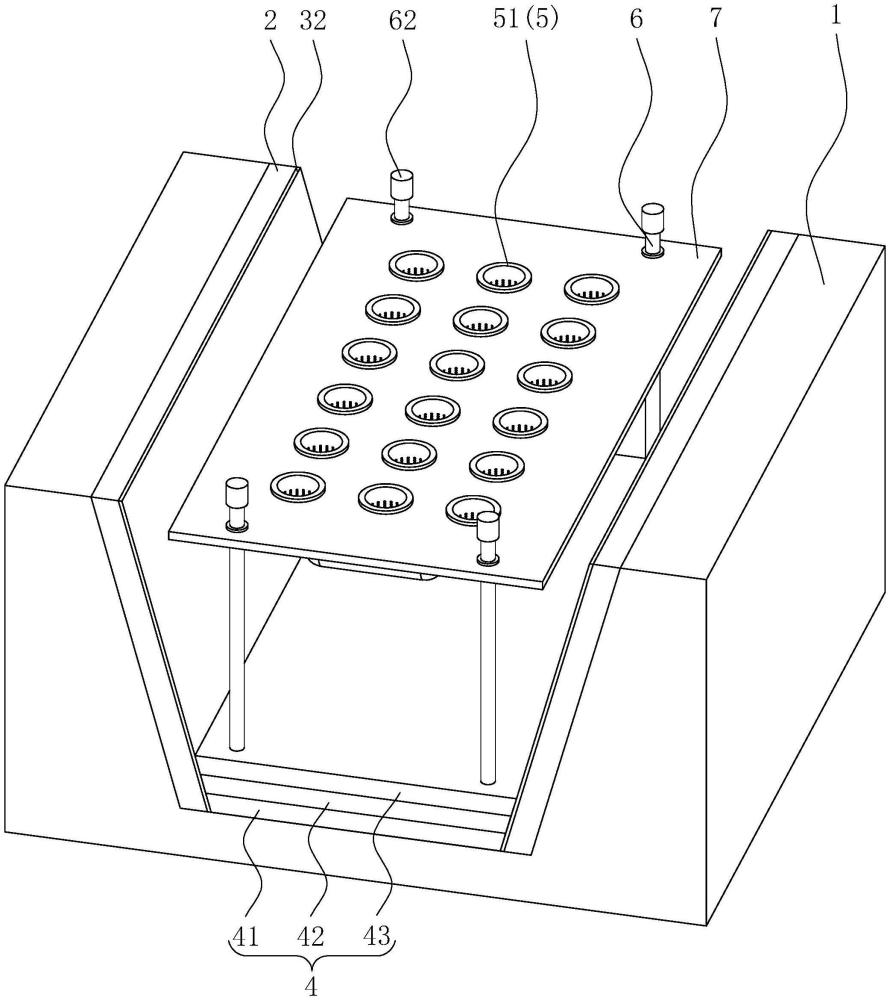

1.一種生態型溝渠，包括溝渠主體(1)，其特征在于，所述溝渠主體(1)沿長度相對兩側的側壁上均固定設置有水泥板(2)，兩個所述水泥板(2)的相對側上分別設置有第一種植機構(3)，兩個所述水泥板(2)相對側壁上開設有若干種植槽(21)，所述種植槽(21)在水泥板(2)的側壁上均勻分布，所述第一種植機構(3)包括對應填充在種植槽(21)內的種植土(31)以及一側水泥板(2)上覆蓋若干種植槽(21)的網罩(32)，每個所述網罩(32)均安裝在水泥板(2)對應種植槽(21)敞口處的側壁上，用于防止種植土(31)流出所述種植槽(21)，兩個所述水泥板(2)之間靠近底部的位置還填充有凈化機構(4)，所述溝渠主體(1)內配合凈化機構(4)的區域分布有若干豎向設置的導向桿(6)，若干所述導向桿(6)上共同滑動套設有浮于水面上方的浮板(7)，且所述浮板(7)上還設置有第二種植機構(5)。

2.根據權利要求1所述的一種生態型溝渠，其特征在于，兩個所述水泥板(2)朝向溝渠主體(1)的相對側間距自上而下內逐漸減小，使得所述溝渠主體(1)寬度方向的截面呈倒八字型設置，且每個所述水泥板(2)與溝渠主體(1)內底壁之間的傾斜角度的范圍為105°-115°。

3.根據權利要求1所述的一種生態型溝渠，其特征在于，所述凈化機構(4)包括陶粒層(41)、火山巖顆粒層(42)和砂石層(43)，所述陶粒層(41)鋪設于溝渠主體(1)的內底壁上，所述火山巖顆粒層(42)鋪設于陶粒層(41)上表面，所述砂石層(43)鋪設在火山巖顆粒層(42)的上表面，所述陶粒層(41)、火山巖顆粒層(42)和砂石層(43)共同壓設在位于兩個水泥板(2)相對側的網罩(32)上。

4.根據權利要求1所述的一種生態型溝渠，其特征在于，所述浮板(7)上均勻開通有若干豎向設置的放置孔(72)，所述第二種植機構(5)為對應每個放置孔(72)設置的種植盆(51)，所述種植盆(51)沿豎向插接并穿設放置孔(72)，且所述種植盆(51)頂部的邊沿處搭接在浮板(7)上，所述種植盆(51)與放置孔(72)一一對應且插接配合，所述種植盆(51)延伸至浮板(7)下方的側壁和底部之間開設有若干供水生植物根系穿過的通孔(511)。

5.根據權利要求1所述的一種生態型溝渠，其特征在于，所述浮板(7)的下表面四周邊緣位置均設置有浮漂(8)，且所述浮板(7)由輕質塑料制成。

6.根據權利要求5所述的一種生態型溝渠，其特征在于，所述浮板(7)上與導向桿(6)滑動配合的孔洞內壁上設置有導向套(71)，每個所述導向套(71)均與導向桿(6)之間滑動配合。

7.根據權利要求6所述的一種生態型溝渠，其特征在于，每個所述導向桿(6)延伸出溝渠主體(1)的頂端通過螺紋轉動連接有堵頭(62)，所述堵頭(62)的直徑大于導向桿(6)，并將所述導向套(71)限位活動在堵頭(62)的下方。

8.根據權利要求3所述的一種生態型溝渠，其特征在于，每個所述導向桿(6)插接進入溝渠主體(1)下方地基內的底端均設置有定位臺(61)，所述定位臺(61)呈倒錐形設置，所述定位臺(61)插接進入溝渠地基內后，所述陶粒層(41)均勻鋪設并覆蓋在定位臺(61)的上表面。

技術總結
本申請涉及水渠治理技術領域，公開了一種生態型溝渠，其包括溝渠主體，溝渠主體沿長度相對兩側的側壁上均固定設置有水泥板，兩個水泥板的相對側上分別設置有第一種植機構，兩個水泥板相對側壁上開設有若干種植槽，種植槽在水泥板的側壁上均勻分布，第一種植機構包括對應填充在種植槽內的種植土以及一側水泥板上覆蓋若干種植槽的網罩，每個網罩均安裝在水泥板對應種植槽敞口處的側壁上，用于防止種植土流出種植槽，兩個水泥板之間靠近底部的位置還填充有凈化機構，溝渠主體內配合凈化機構的區域分布有若干豎向設置的導向桿，若干導向桿上共同滑動套設有浮于水面上方的浮板，且浮板上還設置有第二種植機構。本申請具有增強溝渠水體的凈化效果。

技術研發人員：王維東,覃燁,黃少烈,郭靜,劉祥軍,張琦,賈學智,李加加,薛滿,陳俊杰
受保護的技術使用者：中建一局集團第五建筑有限公司
技術研發日：20240726
技術公布日：2025/4/28
