本技術涉及水利水電工程領域，尤其涉及一種阻水緩沖型啟閉機閘門結構。

背景技術：

1、啟閉機閘門是一種水利機械設備，在其應用過程中，常通過在閘門和閘槽之間設置密封條來實現其阻水作用和緩沖作用，但是實際應用發現，閘門在啟動和運行過程中非常容易受到水動力影響而產生前后不規則擺動，又因密封條是設在閘門或閘槽側壁的其中一方，因此長期使用容易出現密封條密封不嚴影響其阻水性或密封條過渡受壓導致磨損較為嚴重的問題，進而影響了其阻水穩定性和使用壽命。除此之外，利用密封條對閘門進行緩沖的緩沖效果也不夠好。

技術實現思路

1、本實用新型為了彌補現有技術的不足，提供了一種阻水緩沖型啟閉機閘門結構，不僅阻水性能較為穩定，使用壽命長；且具有較好的緩沖作用。

2、本實用新型為解決上述技術問題所采用的技術方案是：

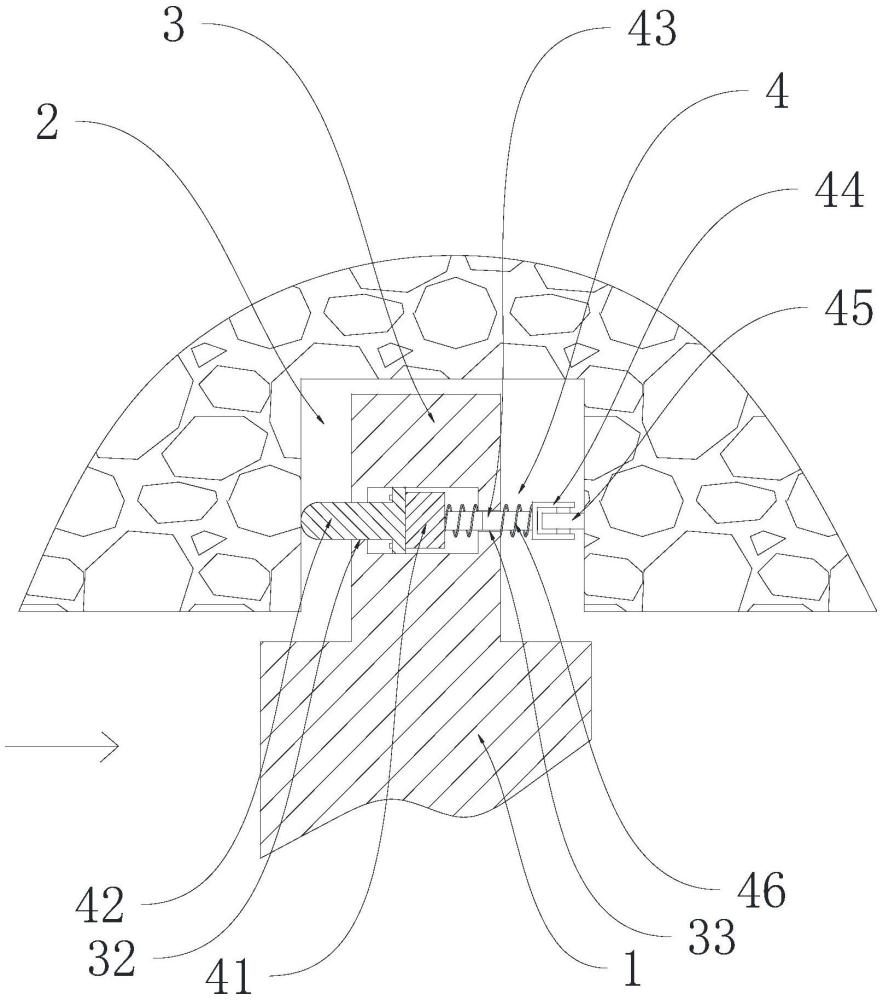

3、一種阻水緩沖型啟閉機閘門結構，包括門體，所述門體側端形成有伸入閘槽內的嵌入部，所述嵌入部內設有豎向通道，所述豎向通道的迎水側形成有安裝槽口、背水側形成有若干安裝孔；

4、所述豎向通道內安裝有與閘槽配合的阻水緩沖件，所述阻水緩沖件包括設于豎向通道內的硬質安裝條，所述硬質安裝條的迎水側連接有t型膠條，所述t型膠條的頭部兩側與豎向通道抵接，所述t型膠條的尾部伸出安裝槽口設置，以用于與閘槽的側壁抵接，所述硬質安裝條的背水側連接有多個導向件，每個導向件包括連接桿，所述連接桿的一端與硬質安裝條固接，另一端活動穿出安裝孔后通過安裝座連接有導向輪，所述安裝座與嵌入部之間、所述硬質安裝條與嵌入部之間的連接桿上分別套設有一彈簧。

5、進一步的，所述連接桿包括第一桿體和第二桿體，所述第一桿體的一端與硬質安裝條相連，另一端設有螺紋孔，所述第二桿體的一端與安裝座相連，另一端設有與螺紋孔配合的螺柱。

6、進一步的，所述豎向通道的底部封閉設置。

7、進一步的，所述t型膠條通過螺釘與硬質安裝條相連。

8、進一步的，所述t型膠條的尾部為梯形截面。

9、進一步的，所述硬質安裝條采用不銹鋼安裝條。

10、本實用新型采用上述技術方案，所具有的優點是：該阻水緩沖型啟閉機閘門結構，通過門體和阻水緩沖件配合設置，一方面可以使t型膠條始終與閘槽側壁抵接，不僅保證了較好的阻水穩定性，且不易磨損t型膠條；另一方面可以通過兩個彈簧對門體進行較好緩沖。

11、此外，由于背水側采用導向輪與閘槽接觸，因此即使門體受水動力影響，也利于其順暢升降。

技術特征：

1.一種阻水緩沖型啟閉機閘門結構，其特征在于，包括門體，所述門體側端形成有伸入閘槽內的嵌入部，所述嵌入部內設有豎向通道，所述豎向通道的迎水側形成有安裝槽口、背水側形成有若干安裝孔；

2.根據權利要求1所述的阻水緩沖型啟閉機閘門結構，其特征在于，所述連接桿包括第一桿體和第二桿體，所述第一桿體的一端與硬質安裝條相連，另一端設有螺紋孔，所述第二桿體的一端與安裝座相連，另一端設有與螺紋孔配合的螺柱。

3.根據權利要求1所述的阻水緩沖型啟閉機閘門結構，其特征在于，所述豎向通道的底部封閉設置。

4.根據權利要求1所述的阻水緩沖型啟閉機閘門結構，其特征在于，所述t型膠條通過螺釘與硬質安裝條相連。

5.根據權利要求1所述的阻水緩沖型啟閉機閘門結構，其特征在于，所述t型膠條的尾部為梯形截面。

6.根據權利要求1所述的阻水緩沖型啟閉機閘門結構，其特征在于，所述硬質安裝條采用不銹鋼安裝條。

技術總結
本技術涉及一種阻水緩沖型啟閉機閘門結構，該阻水緩沖型啟閉機閘門結構，包括門體，所述門體側端形成有伸入閘槽內的嵌入部，嵌入部內設有豎向通道，豎向通道的迎水側形成有安裝槽口、背水側形成有若干安裝孔；所述豎向通道內安裝有與閘槽配合的阻水緩沖件，阻水緩沖件包括設于豎向通道內的硬質安裝條，硬質安裝條的迎水側連接有T型膠條，T型膠條的頭部兩側與豎向通道抵接，T型膠條的尾部伸出安裝槽口設置，硬質安裝條的背水側連接有多個導向件，每個導向件包括連接桿，連接桿的一端與硬質安裝條固接，另一端活動穿出安裝孔后連接導向輪。該阻水緩沖型啟閉機閘門結構，具有阻水效果好、低磨損、緩沖好、升降順暢等作用。

技術研發人員：張新雨,徐濤,程全福,甘凱,范開鑫
受保護的技術使用者：南水北調東線山東干線有限責任公司
技術研發日：20240710
技術公布日：2025/4/28
