本發明涉及智能衛浴設備,尤其是一種用于智能衛浴等需要發泡的設備的自動發泡裝置。
背景技術:
1、隨著智能衛浴設備的出現,尤其是智能馬桶或洗浴用的噴淋設備,除了沖水清潔自動外,還增加了自動發泡裝置可以自動往便池中充泡沫以防濺及抗菌。現有的發泡裝置一般兩個電動泵,一個連接在自來水進水管和發泡劑容器出口,用于抽取發泡劑,待發泡劑與水混合后,還需要再連接一個電動泵后連接出泡管,為向便池或洗浴花灑吹泡沫提供動力。由于使用兩個電動泵,除了能耗高外,還有較大的噪音,并且用電動泵控制發泡劑的抽取,因發泡劑出量小而次數多才能很好的起泡,因而會造成電動泵啟停頻率高,耐久性差的問題;另外出泡沫也較慢,一般出泡時間為7-8秒。
技術實現思路
1、本發明所要解決的問題是提供一種發泡裝置,以解決現有發泡裝置能耗高噪音大,及耐久性差,出泡慢的問題。

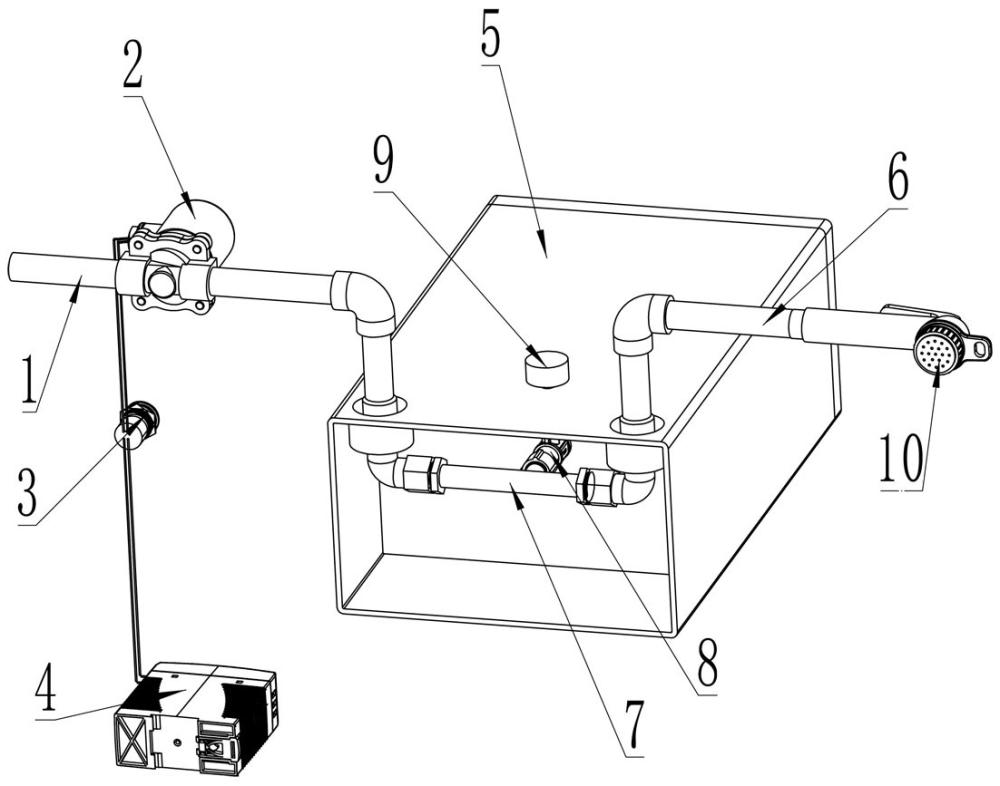

2、為了解決上述問題,本發明的技術方案是:本發泡裝置包括連接自來水的進水管,發泡劑容器,出泡管,所述進水管連接發泡器,所述發泡器連接所述出泡管,所述發泡劑容器出口連接所述發泡器,所述出泡管連接花灑。
3、上述技術方案中,更為具體的方案可以是:所述發泡器包括連接所述進水管和所述出泡管的文丘里管,所述文丘里管左右兩邊的進口和出口分別連接所述進水管和所述出泡管,所述文丘里管的液體的吸入口通過連接管連接所述發泡劑容器出口,所述發泡劑容器出口上設有一穿出發泡劑液面的進氣管,所述進氣管于所述發泡劑容器出口上方設有供發泡劑流入的進液口。
4、上述技術方案中,更為具體的方案還可以是:所述發泡器包括連接所述進水管和所述出泡管的文丘里管,所述文丘里管包括相互嵌套內管和外管,所述外管的中段設有液體的吸入口并且中段至出口段內徑逐漸縮小形成過渡段,所述內管的進口段設于所述外管之外,所述內管于所述外管之內的部分內徑逐漸縮小并止于所述外管的出口段之前,所述內管內于進口段的位置嵌裝有帶四條軸向螺旋水孔的連接圓塊,所述內管的進口段連接所述進水管,所述外管的出口段連接所述出泡管,所述文丘里管的液體的吸入口通過連接管連接所述發泡劑容器出口,所述發泡劑容器出口上設有一穿出發泡劑液面的進氣管,所述進氣管于所述發泡劑容器出口上方設有供發泡劑流入的進液口。
5、進一步的:所述連接管一側設有伸入所述連接管壁的用于調整所述連接管內通過液體量大小的調整螺釘。
6、進一步的:所述發泡劑容器為箱體。
7、上述技術方案中,更為具體的方案還可以是:所述發泡器包括一端連接所述發泡劑容器出口,另一端連接所述出泡口的園筒,所述園筒內從所述發泡劑容器出口沿軸向設置有齒輪泵,所述齒輪泵通過減速器連接葉片輪,所述園筒于所述葉片輪的一側徑向連接所述進水管。
8、進一步的:所述發泡劑容器為園筒體,其外徑與所述園筒外徑相同。
9、進一步的:所述進水管上設有電磁閥,所述電磁閥通過觸摸按鈕連接直流電源。
10、由于采用了上述技術方案,本發明與現有技術相比具有如下有益效果:
11、本發泡裝置采用在自來水的進水管和出泡管之間用文丘里管的壓力差產生的水流擾動對發泡劑進行攪拌產生泡沫,或用齒輪泵通過減速器連接的葉片輪對發泡劑進行攪拌產生泡沫,至少減少了一個電動泵,既節省了能耗和制造使用成本,又將噪音降低到幾乎沒有(使用文丘里管的方式沒有噪音),而且由于發泡原理是通過水流擾動發泡液發泡,發泡速度快,發泡均勻,并且發泡液直接進入擾流的水流中且直接連接出泡管,整個發泡過程和出泡過程均得到了優化和簡化,因而出泡時間短,從原來使用雙電動泵的發泡裝置出泡時間的7-8秒縮短到使用本發泡裝置后4秒即可以出泡。本發泡裝置發泡后,終端可以連接馬桶、洗澡的花灑、洗碗機的小花灑等智能廚衛設備,適用范圍廣,造價低,適合廣泛推廣。
1.一種發泡裝置,包括連接自來水的進水管,發泡劑容器,出泡管,其特征在于:所述進水管連接發泡器,所述發泡器連接所述出泡管,所述發泡劑容器出口連接所述發泡器,所述出泡管連接花灑。
2.根據權利要求1所述的發泡裝置,其特征在于:所述發泡器包括連接所述進水管和所述出泡管的文丘里管,所述文丘里管左右兩邊的進口和出口分別連接所述進水管和所述出泡管,所述文丘里管的液體的吸入口通過連接管連接所述發泡劑容器出口,所述發泡劑容器出口上設有一穿出發泡劑液面的進氣管,所述進氣管于所述發泡劑容器出口上方設有供發泡劑流入的進液口。
3.根據權利要求1所述的發泡裝置,其特征在于:所述發泡器包括連接所述進水管和所述出泡管的文丘里管,所述文丘里管包括相互嵌套內管和外管,所述外管的中段設有液體的吸入口并且中段至出口段內徑逐漸縮小形成過渡段,所述內管的進口段設于所述外管之外,所述內管于所述外管之內的部分內徑逐漸縮小并止于所述外管的出口段之前,所述內管內于進口段的位置嵌裝有帶四條軸向螺旋水孔的連接圓塊,所述內管的進口段連接所述進水管,所述外管的出口段連接所述出泡管,所述文丘里管的液體的吸入口通過連接管連接所述發泡劑容器出口,所述發泡劑容器出口上設有一穿出發泡劑液面的進氣管,所述進氣管于所述發泡劑容器出口上方設有供發泡劑流入的進液口。
4.根據權利要求1或2所述的發泡裝置,其特征在于:所述連接管一側設有伸入所述連接管壁的用于調整所述連接管內通過液體量大小的調整螺釘。
5.根據權利要求4所述的發泡裝置,其特征在于:所述發泡劑容器為箱體。
6.根據權利要求1所述的發泡裝置,其特征在于:所述發泡器包括一端連接所述發泡劑容器出口,另一端連接所述出泡口的園筒,所述園筒內從所述發泡劑容器出口沿軸向設置有齒輪泵,所述齒輪泵通過減速器連接葉片輪,所述園筒于所述葉片輪的一側徑向連接所述進水管。
7.根據權利要求8所述的發泡裝置,其特征在于:所述發泡劑容器為園筒體,其外徑與所述園筒外徑相同。
8.根據權利要求1-7任一項所述的發泡裝置,其特征在于:所述進水管上設有電磁閥,所述電磁閥通過觸摸按鈕連接直流電源。
