本技術涉及樁基深度檢測，具體為一種便捷式樁基深度檢測裝置。

背景技術：

1、在進行巖石工程建造時，為保證建筑的質量，則需要在巖石上先行建造工程樁基，而為保證工程樁基安裝質量，在建造工程樁基時，需要對樁基進行深度的進行檢測。

2、譬如一種巖土樁基檢測用深度檢測裝置(公告號：cn219241894u)，該裝置包括底箱和安裝筒，安裝筒的一側固定安裝有第一電機，第一電機的輸出軸上固定連接有收卷輥，收卷輥的外側固定繞設有測量繩，測量繩的底端固定連接有鉛錘，且安裝筒的另一側固定安裝有橫板，所述底箱的頂部轉動連接有轉軸，轉軸的頂端固定安裝有連接框，該實用新型通過橫板、連接框、絲桿、轉板和轉軸之間的相互配合，可實現對巖土樁基檢測用深度檢測裝置檢測位置調節，以提升使用靈活性，并通過對周邊環境的多次檢測，確保檢測結果準確性。

3、但該裝置仍存在以下缺陷：

4、該裝置在使用時，由于缺乏調平輔助機構，檢測裝置在調平時往往難以達到較高的精度，這可能導致在后續的檢測過程中出現誤差，影響檢測的準確性，因此我們需要提出一種便捷式樁基深度檢測裝置。

技術實現思路

1、本實用新型的目的在于提供一種便捷式樁基深度檢測裝置，旨在解決現有技術中由于缺乏調平輔助機構，檢測裝置在調平時往往難以達到較高的精度，這可能導致在后續的檢測過程中出現誤差，影響檢測的準確性的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種便捷式樁基深度檢測裝置，包括底板，所述底板的頂部呈對稱固定安裝有四組支撐柱，四組所述支撐柱的頂端固定連接有頂板，所述底板的底部呈對稱固定安裝有四組移動輪，所述底板的底部呈對稱設置有四組調平機構，所述底板的頂部開設有通槽，所述頂板的底部固定安裝有超聲波測深儀，所述超聲波測深儀位于通槽的正上方。

4、優選的，所述調平機構包括l型定位板，所述l型定位板固定安裝于底板的頂部，所述l型定位板的內底部轉動安裝有滾珠絲桿，所述滾珠絲桿的頂端貫穿l型定位板連接有驅動電機，所述滾珠絲桿的外壁上螺紋連接有移動塊。

5、優選的，還包括四組連接桿，四組所述連接桿的頂端均固定連接于移動塊的底部，四種所述連接桿的底端均貫穿底板連接有聯動組件，且四組所述連接桿均與底板滑動連接。

6、優選的，所述聯動組件包括安裝板，所述安裝板固定安裝于四組連接桿的底端，所述安裝板的底部固定連接有萬向球結，所述萬向球結的底部固定連接有腳墊。

7、優選的，所述l型定位板的一側側壁上開設有限位槽，所述移動塊的一側側壁上固定連接有與限位槽相適配的限位塊，所述限位塊滑動連接于限位槽的內部。

8、優選的，所述驅動電機固定安裝于l型定位板的頂部，所述驅動電機輸出軸的一端與滾珠絲桿的頂端固定連接。

9、優選的，所述頂板的頂部固定安裝有水平尺，所述頂板的上表面呈對稱固定安裝有兩組推拉把手。

10、優選的，所述底板的頂部固定安裝有控制面板，所述超聲波測深儀和驅動電機均通過導線與控制面板電性連接。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型通過設置調平機構能夠確保樁基深度檢測裝置在測量過程中保持穩定的水平狀態，減少由于傾斜帶來的誤差，此外，調平機構的設計使樁基深度檢測裝置能夠適應不同地形條件，無論是在平坦的地面還是在斜坡、坑洼等復雜地形中，都能有效調平檢測裝置，這使得便捷式樁基深度檢測裝置具有更廣泛的應用范圍，能夠滿足不同工程現場的檢測需求，本實用新型有利于提高樁基深度測量精度、增強設備穩定性、適應不同地形、提高工作效率和降低安全風險等。

技術特征：

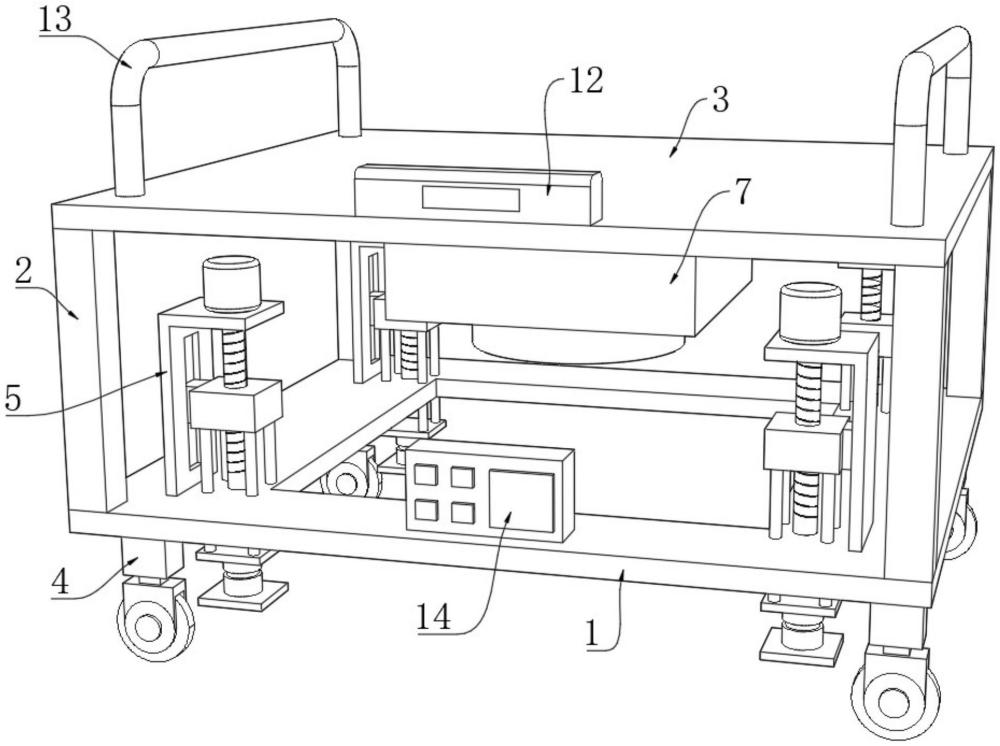

1.一種便捷式樁基深度檢測裝置，包括底板(1)，其特征在于：所述底板(1)的頂部呈對稱固定安裝有四組支撐柱(2)，四組所述支撐柱(2)的頂端固定連接有頂板(3)，所述底板(1)的底部呈對稱固定安裝有四組移動輪(4)，所述底板(1)的底部呈對稱設置有四組調平機構(5)，所述底板(1)的頂部開設有通槽(6)，所述頂板(3)的底部固定安裝有超聲波測深儀(7)，所述超聲波測深儀(7)位于通槽(6)的正上方。

2.根據權利要求1所述的一種便捷式樁基深度檢測裝置，其特征在于：所述調平機構(5)包括l型定位板(501)，所述l型定位板(501)固定安裝于底板(1)的頂部，所述l型定位板(501)的內底部轉動安裝有滾珠絲桿(502)，所述滾珠絲桿(502)的頂端貫穿l型定位板(501)連接有驅動電機(503)，所述滾珠絲桿(502)的外壁上螺紋連接有移動塊(504)。

3.根據權利要求2所述的一種便捷式樁基深度檢測裝置，其特征在于：還包括四組連接桿(8)，四組所述連接桿(8)的頂端均固定連接于移動塊(504)的底部，四種所述連接桿(8)的底端均貫穿底板(1)連接有聯動組件(9)，且四組所述連接桿(8)均與底板(1)滑動連接。

4.根據權利要求3所述的一種便捷式樁基深度檢測裝置，其特征在于：所述聯動組件(9)包括安裝板(901)，所述安裝板(901)固定安裝于四組連接桿(8)的底端，所述安裝板(901)的底部固定連接有萬向球結(902)，所述萬向球結(902)的底部固定連接有腳墊(903)。

5.根據權利要求4所述的一種便捷式樁基深度檢測裝置，其特征在于：所述l型定位板(501)的一側側壁上開設有限位槽(10)，所述移動塊(504)的一側側壁上固定連接有與限位槽(10)相適配的限位塊(11)，所述限位塊(11)滑動連接于限位槽(10)的內部。

6.根據權利要求5所述的一種便捷式樁基深度檢測裝置，其特征在于：所述驅動電機(503)固定安裝于l型定位板(501)的頂部，所述驅動電機(503)輸出軸的一端與滾珠絲桿(502)的頂端固定連接。

7.根據權利要求1所述的一種便捷式樁基深度檢測裝置，其特征在于：所述頂板(3)的頂部固定安裝有水平尺(12)，所述頂板(3)的上表面呈對稱固定安裝有兩組推拉把手(13)。

8.根據權利要求1所述的一種便捷式樁基深度檢測裝置，其特征在于：所述底板(1)的頂部固定安裝有控制面板(14)，所述超聲波測深儀(7)和驅動電機(503)均通過導線與控制面板(14)電性連接。

技術總結
本技術公開了一種便捷式樁基深度檢測裝置，包括底板，所述底板的頂部呈對稱固定安裝有四組支撐柱，四組所述支撐柱的頂端固定連接有頂板，所述底板的底部呈對稱固定安裝有四組移動輪，通過調平機構能夠確保樁基深度檢測裝置在測量過程中保持穩定的水平狀態，減少由于傾斜帶來的誤差，此外，調平機構的設計使樁基深度檢測裝置能夠適應不同地形條件，無論是在平坦的地面還是在斜坡、坑洼等復雜地形中，都能有效調平檢測裝置，這使得便捷式樁基深度檢測裝置具有更廣泛的應用范圍，能夠滿足不同工程現場的檢測需求，本技術有利于提高樁基深度測量精度、增強設備穩定性、適應不同地形、提高工作效率和降低安全風險等。

技術研發人員：朱文強,余文翔
受保護的技術使用者：德興市銅都建設工程質量檢測有限公司
技術研發日：20240730
技術公布日：2025/4/28
