本技術涉及水利工程，特別涉及一種水庫壩體除險加固裝置。

背景技術：

1、水庫作為重要的水利設施，在調節水資源、防洪減災等方面發揮著關鍵作用。目前水庫壩體在長期運行過程中或極端氣候條件下，壩體的穩定性問題尤為突出，迫切需要有效的加固措施來提升其安全性能。在現有的技術中，為了增強水庫壩體的穩定性，工程師們采用了多種加固手段，包括但不限于加固壩體材料、增設泄洪設施等。這些方法在一定程度上提升了壩體的抗沖擊能力和耐久性。

2、然而，目前的水壩多數采用固定式，直接澆注到一定高度位置，但是對于水庫水位上漲或者水浪沖擊，容易造成水流沖出水庫，具有一定的危險性。還有的水壩中采用了豎直升降的擋板，以提高壩體的高度，然而一旦壩體遭受水浪沖擊，容易對豎直升降的擋板或升降設備造成一定的形變，從而發生擋板卡死的問題，降低了設備使用壽命，因此難以在短時間內形成有效的防護，這在一定程度上限制了水庫壩體的安全管理和應急處理能力。

技術實現思路

1、本實用新型的目的在于提出一種水庫壩體除險加固裝置，以解決現有的水庫壩體在遇到水位上漲或水浪沖擊容易沖出水壩的問題。

2、為達到上述目的，本實用新型的技術方案是這樣實現的：

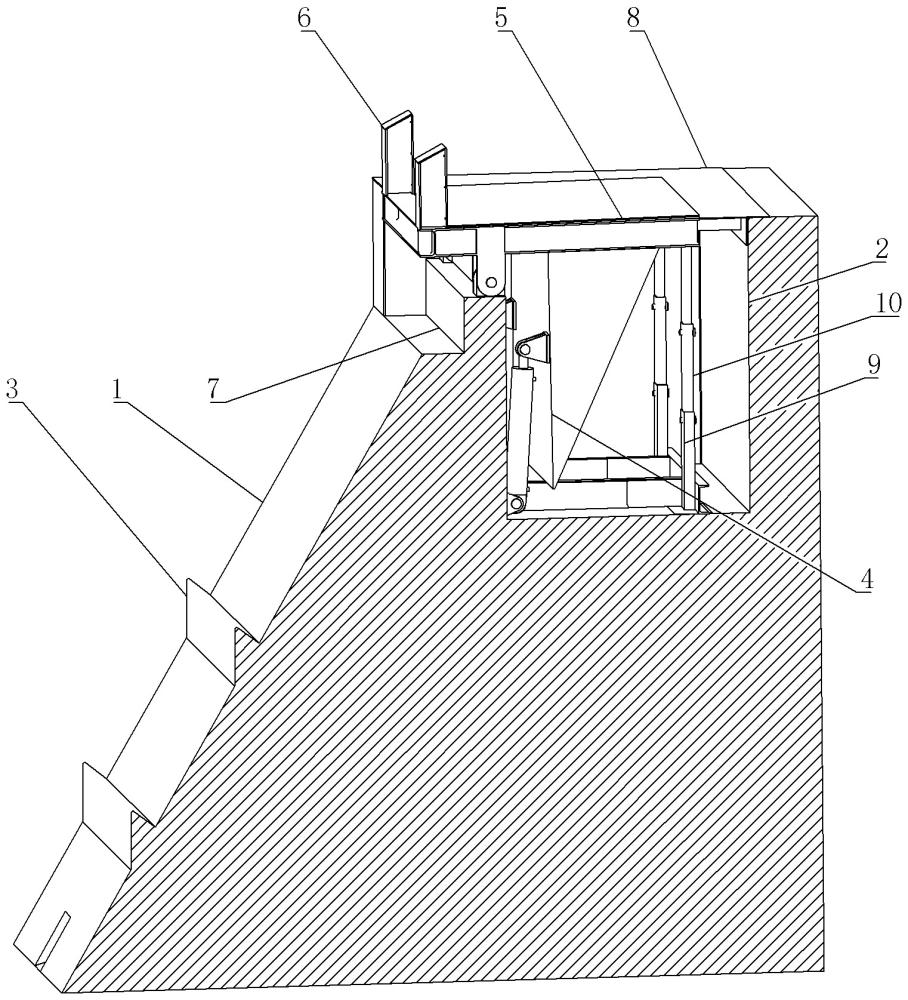

3、一種水庫壩體除險加固裝置，包括水壩，所述水壩靠近水源的一側設置為斜面，所述水壩上開設有向上開口的凹槽，所述水壩的斜面上下排列設置有凸條；翻轉機構，設置在所述凹槽內部，所述翻轉機構上轉動設置有擋板，所述擋板能夠朝向靠近水源的一側翻轉，所述擋板翻轉至與所述水壩頂面垂直以抵擋水浪，所述擋板的靠近所述水源的一端垂直設置有圍欄。

4、通過采用上述技術方案，由于水壩的斜面設計和凸條的設置，增強了水壩的抗沖擊能力，凹槽和翻轉機構的配合使用，使得擋板可以根據需要翻轉至與水壩頂面垂直，有效抵擋水浪，圍欄的設計則進一步增強了擋板的穩定性。

5、進一步的，所述水壩靠近水源的一側開設有放置槽，所述擋板翻轉至與所述水壩頂面垂直后可置于所述放置槽內。

6、通過采用上述技術方案，放置槽的設計使得擋板在不使用時可以整齊地存放，減少了空間占用，同時方便擋板的快速部署。

7、進一步的，所述翻轉機構包括固定設置在所述凹槽底部的支架、轉動設置在所述支架上的驅動件、固定設置在所述擋板背面的填充塊，所述驅動件的驅動端轉動設置在所述填充塊上，所述填充塊跟隨所述擋板轉動至凹槽的開口處。

8、通過采用上述技術方案，翻轉機構的設計使得擋板的翻轉更加靈活和穩定，驅動件和填充塊的配合使用，提高了擋板翻轉的效率和準確性。

9、進一步的，所述凹槽的開口處固定設置有補償板，所述擋板可翻轉至所述凹槽內，所述擋板和所述補償板水平布置，所述填充塊和所述補償板的大小等于所述凹槽開口的大小。

10、通過采用上述技術方案，補償板的設計確保了擋板在翻轉至凹槽內時與凹槽的密封性，防止水流的泄漏，填充塊和補償板的大小匹配凹槽開口，保證了結構的完整性和密封性。

11、進一步的，所述支架包括豎直設置在所述凹槽內的立柱、垂直設置在所述立柱底部的橫架、延伸出所述立柱底部的轉動板，所述驅動件轉動設置在所述轉動板上。

12、通過采用上述技術方案，支架的結構設計提供了穩固的支撐點，轉動板的設置使得驅動件可以更加靈活地轉動，提高了擋板翻轉的穩定性和可靠性。

13、進一步的，所述填充塊為平板狀或三角體，所述填充塊固定設置在所述擋板的位于凹槽內的側面上。

14、通過采用上述技術方案，填充塊的設計可以根據需要選擇不同的形狀，以適應不同的使用場景，平板狀或三角體的形狀可以提供更好的支撐和穩定性。

15、進一步的，所述擋板的兩側垂直設置有支撐板，所述立柱設置為兩根，所述支撐板底部和所述立柱頂部轉動連接。

16、通過采用上述技術方案，支撐板和立柱的設計提供了額外的支撐點，增強了擋板的穩定性，兩根立柱的設置則進一步分散了受力，提高了結構的穩定性。

17、進一步的，所述橫架的另一端豎直設置有套筒，所述套筒內伸縮設置有支撐桿，所述支撐桿伸出后和所述填充塊抵接。

18、通過采用上述技術方案，套筒和支撐桿的設計提供了可調節的支撐力，可以根據實際需要調整支撐桿的伸縮長度，以適應不同的擋板翻轉角度和力度需求。

19、相對于現有技術，本實用新型具有以下有益效果：

20、通過斜面設計和凸條設置，增強了水壩的抗沖擊能力，提高了壩體的穩定性；擋板的翻轉設計和放置槽的配合使用，實現了擋板的快速部署和整齊存放，提高了應急處理能力；翻轉機構和補償板的設計，確保了擋板翻轉后的密封性，防止了水流的泄漏，提高了壩體的安全性能；支架和填充塊的設計，提供了穩固的支撐點和靈活的轉動能力，提高了擋板翻轉的穩定性和可靠性；支撐板和立柱的設計，增強了擋板的穩定性，兩根立柱的設置則進一步分散了受力，提高了結構的穩定性；套筒和支撐桿的設計，提供了可調節的支撐力，可以根據實際需要調整支撐桿的伸縮長度，以適應不同的擋板翻轉角度和力度需求。

技術特征：

1.一種水庫壩體除險加固裝置，其特征在于，包括：

2.根據權利要求1所述的水庫壩體除險加固裝置，其特征在于：

3.根據權利要求1所述的水庫壩體除險加固裝置，其特征在于：

4.根據權利要求3所述的水庫壩體除險加固裝置，其特征在于：

5.根據權利要求3所述的水庫壩體除險加固裝置，其特征在于：

6.根據權利要求3所述的水庫壩體除險加固裝置，其特征在于：

7.根據權利要求5所述的水庫壩體除險加固裝置，其特征在于：

8.根據權利要求5所述的水庫壩體除險加固裝置，其特征在于：

技術總結
本技術提供了一種水庫壩體除險加固裝置，其包括水壩、翻轉機構，水壩靠近水源的一側設置為斜面，水壩上開設有向上開口的凹槽，水壩的斜面上下排列設置有凸條，翻轉機構設置在凹槽內部，翻轉機構上轉動設置有擋板，擋板能夠朝向靠近水源的一側翻轉，擋板翻轉至與水壩頂面垂直以抵擋水浪，擋板的靠近水源的一端垂直設置有圍欄。本技術所述的水庫壩體除險加固裝置，通過斜面設計和凸條設置，增強了水壩的抗沖擊能力，提高了壩體的穩定性；擋板的翻轉設計和放置槽的配合使用，實現了擋板的快速部署和整齊存放，提高了應急處理能力；翻轉機構和補償板的設計，確保了擋板翻轉后的密封性，防止了水流的泄漏，提高了壩體的安全性能。

技術研發人員：李踐凡,張雙龍,陳東輝
受保護的技術使用者：石家莊市冶河灌區服務中心
技術研發日：20240729
技術公布日：2025/4/28
