本發明涉及挖掘機相關，具體為一種簡易挖掘機快換裝置。

背景技術：

1、挖掘機在工作時因?yàn)楣r不同，需要更換各種挖掘機屬具，例如水泥地面、巖石等工況作業時，應換成破碎錘屬具進行破碎作業，而使用破碎錘屬具時易斷銷軸；挖掘軟土、裝卸軟料等工況作業時，對于鏟斗的挖掘力要求不高，可以換成斗容量較大的挖斗屬具；遇到碎石、凍土等比較硬的工況作業時，應換成單鉤屬具，把物料松動后換成鏟斗屬具，以提高工作效率；深翻土地時會用到耙子屬具；挖掘機屬具本身使用一段時間后由于磨損等情況，也需要更換新的挖掘機屬具，通過裝配有挖掘機快換裝置從而有利于工作的實施。

2、而現有的挖掘機快換裝置，大部分通過液壓、機械等方式對挖掘機屬具進行更換，一方面液壓方式快換需要安裝油路、機械方式快換需要旋擰花費時間較長，另一方面經過高強度的作業后，液壓方式快換易發生漏油及碰壞油管等情況，機械方式快換易出現螺紋變形及斷裂等情況，以及屬具容易掉落，增加重量過多等，有一定的安全隱患，并且液壓、機械等方式快換會改變挖掘機原車屬具的安裝孔位，即機臂需要先安裝上液壓、機械等方式快換，通過快換再安裝各種屬具，使用挖斗屬具時，屬具斗桿及連桿安裝孔位到機臂斗桿及連桿安裝孔位距離會加長，增加了屬具斗桿安裝孔位到鏟唇之間的距離，降低了挖掘力度，導致挖掘機工作時相對于原車孔位安裝的屬具挖掘力度變小，屬具安裝孔位改變使挖掘機作業時挖斗收不到位及開不到位，導致挖掘機作業時受到長久的影響。

技術實現思路

1、針對背景技術中提出的現有挖掘機快換裝置使用過程中存在的不足，本發明提供了一種簡易挖掘機快換裝置，具備使用三根銷軸進行固定屬具，不會出現屬具掉落的情況，增加重量較少，不改變挖掘機原車屬具的安裝孔位，不改變挖掘力度，不會出現挖斗屬具作業時收不到位及開不到位，作業時更加安全可靠等優點，解決了上述背景技術中提出的技術問題。

2、本發明提供如下技術方案：一種簡易挖掘機快換裝置，包括連接架、掛板、固定銷軸；所述連接架與挖掘機機臂進行鉸鏈；所述的掛板與挖掘機屬具進行焊接，挖掘機屬具需要拆除原車屬具的斗桿銷軸及連桿銷軸安裝處的掛板，按原車屬具斗桿及連桿銷軸安裝孔位設計新的掛板與屬具進行焊接組裝，連接架根據掛板進行設計焊接組裝，從而保持屬具安裝孔位與原車屬具安裝孔位一致，當挖掘機屬具磨損需要更換時，可以直接制作成應用于簡易挖掘機快換裝置的各種屬具；所述的連接架與掛板之間進行掛接配合，并通過固定銷軸和d型鎖銷進行安裝和更換屬具。

3、簡易的，所述連接架包括連接架板體、帶孔軸套、無孔軸套、固定孔軸套，通過機臂銷軸孔與挖掘機機臂進行鉸接；所述掛板包括掛板板體、掛板加固體與挖掘機屬具進行焊接；連接架與掛板通過固定銷軸進行固定。

4、簡易的，所述連接架分別通過連接架銷軸孔和機臂銷軸孔用斗桿銷軸、連桿銷軸與挖掘機機臂進行鉸接，帶孔軸套上面有軸套螺絲孔配合固定螺絲進行固定斗桿銷軸及連桿銷軸。

5、簡易的，所述控制機臂將連接架一端的帶孔軸套和無孔軸套與掛板一端的掛板掛耳鉸接，控制機臂使連接架中部位的帶孔軸套和無孔軸套與掛板中部的掛板定位槽重合，即連接架固定銷軸孔與掛板固定銷軸孔重合，固定銷軸插入掛板固定銷軸孔及連接架固定銷軸孔，完成挖掘機屬具三根銷軸的固定結構，增加了挖掘機簡易快換及屬具在作業時整體的安全性和穩定性。

6、簡易的，所述固定銷軸上的d型鎖銷孔與固定軸套上的d型鎖銷固定孔重合，d型鎖銷插入d型鎖銷固定孔，完成各種屬具的安裝。

7、簡易的，所述挖掘機屬具安裝完成，連接架上一端的帶孔軸套、無孔軸套與挖掘機機臂上斗桿銷軸的機臂銷軸孔同軸心，連接架上中部位的帶孔軸套、無孔軸套與機臂上連桿銷軸的機臂銷軸孔同軸心；連接架上一端的帶孔軸套、無孔軸套與掛板上一端的掛板掛耳同軸心，連接架上中部位的帶孔軸套、無孔軸套與掛板上中部位的掛板定位槽同軸心，連接架上的連接架固定銷軸孔與掛板上的掛板固定銷軸孔同軸心；即不會改變挖掘機屬具原車的安裝孔位，不會減少挖掘機作業時的挖掘力度。

8、簡易的，所述連接架包括：左連接架板體、右連接架板體、倆個帶孔軸套、倆個無孔軸套及固定孔軸套，通過焊接組裝成了一個整體連接架，對斗桿銷軸、連桿銷軸及固定銷軸起到保護作用。

9、簡易的，所述掛板包括：左掛板板體、右掛板板體及倆個掛板加固板體與挖掘機屬具通過焊接組裝成一個整體。

10、簡易的，所述挖掘機屬具更換作業時，只需拆除d型鎖銷及固定銷軸，控制機臂將連接架與掛板進行吊掛式拆裝，即可輕松更換任何挖掘機屬具（裝有掛板的屬具）。

11、本發明具備以下有益效果：

12、1、本發明通過固定銷軸和d型銷鎖，實現快速的對挖掘機屬具（裝有掛板的屬具）進行安裝和更換，挖掘機操作員一人即可輕松完成任何屬具的安裝和更換，且三根銷軸固定屬具更加安全可靠；

13、2、本發明不同于液壓、機械等挖掘機快換裝置，其連接架和掛板按照挖掘機原車屬具安裝孔位進行設計，不會改變屬具斗桿安裝孔位置，不會改變挖掘力度，不會出現挖斗屬具作業時收不到位及開不到位，不會出現屬具掉落等情況，和不加裝快換裝置時作業效果一樣；

14、3、本發明連接架為一個整體，連接架上焊接的軸套對斗桿銷軸、連桿銷軸、固定銷軸起到非常強的保護作用，銷軸基本不會損壞，連接架安裝完成后不需要進行拆裝，且后期不需要進行保養維護，掛板與屬具為一個整體，本發明簡易挖掘機快換裝置相對于液壓、機械等方式快換裝置增加的重量可以忽略不計。

技術特征：

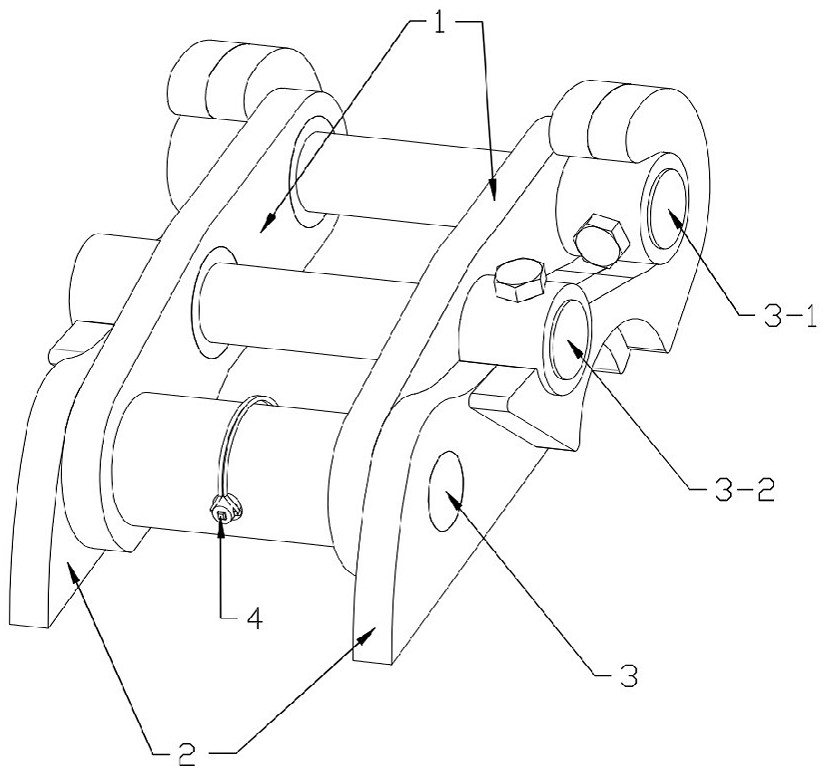

1.一種簡易挖掘機快換裝置，包括連接架（1）、掛板（2）、固定銷軸（3），其特征在于：所述連接架（1）與挖掘機機臂（10）鉸接；所述掛板（2）與挖掘機屬具進行焊接；所述連接架（1）與掛板（2）之間進行掛接配合，并通過固定銷軸（3）及?d?型鎖銷（4）進行安裝和更換屬具。

2.根據權利要求1所述的一種簡易挖掘機快換裝置，其特征在于：所述連接架（1）包括連接架板體（1-1）、帶孔軸套（1-2）、無孔軸套（1-8）、固定軸套（1-7），通過機臂銷軸孔（9）與挖掘機機臂（10）鉸接；所述掛板（2）包括掛板板體（2-1）、掛板加固體（2-5）與挖掘機屬具進行焊接；連接架（1）與掛板（2）通過固定銷軸（3）進行固定。

3.根據權利要求2所述的一種簡易挖掘機快換裝置，其特征在于：所述連接架（1）分別通過連接架銷軸孔（1-3）和機臂銷軸孔（9）用斗桿銷軸（3-1）、連桿銷軸（3-2）與挖掘機機臂（10）進行鉸接，帶孔軸套（1-2）上面有軸套螺絲孔（1-4）配合固定螺絲（1-9）進行固定斗桿銷軸（3-1）及連桿銷軸（3-2）。

4.根據權利要求3所述的一種簡易挖掘機快換裝置，其特征在于：所述控制機臂（10）將連接架（1）一端的帶孔軸套（1-2）和無孔軸套（1-8）與掛板（2）一端的掛板掛耳（2-2）鉸接，控制機臂（10）使連接架（1）中部位的帶孔軸套（1-2）和無孔軸套（1-8）與掛板（2）中部位的掛板定位槽（2-3）重合，即連接架固定銷軸孔（1-5）與掛板固定銷軸孔（2-4）重合，固定銷軸（3）插入掛板固定銷軸孔（2-4）及連接架固定銷軸孔（1-5），完成挖掘機屬具三根銷軸的固定結構；所述固定銷軸（3）上的?d?型鎖銷孔（3-3）與固定軸套（1-7）上的?d?型鎖銷固定孔（1-6）重合，d?型鎖銷（4）插入?d?型鎖銷固定孔（1-6），進行屬具的安裝。

5.根據權利要求4所述的一種簡易挖掘機快換裝置，其特征在于：所述挖掘機屬具安裝完成，連接架（1）上一端的帶孔軸套（1-2）、無孔軸套（1-8）與挖掘機機臂（10）上斗桿銷軸（3-1）的機臂銷軸孔（9）同軸心，連接架（1）上中部位的帶孔軸套（1-2）、無孔軸套（1-8）與機臂（10）上連桿銷軸（3-2）的機臂銷軸孔（9）同軸心；連接架（1）上一端的帶孔軸套（1-2）、無孔軸套（1-8）與掛板（2）上一端的掛板掛耳（2-2）同軸心，連接架（1）上中部位的帶孔軸套（1-2）、無孔軸套（1-8）與掛板（2）上中部位的掛板定位槽（2-3）同軸心；連接架（1）上的連接架固定銷軸孔（1-5）與掛板（2）上的掛板固定銷軸孔（2-4）同軸心。

6.根據權利要求2所述的一種簡易挖掘機快換裝置，其特征在于：所述連接架（1）包括：左連接架板體（1-1）、右連接架板體（1-1）、倆個帶孔軸套（1-2）、倆個無孔軸套（1-8）及固定軸套（1-7），通過焊接組裝成一個整體連接架（1）；所述掛板（2）包括：左掛板板體（2-1）、右掛板板體（2-1）及倆個掛板加固板體（2-5）與挖掘機屬具通過焊接組裝成一個整體。

7.根據權利要求4所述的一種簡易挖掘機快換裝置，其特征在于：所述挖掘機屬具更換作業時，只需拆除?d?型鎖銷（4）及固定銷軸（3），控制機臂（10）將連接架（1）與掛板（2）進行吊掛式拆裝，更換屬具。

技術總結
本發明公開一種簡易挖掘機快換裝置，包括連接架，掛板和固定銷軸；連接架通過連接架軸套和機臂銷軸孔用斗桿銷軸及連桿銷軸與機臂進行鉸接，后續一般無需拆裝及更換連接架；掛板通過掛板掛耳及掛板定位槽與連接架軸套連接，掛板與原有屬具改裝及定制屬具進行焊接組裝；安裝屬具時，控制機臂將連接架一端的軸套掛于屬具掛板掛耳上，控制機臂將連接架上中部位的軸套與掛板定位槽重合，然后插入固定銷軸和D型鎖銷完成屬具安裝，更換屬具時，只需拆掉D型鎖銷和固定銷軸，再控制機臂將連接架軸套和挖掘機屬具分離，挖掘機操作員一人即可輕松更換挖掘機各種屬具。

技術研發人員：任占雄
受保護的技術使用者：遵化市建林道大雄工程機械租賃站
技術研發日：
技術公布日：2025/3/10
