本發明涉及電能變換裝置的直流轉直流變換器，具體涉及一種基于半有源整流器的無線電能傳輸系統。

背景技術：

1、近年來隨著新能源電動汽車的蓬勃發展，接觸式有線充電方案存在插接件笨重、操作繁雜、易磨損、可靠性差、雨雪天氣易漏電等問題，并且輸電線纜的長度和拖拽都限制了充電的靈活性，維護成本較高，上述原因極大限制了新能源電動汽車的應用與推廣。

2、為了提高充電系統的安全性、可靠性和靈活性，采用感應式無線的方案進行能量傳輸成為現今研究的熱點。相比于傳統的插入式充電方式，采用無線電能傳輸技術為電動汽車供電可以實現電動汽車的即停即充，方便快捷，應用場景廣泛，并且可以降低城市的土地成本和利用率。由于電動汽車的車載端和供電端不存在直接的電氣接觸，且無裸露的金屬接頭，該技術更加安全可靠，且不受惡劣天氣的影響，可以與自動駕駛等技術相結合實現自動化。因此，無線電能傳輸技術的諸多優勢使其在未來的交通系統供電領域有著廣闊的發展空間。

3、現有技術中用于感應式無線電能傳輸系統，全橋有源整流器采用四個開關管組成，其優點是控制靈活，但是，存在控制變量多、需要精確控制開關管的零電壓導通時間、副邊諧振電流過零點采樣電路復雜等問題，從而限制了感應式無線電能傳輸系統的快速發展，是當前急需解決的問題。

技術實現思路

1、本發明的目的是克服現有的感應式無線電能傳輸系統，全橋有源整流器采用四個開關管組成存在的問題。本發明提供的基于半有源整流器的無線電能傳輸系統，將全橋有源整流器的一個有源橋臂換成由兩個二極管組成的無需控制的無源橋臂，該方式可以在簡化整流器控制的同時保證接收側所有的開關管的軟開關，并利用無源橋臂的被動整流特性簡化副邊諧振電流過零點采樣電路，設計的輸出電壓控制及副邊諧振電流過零點檢測電路，電路簡單，控制方便，容易實現，具有良好的應用前景。

2、為實現上述目的，本發明提供如下技術方案：

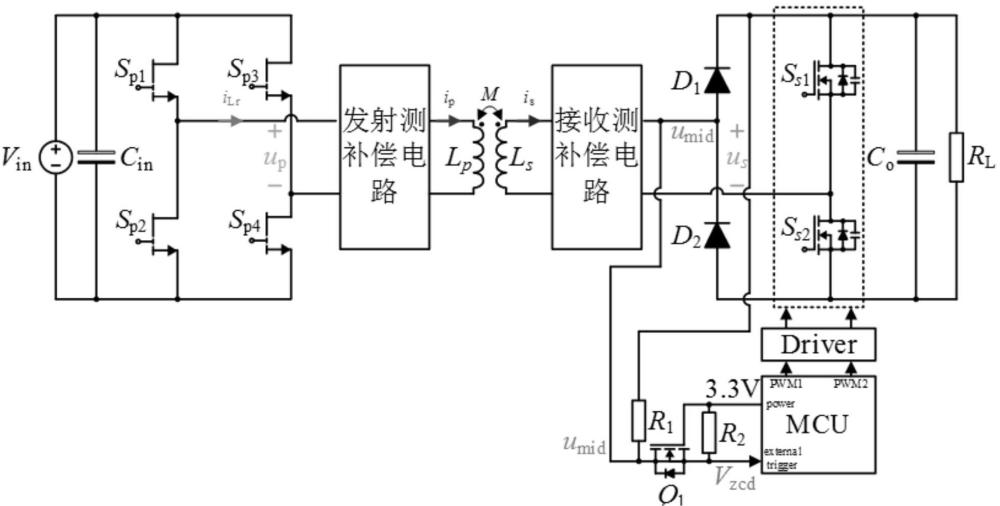

3、一種基于半有源整流器的無線電能傳輸系統，包括輸入電源vin、發射側逆變器單元、發射側補償電路、發射線圈lp、接收線圈ls、接收側補償電路、接收側半有源整流器和負載rl，

4、所述輸入電源vin的輸出端與發射側逆變器單元的輸入端相連接，所述發射側逆變器單元的兩個橋臂的中點做為發射側逆變器單元的輸出端與發射側補償電路的輸入端相連接，所述發射側補償電路的輸出端與發射線圈lp相連接，實現電能的無線發射；

5、所述接收線圈ls與發射線圈lp之間形成磁耦合，用于無線接收發射線圈lp無線發射的電能，所述接收線圈ls與接收側補償電路的輸入端相連接，所述收側補償電路的一輸出端與接收側半有源整流器的有源橋臂中點相連接，所述收側補償電路的另一輸出端與接收側半有源整流器的無源橋臂中點相連接，所述接收側半有源整流器的輸出端與負載rl相連接。

6、優選的，所述發射側逆變器單元為結型場效應管sp1-sp4構成的橋式逆變電路。

7、優選的，所述接收側半有源整流器包括無源橋臂單元、有源橋臂單元和輸出濾波電容co，所述無源橋臂單元包括二極管d1、二極管d2；所述有源橋臂單元包括開關管ss1、開關管ss2，

8、所述開關管ss1的源極、開關管ss2的漏極相連接，并做為接收側半有源整流器的有源橋臂中點與收側補償電路的一輸出端相連接，

9、所述二極管d1的正極、二極管d2的負極相連接，并做為接收側半有源整流器的無源橋臂中點與所述收側補償電路的另一輸出端相連接，

10、所述二極管d1的負極、開關管ss1的漏極共同與輸出濾波電容co的正極相連接，所述二極管d2的正極、開關管ss2的源極共同與輸出濾波電容co的負極相連接，

11、所述輸出濾波電容co的正、負極做為接收側半有源整流器的輸出端與負載rl相連接。

12、優選的，還包括輸出電壓控制及副邊諧振電流過零點檢測電路，所述輸出電壓控制及副邊諧振電流過零點檢測電路包括開關管q1、主控芯片mcu以及開關管驅動芯片driver，

13、所述收側補償電路的另一輸出端分別與電阻r1的一端、開關管q1的漏極相連接，所述電阻r1的另一端與接收側半有源整流器的正輸出端相連接，所述開關管q1的柵極與主控芯片mcu的供電電源相連接，所述開關管q1的柵極還通過電阻r2與主控芯片mcu的外部觸發引腳相連接，所述開關管q1的源極與主控芯片mcu的外部觸發引腳直接相連接，所述主控芯片mcu的pwm輸出引腳與開關管驅動器driver的輸入端相連接，所述開關管驅動器driver的輸出端分別與有源橋臂單元開關管ss1、開關管ss2的柵極相連接。

14、優選的，所述發射側補償電路、接收側補償電路可為串聯電容補償電路、并聯電容補償電路、lcc補償電路、lcl補償電路，用于滿足不同的負載特性要求。

15、優選的，所述主控芯片mcu可選用stm32g474、tms320f28335或者tms32f28377微型集成ic電路，

16、所述開關管驅動器driver可選用2edf7275kxuma1或者tps51604dsgr微型集成柵極驅動ic電路。

17、本發明的有益效果是：本發明的基于半有源整流器的無線電能傳輸系統，將全橋有源整流器的一個有源橋臂換成由兩個二極管組成的無需控制的無源橋臂，該方式可以在簡化整流器控制的同時保證接收側所有的開關管的軟開關，并利用無源橋臂的被動整流特性簡化副邊諧振電流過零點采樣電路，設計的輸出電壓控制及副邊諧振電流過零點檢測電路，電路簡單，控制方便；本發明采用的半有源整流器只有一個有源橋臂，可以減少接收側控制變量，進而明顯簡化接收側有源整流器的控制策略。同時，由于無源橋臂的被動整流特性，接收側半有源整流器的所有開關管都能實現零電壓導通特性，輸出電壓控制及副邊諧振電流過零點檢測電路也簡化到只由一個開關管和兩個電阻組成，容易實現，具有良好的應用前景。

技術特征：

1.基于半有源整流器的無線電能傳輸系統，其特征在于：包括輸入電源vin、發射側逆變器單元、發射側補償電路、發射線圈lp、接收線圈ls、接收側補償電路、接收側半有源整流器和負載rl，

2.根據權利要求1所述的基于半有源整流器的無線電能傳輸系統，其特征在于：所述發射側逆變器單元為結型場效應管sp1-sp4構成的橋式逆變電路。

3.根據權利要求1所述的基于半有源整流器的無線電能傳輸系統，其特征在于：所述接收側半有源整流器包括無源橋臂單元、有源橋臂單元和輸出濾波電容co，所述無源橋臂單元包括二極管d1、二極管d2；所述有源橋臂單元包括開關管ss1、開關管ss2，

4.根據權利要求3所述的基于半有源整流器的無線電能傳輸系統，其特征在于：還包括輸出電壓控制及副邊諧振電流過零點檢測電路，所述輸出電壓控制及副邊諧振電流過零點檢測電路包括開關管q1、主控芯片mcu以及開關管驅動芯片driver，

5.根據權利要求1所述的基于半有源整流器的無線電能傳輸系統，其特征在于：所述發射側補償電路、接收側補償電路可為串聯電容補償電路、并聯電容補償電路、lcc補償電路、lcl補償電路，用于滿足不同的負載特性要求。

6.根據權利要求4所述的基于半有源整流器的無線電能傳輸系統，其特征在于：所述主控芯片mcu可選用stm32g474、tms320f28335或者tms32f28377微型集成ic電路，

技術總結
本發明公開了一種基于半有源整流器的無線電能傳輸系統，包括輸入電源V<subgt;in</subgt;、發射側逆變器單元、發射側補償電路、發射線圈L<subgt;p</subgt;、接收線圈L<subgt;s</subgt;、接收側補償電路、接收側半有源整流器和負載R<subgt;L</subgt;，本發明將全橋有源整流器的一個有源橋臂換成由兩個二極管組成的無需控制的無源橋臂，該方式在簡化整流器控制的同時保證接收側所有的開關管的軟開關，并利用無源橋臂的被動整流特性簡化副邊諧振電流過零點采樣電路，設計的輸出電壓控制及副邊諧振電流過零點檢測電路，電路簡單，控制方便，容易實現，具有良好的應用前景。

技術研發人員：袁曉冬,韓華春,繆惠宇,甘海慶,曾飛,王明深,潘益,焦系澤,呂舒康
受保護的技術使用者：國網江蘇省電力有限公司電力科學研究院
技術研發日：
技術公布日：2025/3/10
