本發明涉及城市排水，具體是一種用于海綿城市的園林排水系統。

背景技術：

1、海綿城市是指通過加強城市規劃建設管理，充分發揮建筑、道路和綠地、水系等生態系統對雨水的吸納、蓄滲和緩釋作用，有效控制雨水徑流，實現自然積存、自然滲透、自然凈化的城市發展方式。海綿城市能在下雨時吸水、蓄水、滲水、凈水，需要時將蓄存的水?“釋放”?并加以利用，像海綿一樣具有良好的?“彈性”，有助于解決城市內澇、雨水徑流污染等問題，同時還能節約水資源，提升城市生態系統功能和減少對自然生態環境的干擾。

2、中國專利cn213682032u公開了一種排水結構，包括注水泵以及注水管；所述注水管的下端向下延伸至地表以下的透水層區域；所述注水泵一端連通于地面積水或蓄水，另一端連通于所述注水管，用于將水通過注水管注入至所述透水層區域。該方案還提供一種海綿城市蓄水排水系統，包括如前所述的排水結構。采用上述技術方案的排水結構以及海綿城市蓄水排水系統，能夠通過注水泵將積水或者蓄水通過注水管注入地下的透水層，由于透水層具有較強的透水能力，從而有助于積水或蓄水的快速排出；除此之外，雨水無污染，被注入透水層后能夠對地下水構成補充，同時有助于解決地面沉降的問題。

3、如上述專利所示，當前常見的海綿城市排水系統，大多是通過在地面和地下設置透水層，使雨水自然滲透至地底，然后借助集水管收集這些深入地底的雨水，并將其輸送至儲水區，當有用水需求時，再從儲水區抽水使用，但這種傳統方式存在明顯弊端。集水管通常深埋于地底，而滲入地底的雨水純凈度相對較低，集水管在長期使用過程中極易形成水垢，嚴重時甚至會造成堵塞，并且由于集水管深埋地下，一旦出現問題，清理工作難度極大，需要耗費大量的人力、物力和時間成本。

4、因此，有必要提供一種用于海綿城市的園林排水系統解決上述技術問題。

技術實現思路

1、本發明的目的在于提供一種用于海綿城市的園林排水系統，能夠依據地下溫度的自然波動自動執行清理操作，精準針對易結垢堵塞區域，有效規避了傳統人工清理方式因集水管深埋而導致的高成本弊端。

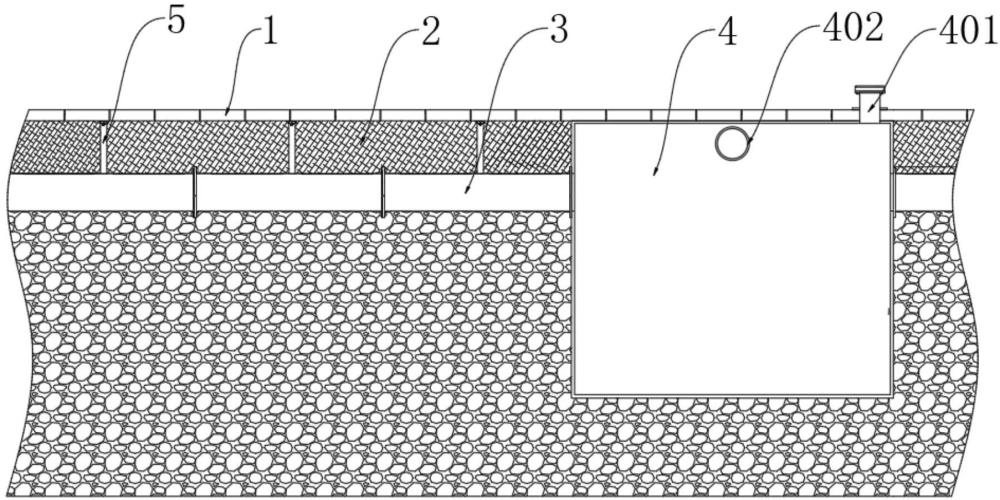

2、本發明的上述技術目的是通過以下技術方案得以實現的：一種用于海綿城市的園林排水系統，包括由上往下設置的地表透水層、地底透水層和集水管，集水管的一端連通設置有預埋在地下的儲水池，所述集水管的頂部開設有進水口，進水口內設置有濾網，所述集水管的內部轉動安裝有連接軸，所述連接軸上固定安裝有多個連接桿，所述連接桿遠離連接軸的一端固定安裝有清理桿，清理桿與集水管的內周壁相接觸，所述集水管上設置有用于驅動連接軸轉動的調節組件，調節組件包括支撐筒和設置在支撐筒內部的熱膨脹柱，調節組件通過熱膨脹柱伸縮的動力驅動連接軸旋轉。

3、本發明的進一步設置為：所述調節組件還包括滑動安裝在支撐筒內的滑塊和與滑塊的底壁固定連接的驅動桿，所述熱膨脹柱的底端與滑塊固定連接，所述驅動桿貫穿支撐筒的底壁，且驅動桿與支撐筒滑動配合。

4、本發明的進一步設置為：所述支撐筒的頂端螺紋安裝有頂蓋，所述支撐筒的頂部貫穿設置有連接螺栓，且連接螺栓與支撐筒螺紋連接，所述連接螺栓貫穿熱膨脹柱的頂部。

5、本發明的進一步設置為：所述連接軸的端部固定套裝有齒輪，所述驅動桿的底端固定安裝有第一連接板，第一連接板的底端固定連接有與齒輪相嚙合的齒條。

6、本發明的進一步設置為：所述集水管的內部設置有支撐架，所述支撐架的頂端固定安裝有安裝座，所述安裝座的頂端固定安裝有多個清理針，所述濾網上設置有多個矩形網孔，所述清理針的頂端伸入矩形網孔內，所述集水管內設置有用于驅動清理針在水平面內呈波浪線軌跡運動的傳動組件。

7、本發明的進一步設置為：所述傳動組件包括固定設置在支撐架中部的調節板、用于驅動調節板縱向移動的斜板和用于驅動調節板橫向移動的波紋板，所述調節板上開設有橫向通槽和縱向通槽，所述斜板貫穿所述橫向通槽，所述波紋板貫穿所述縱向通槽，橫向通槽的寬度大于斜板的寬度，縱向通槽的寬度大于波紋板的寬度。

8、本發明的進一步設置為：所述第一連接板的側壁固定安裝有第二連接板，所述斜板和波紋板的底端均與第二連接板固定連接。

9、本發明的進一步設置為：所述橫向通槽內轉動安裝有兩個第一輥筒，兩個第一輥筒均與斜板相接觸，所述縱向通槽內轉動安裝有兩個第二輥筒，兩個第二輥筒均與波紋板相接觸。

10、本發明的進一步設置為：所述支撐架的四邊角均固定安裝有支撐座，所述支撐座的內側開設有矩形通槽，所述矩形通槽內設置有連接柱，連接柱的頂端與集水管的內壁固定連接，連接柱上固定安裝有兩個限位板，支撐座的頂壁和底壁分別與兩個限位板相貼合，且支撐座與限位板滑動配合。

11、本發明的進一步設置為：所述儲水池的頂端連通設置有取水口，所述儲水池池壁的頂部設置有溢流口。

12、綜上所述，本發明具有以下有益效果：

13、1、本發明通過設置基于熱膨脹柱特性的調節組件，利用熱膨脹柱隨環境溫度變化而產生的伸縮動力，驅動連接軸旋轉，進而帶動清理桿對集水管下半部分內壁進行清潔，該設計能夠依據地下溫度的自然波動自動執行清理操作，精準針對易結垢堵塞區域，有效規避了傳統人工清理方式因集水管深埋而導致的高成本弊端，從根源上解決了集水管維護困難的問題。

14、2、本發明構建了由斜板、波紋板等構成的傳動組件，該傳動組件借助驅動桿上下移動的動力，促使調節板帶動清理針在濾網上呈波浪線軌跡運動，相較于傳統清理方式，該設計顯著擴大了清理針的活動范圍，極大地提升了對濾網污垢的清理效果，有效解決了傳統清理方式因清理范圍局限而導致濾網易堵塞、影響排水效率的問題，有力保障了排水系統的長期穩定運行，確保了整個海綿城市排水系統的高效性與可靠性。

技術特征：

1.一種用于海綿城市的園林排水系統，包括由上往下設置的地表透水層、地底透水層和集水管，集水管的一端連通設置有預埋在地下的儲水池，其特征在于：所述集水管的頂部開設有進水口，進水口內設置有濾網，所述集水管的內部轉動安裝有連接軸，所述連接軸上固定安裝有多個連接桿，所述連接桿遠離連接軸的一端固定安裝有清理桿，清理桿與集水管的內周壁相接觸，所述集水管上設置有用于驅動連接軸轉動的調節組件，調節組件包括支撐筒和設置在支撐筒內部的熱膨脹柱，調節組件通過熱膨脹柱伸縮的動力驅動連接軸旋轉。

2.根據權利要求1所述的一種用于海綿城市的園林排水系統，其特征在于：所述調節組件還包括滑動安裝在支撐筒內的滑塊和與滑塊的底壁固定連接的驅動桿，所述熱膨脹柱的底端與滑塊固定連接，所述驅動桿貫穿支撐筒的底壁，且驅動桿與支撐筒滑動配合。

3.根據權利要求2所述的一種用于海綿城市的園林排水系統，其特征在于：所述支撐筒的頂端螺紋安裝有頂蓋，所述支撐筒的頂部貫穿設置有連接螺栓，且連接螺栓與支撐筒螺紋連接，所述連接螺栓貫穿熱膨脹柱的頂部。

4.根據權利要求2所述的一種用于海綿城市的園林排水系統，其特征在于：所述連接軸的端部固定套裝有齒輪，所述驅動桿的底端固定安裝有第一連接板，第一連接板的底端固定連接有與齒輪相嚙合的齒條。

5.根據權利要求4所述的一種用于海綿城市的園林排水系統，其特征在于：所述集水管的內部設置有支撐架，所述支撐架的頂端固定安裝有安裝座，所述安裝座的頂端固定安裝有多個清理針，所述濾網上設置有多個矩形網孔，所述清理針的頂端伸入矩形網孔內，所述集水管內設置有用于驅動清理針在水平面內呈波浪線軌跡運動的傳動組件。

6.根據權利要求5所述的一種用于海綿城市的園林排水系統，其特征在于：所述傳動組件包括固定設置在支撐架中部的調節板、用于驅動調節板縱向移動的斜板和用于驅動調節板橫向移動的波紋板，所述調節板上開設有橫向通槽和縱向通槽，所述斜板貫穿所述橫向通槽，所述波紋板貫穿所述縱向通槽，橫向通槽的寬度大于斜板的寬度，縱向通槽的寬度大于波紋板的寬度。

7.根據權利要求6所述的一種用于海綿城市的園林排水系統，其特征在于：所述第一連接板的側壁固定安裝有第二連接板，所述斜板和波紋板的底端均與第二連接板固定連接。

8.根據權利要求7所述的一種用于海綿城市的園林排水系統，其特征在于：所述橫向通槽內轉動安裝有兩個第一輥筒，兩個第一輥筒均與斜板相接觸，所述縱向通槽內轉動安裝有兩個第二輥筒，兩個第二輥筒均與波紋板相接觸。

9.根據權利要求5所述的一種用于海綿城市的園林排水系統，其特征在于：所述支撐架的四邊角均固定安裝有支撐座，所述支撐座的內側開設有矩形通槽，所述矩形通槽內設置有連接柱，連接柱的頂端與集水管的內壁固定連接，連接柱上固定安裝有兩個限位板，支撐座的頂壁和底壁分別與兩個限位板相貼合，且支撐座與限位板滑動配合。

10.根據權利要求1所述的一種用于海綿城市的園林排水系統，其特征在于：所述儲水池的頂端連通設置有取水口，所述儲水池池壁的頂部設置有溢流口。

技術總結
本發明涉及城市排水技術領域，公開了一種用于海綿城市的園林排水系統，包括由上往下設置的地表透水層、地底透水層和集水管，集水管的一端連通設置有預埋在地下的儲水池，集水管的頂部開設有進水口，進水口內設置有濾網，集水管的內部轉動安裝有連接軸，連接軸上固定安裝有多個連接桿；本發明通過設置基于熱膨脹柱特性的調節組件，利用熱膨脹柱隨環境溫度變化而產生的伸縮動力，驅動連接軸旋轉，進而帶動清理桿對集水管下半部分內壁進行清潔，該設計能夠依據地下溫度的自然波動自動執行清理操作，精準針對易結垢堵塞區域，有效規避了傳統人工清理方式因集水管深埋而導致的高成本弊端，從根源上解決了集水管維護困難的問題。

技術研發人員：張詩雅,騰天驥
受保護的技術使用者：吉林建筑科技學院
技術研發日：
技術公布日：2025/4/28
