本發明涉及道路安全領域，特別是一種新型道路防護欄。

背景技術：

目前高速公路防護欄一般有兩種較為常用，一種是高速護欄板，另一種就是纜索護欄。高速護欄板是一種半鋼性防撞護欄，它主要以波紋狀鋼護欄板相互拼接并由主柱支撐的連續結構。它利用土基、立柱、橫梁的變形來吸收碰撞能量，并迫使失控車輛改變方向，回復到正常的行駛方向，防止車輛沖出路外，以保護車輛和乘客，減少事故造成的損失。纜索護欄是柔性護欄的主要代表形式，它主要依靠纜索的拉應力來抵抗車輛的碰撞，吸收碰撞能量，車輛碰撞時纜索在彈性范圍內工作，防止失控車輛沖出高速或是沖入逆行車道造成更大的事故和損失。然而現階段使用的防護欄都是直接的接觸外界沖擊，易造成較大的傷害。

技術實現要素：

本發明的目的在于克服現有技術的缺點，提供一種新型道路防護欄。為實現上述目的本發明采用以下技術方案：

一種新型道路防護欄，包括上防護欄、支撐立柱、出水管、旋轉筒、出水口、緊固螺釘、安裝柱、下防護欄、熒光條、入水口，兩條上防護欄和兩條下防護欄通過螺釘緊固安裝了支撐立柱，支撐立柱末端插入安裝柱內，且緊固螺釘擰緊安裝，出水管通過U型螺栓安裝在上防護欄的內測，且出水管出水口對應設置在旋轉筒進水口上側，旋轉筒套裝在支撐立柱上，旋轉筒底側開設了出水口，旋轉筒筒體黏貼了熒光條，入水口通過轉接管安裝在出水管一側頂端。

優選的，所述旋轉筒材質為EVA和聚氨酯的復合材料。

優選的，所述旋轉筒頂側進水口螺釘緊固安裝了隔離網。

優選的，所述出水口螺紋連接了密封蓋。

優選的，所述安裝柱內壁50cm深處焊接了兩鐵塊。

優選的，所述入水口轉軸連接一翻蓋。

與現有技術相比，本發明具有以下優點：采用一種旋轉結構，把旋轉桶安裝在支撐立柱上，使旋轉桶可以在立柱上自由旋轉，通過旋轉桶的這種自由旋轉分解汽車撞擊力，使豎直撞擊力分解到平行于護欄的方向上，桶內的水分可有效地緩沖沖擊，減輕傷害。

附圖說明

圖1為本發明道路防護欄的結構示意圖。

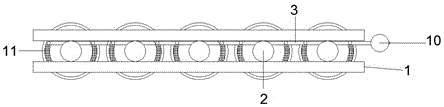

圖2為本發明鎮路防護欄的俯視圖。

圖3為本發明出水管安裝示意圖。

圖4為本發明旋轉筒的結構示意圖。

圖中：1、上防護欄，2、支撐立柱，3、出水管，4、旋轉筒，5、出水口，6、緊固螺釘，7、安裝柱，8、下防護欄，9、熒光條，10、入水口，11、隔離網。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步詳細闡述。

如圖1、圖2、圖3和圖4所示，一種新型道路防護欄，包括上防護欄1、支撐立柱2、出水管3、旋轉筒4、出水口5、緊固螺釘6、安裝柱7、下防護欄8、熒光條9、入水口10，兩條上防護欄1和兩條下防護欄8通過螺釘緊固安裝了支撐立柱2，支撐立柱2末端插入安裝柱7內，且緊固螺釘6擰緊安裝，出水管3通過U型螺栓安裝在上防護欄1的內測，且出水管3出水口對應設置在旋轉筒4進水口上側，旋轉筒4套裝在支撐立柱2上，旋轉筒4底側開設了出水口5，旋轉筒4筒體黏貼了熒光條9，入水口10通過轉接管安裝在出水管3一側頂端。所述旋轉筒4材質為EVA和聚氨酯的復合材料。所述旋轉筒4頂側進水口螺釘緊固安裝了隔離網11。所述出水口5螺紋連接了密封蓋。所述安裝柱7內壁50cm深處焊接了兩鐵塊。所述入水口10轉軸連接一翻蓋。

本發明工作原理：一種新型道路防護欄，旋轉護欄采用“一柱四欄”方式，通過加強支撐立柱和防護欄的性能及安裝方式，有效地防止汽車穿越防護欄，駛出行駛車道。并開創性地采用一種旋轉結構，把富有彈性且防撞耐磨的旋轉桶安裝在支撐立柱上，使旋轉桶可以在立柱上自由旋轉，通過旋轉桶的這種自由旋轉分解汽車撞擊力，使垂直于護欄方向的撞擊力分解到平行于護欄的方向上，被旋轉桶有效地吸收和減小，從而有效地減輕交通事故造成的后果。旋轉桶采用EVA和聚氨酯的復合材料，這種高強度EVA和聚氨酯材料本身就富有彈性且防撞耐磨，可以避免旋轉桶受沖擊時被撞碎，有效地對防護欄和司乘人員進行保護。除了良好的防撞耐磨性能之外，還具有抗化學物質腐蝕、抗紫外老化、抗候性等優點，不易破損，外觀精美不易褪色，在戶外自然條件下，使用壽命至少十年以上。一旦發生交通事故，當汽車撞擊到它時，通過旋轉方式，把沖撞的能量轉化成旋轉的能量，保持汽車的正常行駛方向和速度，最大限度地降低交通事故的發生率，保護人們的人身生命安全，提供一種全新的道路安全保障。特別適合在隧道口、中央隔離帶、急速轉彎地帶、復雜的交叉路口等事故多發地段的安裝應用。值得一提的是，旋轉桶還有很強的恢復力，即使受到嚴重的撞擊，也能立即恢復原樣。另外，旋轉桶外觀顏色鮮艷，有黃色、橘紅色、綠色等，高度的光亮反射效果，筒體表層黏貼了熒光條，有眼球捕捉功能，可引起駕駛員的注意力，減低事故發生率，尤其是能保證他們的夜間和雨天行駛安全。旋轉筒頂側進水口螺釘緊固安裝了隔離網，有效地阻擋外界雜物進入桶內，保證筒體的整潔，出水口螺紋連接了密封蓋方便換裝桶內的水，安裝柱內壁50cm深處焊接了兩鐵塊，阻擋支撐立柱下滑方便緊固螺母擰緊，入水口轉軸連接一翻蓋，避免雜質進入管道內，水流順著入水口流入出水管，出水管的出水口與旋轉筒的入水口對應設置，方便水流進入桶內。桶內的水分可有效地緩沖沖擊，減輕對車輛和人員的傷害。安裝柱的設置方便支撐立柱的拆裝維護。

以上所述為本發明較佳實施例，對于本領域的普通技術人員而言，根據本發明的教導，在不脫離本發明的原理與精神的情況下，對實施方式所進行的改變、修改、替換和變型仍落入本發明的保護范圍之內。
