本實用新型涉及清潔與健身設備領域，尤其是一種清潔與健身滑行小車。

背景技術：

一直以來，研究、生產道路清掃保潔機械，經歷了從功能單一、性能差到多元化和多功能化的發展歷程，其中某些設備作業性能已達到相當先進的水平，但它們主要集中于大型路面清掃機的研制，而適用于居住小區、學校、食堂、小街小巷、走廊等場所的中小型清掃機械的研制開發則剛剛起步，雖然我國研制出的清掃機在品種規格上和使用性能上已基本能滿足國內各種需求，但是這些產品存在外形單調、功能單一、操作不方便、清掃效率低等問題，而且我國對清潔車的主要研究集中于產品的多功能化、模塊化、數字化，忽視了產品的環保化和人性化，因此，設計一款集娛樂運動健身和清潔功能為一體的工具具有重要的現實意義。

技術實現要素：

本實用新型的目的就是要解決目前的清掃機械存在的上述問題，提供一種結構設計巧妙,清掃使用靈活，同時集清潔與娛樂健身為一體，節能環保型的清潔與健身滑行小車。

本實用新型的具體方案是：清潔與健身滑行小車，具有車體板，車體板前部設有一個轉向輪，車體板后部同軸設有兩個行走輪，轉向輪與行走輪處在同一平面內，轉向輪上豎直設有轉向柱，轉向柱上設有手持車架，在車體板底部設有電動驅動裝置、清潔裝置和清潔與健身狀態轉換裝置，所述清潔裝置包括清掃機構、擦洗機構、傳動機構和補水裝置。

本實用新型中所述電動驅動裝置包括傳動錐齒輪A、傳動錐齒輪B、步進電機和供電電瓶，傳動錐齒輪A套裝在行走輪輪軸上，傳動錐齒輪B安裝在步進電機的輸出端軸上，傳動錐齒輪A與傳動錐齒輪B嚙合連接，傳動錐齒輪A帶動行走輪輪軸一起轉動。

本實用新型中所述清掃機構包括設置在車體板前部底面上的掃地滾筒和設置在掃地滾筒后方的垃圾箱，在垃圾箱和掃地滾筒之間還設有垃圾導料板；擦洗機構包括設置在垃圾箱后方的拖地滾筒和設在拖地滾筒后方的擦地布筒；補水裝置具有供水蓄水箱，供水蓄水箱通過一根噴水管向拖地滾筒橫向供水，噴水管上還設有供水控制閥；傳動機構包括后輪桿大齒輪、后輪桿小齒輪、后鏈輪組大鏈輪、后鏈輪組小鏈輪、中間桿減速齒輪A、中間桿減速齒輪B、前鏈輪組大鏈輪、前鏈輪組小鏈輪、前鏈輪組鏈條和后鏈輪組鏈條，其中后輪桿小齒輪與行走輪輪軸同軸固定安裝，后輪桿大齒輪與后鏈輪組大鏈輪同軸布置且后輪桿大齒輪與后輪桿小齒輪嚙合連接，后鏈輪組小鏈輪與拖地滾筒的筒軸一端同軸設置，后鏈輪組鏈條套裝在后鏈輪組大鏈輪與后鏈輪組小鏈輪上，拖地滾筒筒軸的另一端上裝有中間桿減速齒輪A，中間桿減速齒輪B與中間桿減速齒輪A嚙合連接，與所述中間桿減速齒輪B同軸設置有前鏈輪組大鏈輪，前鏈輪組小鏈輪安裝在掃地滾筒筒軸的一端，前鏈輪組大鏈輪與前鏈輪組小鏈輪通過前鏈輪組鏈條傳動連接。

本實用新型中所述清潔與健身狀態轉換裝置包括設置在車體板前部底面上的一個前支撐輪、設置在車體板后部底面上的兩個后支撐輪、前支撐輪收起裝置、后支撐輪收起裝置和設置在手持車架上的拉線控制閥及控制線；前支撐輪收緊裝置包括一端鉸裝在車體板上的飛機起落架式連桿A與飛機起落架式連桿B、兩根彈簧及連接前支撐輪的腿桿，后支撐輪收緊裝置包括一根彈簧、飛機起落架式連桿C及腿桿；前支撐輪收緊裝置和后支撐輪收緊裝置共同作用使前后支撐輪一起升起或降下來。

本實用新型中所述手持車架與所述轉向柱之間采用折疊鉸接連接，手持車架的底部與轉向柱之間設置成自鎖結構，所述手持車架的上部還橫向設有車把手。

本實用新型有兩種應用狀態，可相互轉換：

第一種為清潔狀態：此種狀態需要通過前支撐輪收起裝置、后支撐輪收起裝置將前后支撐輪收起，轉向輪、行走輪著地，此時打開供電電瓶，步進電機帶動傳動錐齒輪A和傳動錐齒輪B轉動，進而帶動行走輪軸及行走輪轉動，然后通過傳動機構來驅動掃地滾筒和拖地滾筒同時旋轉（經過傳動機構的傳遞掃地滾筒與行走輪的轉向相同，拖地滾筒與行走輪轉向相反），掃地滾筒將垃圾掃入垃圾箱，拖地滾筒將掃過垃圾的地方進行擦洗，與此同時后面的擦地布筒將濕的地面擦干，整個過程自動同時進行，有條不紊。

第二種為健身滑行狀態：此時通過前、后支撐輪收起裝置將前后支撐輪放下著地，這樣整套清潔裝置騰空懸起，這時利用彈簧、飛機起落架式連桿B與C及腿桿自身的自鎖結構特點，將前后支撐輪卡死支撐于地面，即可利用人力自身將小車當成滑板車來使用，無需借助外力驅動，就可以達到娛樂健身的目的。

本實用新型小車結構設計精巧，兩種狀態轉換靈活方便，操作簡單，不但可以應對多種不同場合的清掃保潔，而且還可以用來娛樂健身，節能環保，具有很好的推廣應用價值。

附圖說明

圖1是本實用新型主視方向結構示意圖；

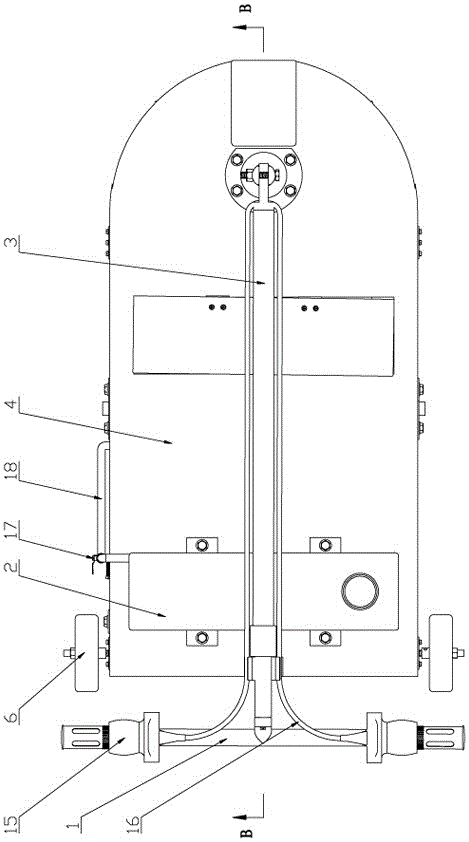

圖2是本實用新型俯視方向結構示意圖；

圖3是本實用新型右視方向結構示意圖；

圖4是本實用新型左視方向結構示意圖；

圖5是圖1中A視方向結構示意圖；

圖6是圖2中B-B方向剖切示意圖。

圖中：1—車把手，2—供水蓄水箱，3—手持車架，4—車體板，5—轉向柱，6—行走輪，7—后支撐輪，8—擦地布筒，9—拖地滾筒，10—垃圾箱，11—垃圾導料板，12—掃地滾筒，13—轉向輪，14—前支撐輪，15—拉線控制閥，16—控制線，17—供水控制閥，18—噴水管，19—傳動錐齒輪A，20—行走輪輪軸，21—傳動錐齒輪B，22—步進電機，23—供電電瓶，24—中間桿減速齒輪A，25—中間桿減速齒輪B，26—前鏈輪組大鏈輪，27—前鏈輪組鏈條，28—前鏈輪組小鏈輪，29—后輪桿小齒輪，30—后輪桿大齒輪，31—后鏈輪組大鏈輪，32—后鏈輪組鏈條，33—后鏈輪組小鏈輪，34—彈簧，35—腿桿，36—飛機起落架式連桿C，37—飛機起落架式連桿A，38—飛機起落架式連桿B。

具體實施方式

參見圖1-圖6，本實用新型是清潔與健身滑行小車，具有車體板4，車體板前部設有一個轉向輪13，車體板后部同軸設有兩個行走輪6，轉向輪與行走輪處在同一平面內，轉向輪上豎直設有轉向柱5，轉向柱上設有手持車架3，在車體板底部設有電動驅動裝置、清潔裝置和清潔與健身狀態轉換裝置，所述清潔裝置包括清掃機構、擦洗機構、傳動機構和補水裝置。

本實施例中所述電動驅動裝置包括傳動錐齒輪A19、傳動錐齒輪B21、步進電機22和供電電瓶23，傳動錐齒輪A套裝在行走輪輪軸20上，傳動錐齒輪B安裝在步進電機的輸出端軸上，傳動錐齒輪A與傳動錐齒輪B嚙合連接，傳動錐齒輪A帶動行走輪輪軸一起轉動。

本實施例中所述清掃機構包括設置在車體板前部底面上的掃地滾筒12和設置在掃地滾筒后方的垃圾箱10，在垃圾箱和掃地滾筒之間還設有垃圾導料板11；擦洗機構包括設置在垃圾箱后方的拖地滾筒9和設在拖地滾筒后方的擦地布筒8；補水裝置具有供水蓄水箱2，供水蓄水箱通過一根噴水管18向拖地滾筒橫向供水，噴水管上還設有供水控制閥17；傳動機構包括后輪桿大齒輪30、后輪桿小齒輪29、后鏈輪組大鏈輪31、后鏈輪組小鏈輪33、中間桿減速齒輪A24、中間桿減速齒輪B25、前鏈輪組大鏈輪26、前鏈輪組小鏈輪28、前鏈輪組鏈條27和后鏈輪組鏈條32，其中后輪桿小齒輪與行走輪輪軸同軸固定安裝，后輪桿大齒輪與后鏈輪組大鏈輪同軸布置且后輪桿大齒輪與后輪桿小齒輪嚙合連接，后鏈輪組小鏈輪與拖地滾筒的筒軸一端同軸設置，后鏈輪組鏈條套裝在后鏈輪組大鏈輪與后鏈輪組小鏈輪上，拖地滾筒筒軸的另一端上裝有中間桿減速齒輪A，中間桿減速齒輪B與中間桿減速齒輪A嚙合連接，與所述中間桿減速齒輪B同軸設置有前鏈輪組大鏈輪，前鏈輪組小鏈輪安裝在掃地滾筒筒軸的一端，前鏈輪組大鏈輪與前鏈輪組小鏈輪通過前鏈輪組鏈條傳動連接。

本實施例中所述清潔與健身狀態轉換裝置包括設置在車體板前部底面上的一個前支撐輪14、設置在車體板后部底面上的兩個后支撐輪7、前支撐輪收起裝置、后支撐輪收起裝置和設置在手持車架上的拉線控制閥15及控制線16；前支撐輪收緊裝置包括一端鉸裝在車體板上的飛機起落架式連桿A37與飛機起落架式連桿B38、兩根彈簧及連接前支撐輪的腿桿，后支撐輪收緊裝置包括一根彈簧34、飛機起落架式連桿C36及腿桿35；前支撐輪收緊裝置和后支撐輪收緊裝置共同作用使前后支撐輪一起升起或降下來。

本實施例中所述手持車架與所述轉向柱之間采用折疊鉸接連接，手持車架的底部與轉向柱之間設置成自鎖結構，所述手持車架的上部還橫向設有車把手1。

本實用新型有兩種應用狀態，可相互轉換：

第一種為清潔狀態：此種狀態需要通過前支撐輪收起裝置、后支撐輪收起裝置將前后支撐輪收起，轉向輪、行走輪著地，此時打開供電電瓶，步進電機帶動傳動錐齒輪A和傳動錐齒輪B轉動，進而帶動行走輪軸及行走輪轉動，然后通過傳動機構來驅動掃地滾筒和拖地滾筒同時旋轉（經過傳動機構的傳遞掃地滾筒與行走輪的轉向相同，拖地滾筒與行走輪轉向相反），掃地滾筒將垃圾掃入垃圾箱，拖地滾筒將掃過垃圾的地方進行擦洗，與此同時后面的擦地布筒將濕的地面擦干，整個過程自動同時進行，有條不紊。

第二種為健身滑行狀態：此時通過前、后支撐輪收起裝置將前后支撐輪放下著地，這樣整套清潔裝置騰空懸起，這時利用彈簧、飛機起落架式連桿B與C及腿桿自身的自鎖結構特點，將前后支撐輪卡死支撐于地面，即可利用人力自身將小車當成滑板車來使用，無需借助外力驅動，就可以達到娛樂健身的目的。

本實用新型小車結構設計精巧，兩種狀態轉換靈活方便，操作簡單，不但可以應對多種不同場合的清掃保潔，而且還可以用來娛樂健身，節能環保，具有很好的推廣應用價值。
