本發明涉及道路施工防護設備領域，特別是涉及一種可移動防撞護欄及其組裝方法。

背景技術：

目前我國路橋改擴建施工過程中，雙向會車情況下，作業區防護以及用時較長的道路車輛引流、分流，多是采用一些沒有防護功能的隔離設施，一旦出現車輛沖撞的險情，便對施工區工作人員、設備或者相向行駛的車輛造成嚴重的安全威脅。

現在改擴建項目中，常規安全防護措施除了設置限速警示牌、車輛分流警示牌之外，用于防護施工區安全和通車安全的臨時防護設施主要有水碼、錐筒、隔離珊三種，但這三種設施只能起到隔離作用，沒有防撞功能，對于突發的車輛撞擊無法攔截。

國內對于具有防撞功能的臨時隔離設施的研究剛剛起步，對臨時隔離設施的主要功能訴求主要有以下三點：一、具有雙面防撞性能，既要防止車輛沖入施工區又要防止雙側都有車輛通行時車輛駛?cè)雽?duì)向車道；二、對路面?zhèn)π。Ｒ?guī)護欄基本都需要在地上“生根”來保證防撞功能，可移動護欄作為臨時性的交通安全設施，必須做到不生根或少生根，利于施工結束后挪走，且盡量保護其原來占有的路面不被破壞，可盡快投入使用；三、可移動護欄作為臨時性的交通安全設施，必須做到可重復利用，哪里需要就在哪里安裝，其拆卸的便利性能也很重要。

目前市場上已有的具有防撞性能的安全隔離設施，比如常規護欄都需要“落地生根”，也就是說需要將護欄插入路基中方能發揮對沖撞車輛的攔截防撞引導功能，對于以不破壞路面為基本要求的臨時性防撞隔離設施，目前國內市場還是個空白。

技術實現要素：

本發明要解決的技術問題是提供一種避免“落地生根”、方便拆卸和移動、有效保護施工路面、結構簡單、成本低、操作簡便的可移動防撞護欄及其組裝方法。

本發明可移動防撞護欄，包括若干個護欄單元，每個護欄單元包括立柱、防阻塊和橫梁，所述立柱設為“人”字型結構，所述立柱包括一端貼合地面的支撐段和沿所述支撐段向上延伸的連接段，所述支撐段包括第一支腿和第二支腿，所述第一支腿和所述第二支腿沿所述支撐段與所述連接段的連接處向所述連接段的兩側打開；所述連接段上連接有防阻塊，所述防阻塊包括固定部和連接部，所述連接部連接在所述固定部的兩端，所述固定部連接在所述連接段上，所述防阻塊的兩端分別連接所述橫梁，所述橫梁設為環波梁護欄板；所述環波梁護欄板包括本體部和位于所述本體部?jī)啥说倪吘壊浚霰倔w部為弧形曲面，所述邊緣部由所述本體部的兩端分別向弧形曲面延伸的反方向卷曲形成；若干個所述護欄單元相互連接，即相鄰的所述護欄單元上的所述橫梁固定連接。

本發明可移動防撞護欄，其中所述防阻塊在所述連接段設有若干個。

本發明可移動防撞護欄，其中所述防阻塊的尺寸沿連接段的頂端向支撐段方向依次擴大。

本發明可移動防撞護欄，其中所述防阻塊包括長圓形固定板和沿所述長圓形固定板的邊緣向所述防阻塊的一側延伸形成支撐面，所述支撐面沿所述連接部的邊緣延伸形成。

本發明可移動防撞護欄，其中所述支撐段的所述第一支腿和所述第二支腿上均設有支撐塊，所述支撐塊上設有凸起的弧形曲面，所述支撐塊的弧形曲面抵接在所述本體部的弧形曲面上，所述本體部固定在所述支撐塊上。

本發明可移動防撞護欄，其中所述橫梁的一端切除所述環波形護欄板的所述邊緣部，所述邊緣部切除的長度大于兩個相鄰的所述橫梁交疊固定的長度。

本發明可移動防撞護欄，其中所述橫梁的兩端均開設有連接孔。

本發明可移動防撞護欄，其中所述第一支腿和所述第二支腿之間連接有連接片，所述支撐段形成三角形支撐。

本發明可移動防撞護欄的組裝方法，其中，組裝方法如下述：

1)所述立柱的組裝，將所述第一支腿和所述第二支腿分別固定連接在所述連接段上，所述防阻塊的所述固定部連接在所述連接段，所述防阻塊在所述連接段連接若干個；

2)所述橫梁的安裝，所述橫梁的本體部抵接在所述防阻塊的邊緣且固定在所述防阻塊上；

3)所述橫梁的安裝，所述第一支腿和所述第二支腿上均固定連接所述橫梁，所述支撐部上設有若干個所述橫梁。

本發明可移動防撞護欄的組裝方法，其中所述第一支腿和所述第二支腿上均設有支撐塊，所述支撐塊上設有凸起的弧形曲面，所述環波梁護欄板的本體部抵接在所述支撐塊的弧形曲面上，且貫穿連接有固定螺栓。

本發明可移動防撞護欄及其組裝方法與現有技術不同之處在于：本發明可移動防撞護欄，包括若干個相互連接的護欄單元，每個護欄單元上均包括立柱、防阻塊和橫梁，立柱設為“人”字型結構，立柱包括上端的連接段和下端打開的支撐段，支撐段打開形成三角形支撐結構，支撐更加穩定，并且支撐段抵接在地面上，但不插入地面，形成“落地不生根”的結構，可以通過護欄單元的位移消耗部分能量，再通過材料自身變形吸收部分能量來實現其防撞功能，克服了現有的防撞護欄在地面生根和通過材料自身變形吸收部分能量的缺點；不需要將立柱插入地面，不會損毀路面，節省了路面修復時間，縮短施工周期；

防阻塊包括固定連接立柱的固定部和向固定部?jī)蓚?cè)延伸的連接部，沿連接部的邊緣向一側延伸形成有支撐面，橫梁固定連接在防阻塊上，即固定在支撐面遠離立柱的側面；橫梁設為環波梁護欄板，環波梁護欄板包括本體部和位于本體部?jī)啥说倪吘壊浚倔w部為弧形曲面，邊緣部由本體部的兩端分別向弧形曲面延伸的反方向卷曲形成；環波梁護欄板是一種新的護欄板結構形式，為一體輥軋成型的一個波浪形的弧形鋼板，其兩端的邊緣部分別向本體部的反方向卷曲形成兩個近似于封閉的環，此環能在碰撞發生時卷曲防止因碰撞力過大而從上下邊沿撕裂橫梁，又能適當變形從而吸收車輛動能，并且具有較高的景觀效果。

本發明可移動防撞護欄的組裝方法：先安裝“人”字型立柱、再固定防阻塊、最后安裝橫梁，然后將護欄單元一次拼接固定，完成整個防撞護欄的安裝；安裝過程采用螺栓連接，拆裝很便捷，可根據需要進行移動，可重復使用，同時也便于維修。

下面結合附圖對本發明的可移動防撞護欄及其組裝方法作進一步說明。

附圖說明

圖1為本發明可移動防撞護欄的整體結構示意圖；

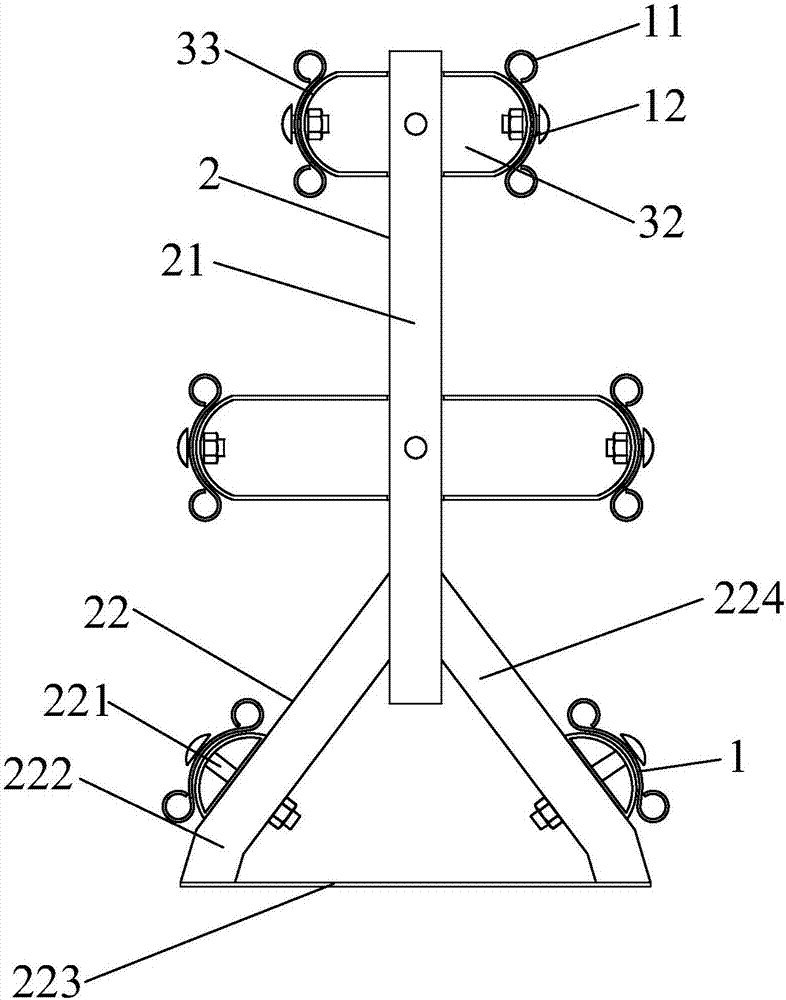

圖2為本發明可移動防撞護欄的側視結構示意圖；

圖3為本發明可移動防撞護欄的主視結構示意圖；

圖4為本發明可移動防撞護欄的立柱結構示意圖；

圖5為本發明可移動防撞護欄的防阻塊的主視結構示意圖；

圖6為本發明可移動防撞護欄的防阻塊的俯視結構示意圖；

圖7為本發明可移動防撞護欄的防阻塊的側視結構示意圖；

圖8為本發明可移動防撞護欄的橫梁連接狀態示意圖；

圖9為本發明可移動防撞護欄的圖1中a的局部放大示意圖。

附圖標注：1、橫梁；11、邊緣部；12、本體部；2、立柱；21、連接段；22、支撐段；221、支撐塊；222、第一支腿；223、連接片；224、第二支腿；3、防阻塊；31、固定部；32、連接部；33、支撐面。

具體實施方式

結合圖1-圖3所示，本發明可移動防撞護欄，包括若干個護欄單元，每個護欄單元包括立柱2、防阻塊3和橫梁1，兩個相鄰的護欄單元相互連接，即相鄰的護欄單元上的橫梁1固定連接形成連續的防撞護欄。

結合圖2和圖4所示，立柱2設為“人”字型結構，立柱2包括一端貼合地面的支撐段22和沿支撐段22向上延伸的連接段21，支撐段22包括第一支腿222和第二支腿224，第一支腿222和第二支腿224沿支撐段22與連接段21的連接處向連接段21的兩側打開，形成三角形支撐結構。立柱2采用“人”字形結構，立柱2的支撐段22和連接段21材料均選用方管，即立柱2的橫截面為矩形，支撐段22與連接段21的固定方式采用焊接或螺栓連接，第一支腿222和第二支腿224接觸地面一端連接有連接片223，連接片223的兩端焊接或鉚接在第一支腿222和第二支腿224上，連接片223對第一支腿222和第二支腿224的連接角度進行限制，同時連接片223也對第一支腿222和第二支腿224組成的三角形結構進行加強，以確保護欄單元在不插入地面的情況下重心穩定。立柱2材料還能選用圓形鋼管或角鋼等常用材料，立柱2的連接段21的頂部?jī)?nèi)可根據需要插入防眩板或警示牌。

連接片223不僅能使支撐段22的三角形結構更加穩定，還能使護欄單元受到撞擊時更容易平移，相對于插入底面的立柱2結構，護欄移動阻力減小，還將車輛撞擊時原本只有兩個立柱2支腿承受的“點”受力變成連接片223的“面”受力，降低了摩擦系數，使護欄單元可順滑平移來消耗一部分車輛動能，然后再通過環波梁護欄板本身的變形再消耗一部分車輛動能，并將車輛導引回原有行駛路線。

結合圖2、圖5-圖7所示，連接段21上連接有防阻塊3，防阻塊3包括固定部31和連接部32，連接部32連接在固定部31的兩端，固定部31連接在連接段21上，防阻塊3包括長圓形固定板和沿長圓形固定板的邊緣向防阻塊3的一側延伸形成支撐面33，支撐面33沿連接部32的邊緣延伸形成。防阻塊3的固定部31固定在立柱2上，支撐面33的邊緣抵接在立柱2上，防阻塊3兩端的支撐面33抵接在橫梁1上，支撐面33起到支撐橫梁1的作用，增大橫梁1與防阻塊3的接觸面積，提高強度，還能限制碰撞變形，起到防護的作用。

如圖2所示，防阻塊3在立柱2的高度方向上設有若干個，即在連接段21設有若干個，可以根據立柱2的高度核算出最優數量。防阻塊3的尺寸沿連接段21的頂端向支撐段22方向依次擴大，防阻塊3的寬度小于支撐段22的最大寬度，防阻塊3上均連接橫梁1，支撐段22上也連接橫梁1，橫梁1在立柱2的高度方向上從上向下依次向外擴展形成三角形支撐。

橫梁1設為環波梁護欄板，環波梁護欄板包括本體部12和位于本體部12兩端的邊緣部11，本體部12為弧形曲面，邊緣部11由本體部12的兩端分別向弧形曲面延伸的反方向卷曲形成；環波梁護欄板是一種新的護欄板結構形式，為一體輥軋成型的一個波浪形的弧形鋼板，其兩端的邊緣部11分別向本體部12的反方向卷曲形成兩個近似于封閉的環，此環能在碰撞發生時卷曲，防止因碰撞力過大而從上下邊沿撕裂橫梁1，又能適當變形從而吸收車輛動能，并且具有較高的景觀效果。

優選的防阻塊3布置方式，防阻塊3在連接段21設置兩個，即包括上、下兩塊防阻塊3，上層防阻塊的長度小于下層防阻塊，上、下層防阻塊上均連接有環波梁護欄板；支撐段22的第一支腿222和第二支腿224上均設有支撐塊221，支撐塊221上設有凸起的弧形曲面，支撐塊221的弧形曲面抵接在環波梁護欄板的本體部12的弧形曲面上，本體部12固定在支撐塊221上。因此，環波梁護欄板分上中下三層設置，每層在立柱2兩側分別通過防阻塊3和支撐塊221對稱懸掛兩道環波梁護欄板，一是為了保證護欄整體的平衡，二是為了分別應對兩側可能發生的車輛碰撞。上、中兩層環波梁護欄板與立柱2通過防阻塊3連接，防阻塊3上連接的支撐面33的弧度與環波梁護欄板本體部12的弧度相同，與環波梁護欄板連接時能夠更好的貼合環波梁護欄板，當橫梁1在受到車輛碰撞時更好地傳遞能量，防阻塊3的支撐面33將能量傳遞給立柱2，通過立柱2的移動和變形吸收撞擊能力，減小碰撞損失。

上、中兩層環波梁護欄板主要用途為應對車輛撞擊，環波梁護欄板厚度較大，下層防阻塊3兩側的環波梁護欄板之間的距離比上層兩側環波梁護欄板更寬，這樣車輛會先撞擊中層環波梁護欄板，可推著護欄單元平移，然后再撞擊上層環波梁護欄板，實現分級消能，避免護欄單元傾斜過大導致車輛碾壓甚至沖出護欄單元。下層環波梁護欄板主要用途為將“人”字形立柱2的支撐段22一起整體移動，其環波梁護欄板厚度較薄，一是以防止個別“人”字形立柱2摔傷破損，二是防止車輪陷入立柱2之間或碾壓立柱2。

組裝后的可移動護欄橫向截面呈“王”字形，上面一橫為上層防阻塊，較短，兩端垂直懸掛環波梁護欄板；中間一橫為下層防阻塊，比上層防阻塊略長，兩端垂直懸掛環波梁護欄板；下面一橫為連接第一支腿222和第二支腿224的連接片223，比上面兩層防阻塊都要長，并在第一支腿222和第二支腿224中心偏下的位置掛設環波梁護欄板，高度貼近地面但不與地面接觸。

結合圖8和圖9所示，橫梁1的兩端均開設有連接孔，橫梁1的一端切除環波形護欄板的邊緣部11，邊緣部11切除的長度大于兩個相鄰的橫梁1交疊固定的長度。每根護欄板需要將其中一端的邊緣部11切掉，只保留本體部12弧形曲面的鋼板。每個護欄單元的單側上中下三塊環波梁護欄板被切掉邊緣部11的一端指向同一方向，另一側的三塊環波梁護欄板被切掉邊緣部11的一端指向相反的方向。

相鄰的護欄單元通過六塊環波梁護欄板連接在一起，環波梁護欄板完整的一端在外側，貼附在相鄰護欄單元與其高度相同的環波梁護欄板切除邊緣部11的一端上，通過若干螺栓連接，并依次沿著護欄單元的長度方向首尾相連形成整體的環波梁可移動防撞護欄。這樣，在護欄單元受到撞擊時，一是有利于受力的傳導和延伸，二是防止護欄板插入車體造成傷亡。

本發明可移動防撞護欄的組裝方法，組裝步驟如下，

1)立柱2的組裝，將第一支腿222和第二支腿224分別固定連接在連接段21上，防阻塊3的固定部31連接在連接段21，防阻塊3在連接段21連接若干個；

2)橫梁1的安裝，橫梁1的本體部12抵接在防阻塊3的邊緣且固定在防阻塊3上；

3)橫梁1的安裝，第一支腿222和第二支腿224上均固定連接支撐塊221，支撐塊221上設有凸起的弧形曲面，第一支腿222和第二支腿224上均固定連接橫梁1，環波梁護欄板的本體部12抵接在支撐塊221的弧形曲面上，且貫穿連接有固定螺栓，固定螺栓貫穿環波梁護欄板、支撐塊221和支撐部，并擰緊固定；第一支腿222和第二支腿224上對稱設有若干個支撐塊221，每個支撐塊221上均連接橫梁1。

本發明可移動防撞護欄的組裝方法簡單，立柱2與防阻塊3、防阻塊3與橫梁1都采用螺栓鏈接，便于拆裝，施工簡便。

本發明可移動防撞護欄及其組裝方法的優點在于：

1)利用不生根的特點，先是通過護欄單元的位移消耗部分能量，再通過材料自身變形吸收部分能量來實現其防撞功能，克服了現有的防撞護欄在地面生根和通過材料自身變形吸收部分能量的缺點；

2)連接方式可以采用螺栓連接，拆裝很便捷，可根據需要進行移動，可重復使用，同時也便于維修；

3)不需要將立柱2插入地面，不會損毀路面，節省了路面修復時間，縮短施工周期。

以上所述的實施例僅僅是對本發明的優選實施方式進行描述，并非對本發明的范圍進行限定，在不脫離本發明設計精神的前提下，本領域普通技術人員對本發明的技術方案作出的各種變形和改進，均應落入本發明權利要求書確定的保護范圍內。
