本技術涉及一種新型海上風電安裝平臺使用的人行棧橋，屬于棧橋。

背景技術：

1、海上風機安裝時，海上風電安裝平臺與風機基礎平臺之間需搭設人行棧橋來供作業人員進行走動。海上風電安裝平臺為保護作業人員的安全，海上風電安裝平臺上有防護欄桿，因此，人行棧橋兩端需設有傾斜狀態的踏步樓梯來供作業人員上下走動。

2、現有人行棧橋見中國專利公告號為cn217997786u，公開技術是在棧橋的平臺板兩端固定連接踏步樓梯，雖然，固定式的踏步樓梯能供作業人員上下走動，但是，不能對踏步樓梯進行斜度調整來適應不同的安裝環境。

技術實現思路

1、為解決上述技術問題，本實用新型提供了一種新型海上風電安裝平臺使用的人行棧橋。

2、本實用新型通過以下技術方案得以實現。

3、本實用新型提供的一種新型海上風電安裝平臺使用的人行棧橋，1包括：

4、安裝時兩端對應搭接到海上風電安裝平臺、風機基礎平臺上的棧橋本體；

5、踏步樓梯，兩個踏步樓梯對應可旋轉安裝在棧橋本體兩端。

6、所述棧橋本體兩側固定有立柱，立柱為間隔分布在棧橋本體兩側的多個。

7、所述立柱之間固定連接有斜撐，斜撐以棧橋本體中部為對稱相對分布傾斜拉結。

8、所述立柱頂部固定有方鋼橫梁，方鋼橫梁對相鄰的立柱頂部進行加強固定連接，在立柱頂部的方鋼橫梁上固定有吊耳。

9、所述立柱中部固定有對相鄰的立柱中部進行加強固定連接的棧橋欄桿。

10、所述踏步樓梯底部可旋轉鉸接有彈簧，彈簧另一端可旋轉鉸接有安裝柱上。

11、本實用新型的有益效果在于：棧橋本體兩端對應搭接到海上風電安裝平臺、風機基礎平臺上后，兩個踏步樓梯在棧橋本體兩端旋轉到對應適應角度通過螺栓螺母進行固定，此時壓著彈簧，彈簧對螺栓螺母提供自鎖力，實現抗擊海上風力，解決了不能對踏步樓梯進行斜度調整來適應不同的安裝環境。

技術特征：

1.一種新型海上風電安裝平臺使用的人行棧橋，其特征在于，包括：

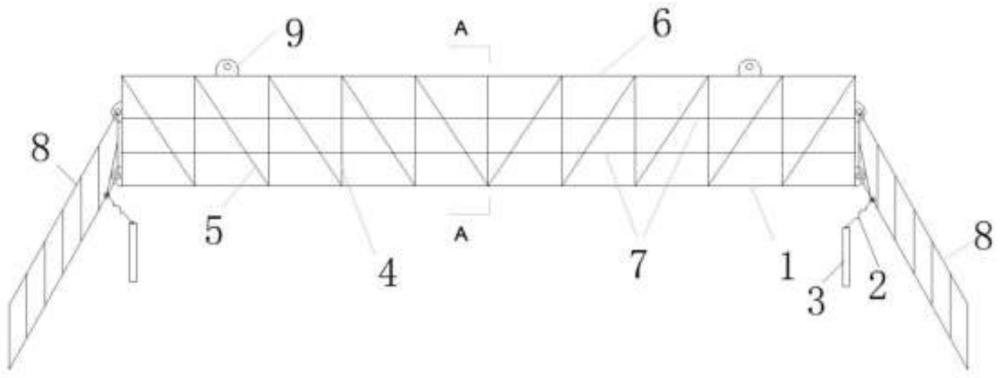

2.如權利要求1所述的新型海上風電安裝平臺使用的人行棧橋，其特征在于：所述踏步樓梯(8)底部可旋轉鉸接有彈簧(2)，彈簧(2)另一端可旋轉鉸接有安裝柱(3)上。

技術總結
本申請公開了一種新型海上風電安裝平臺使用的人行棧橋，包括：安裝時兩端對應搭接到海上風電安裝平臺、風機基礎平臺上的棧橋本體；踏步樓梯，兩個踏步樓梯對應可旋轉安裝在棧橋本體兩端。棧橋本體兩端對應搭接到海上風電安裝平臺、風機基礎平臺上后，兩個踏步樓梯在棧橋本體兩端旋轉到對應適應角度通過螺栓螺母進行固定，此時壓著彈簧，彈簧對螺栓螺母提供自鎖力，實現抗擊海上風力，解決了不能對踏步樓梯進行斜度調整來適應不同的安裝環境。

技術研發人員：張慧,王坤,丁富明,楊薛亮,張玉鋒
受保護的技術使用者：中國電建集團貴州工程有限公司
技術研發日：20240327
技術公布日：2025/4/28
