本申請涉及路緣石施工，尤其是涉及一種路緣石鋪設輔助裝置。

背景技術：

1、眾所周知，?在公路施工建設過程中，?都會在公路兩端修建路緣石，?路緣石是設在路面邊緣的界石，?是作為設置在路面邊緣與其它構造帶分界的條石。

2、在道路施工過程中，路緣石要沿著路邊緣整齊擺放并固定，并且在路緣石一側回填石粉。目前，在路緣石施工過程中，需要反復對路緣石進行順直并對回填石粉進行側面進行整平，導致施工難度大、耗時長，因此需要進一步改進。

技術實現思路

1、為了提高對路緣石的鋪設效率，本申請提供一種路緣石鋪設輔助裝置。

2、本申請提供的一種路緣石鋪設輔助裝置采用如下的技術方案：

3、一種路緣石鋪設輔助裝置，包括放置在路緣石上的滑動架，滑動架設置有位于路緣石一側的限位擋板，限位擋板和路緣石之間具有供石粉回填的回填腔。

4、通過采用上述技術方案，在路緣石上放置滑動架，并在滑動架上設置限位擋板，使得限位擋板和路緣石之間具有供石粉回填的回填腔，便于工作人員直接將石粉回填至回填腔內，并輕夯石粉、定型。當前一段回填完成后，放置后一段路緣石，并將滑動架移動至后一段路緣石上，重復操作，精確定位，提高對路緣石的鋪設效率。

5、優選的，所述滑動架轉動連接有上滑輪和底滑輪，上滑輪抵接于路緣石的上端面，底滑輪抵接于路緣石遠離限位擋板的外壁。

6、通過采用上述技術方案，增設上滑輪和底滑輪，減少滑動架和路緣石之間的摩擦力，提高滑動架在路緣石上的滑移順暢度。

7、優選的，所述滑動架包括一對位于路緣石外側的后立柱、固定連接于兩個后立柱上部之間的橫桿、固定連接于后立柱上部且位于路緣石上方的縱桿以及設置于縱桿遠離橫桿一端的前立柱，所述限位擋板固定連接于兩個前立柱之間，后立柱抵接于路緣石的外壁，縱桿抵接于路緣石的上端面。

8、通過采用上述技術方案，通過后立柱、縱桿實現對滑動架定位，前立柱為限位擋板提供安裝載體，從而對石粉進行限位。

9、優選的，所述縱桿遠離后立柱的一端固定連接有斜板，斜板遠離縱桿的一端呈向下傾斜設置，前立柱的中部鉸接于斜板遠離縱桿的一端，限位擋板固定連接于前立柱的下端，斜板設置有迫使前立柱的上部朝遠離路緣石方向擺動的操作件。

10、通過采用上述技術方案，可在回填石粉的過程中，先在回填腔底部回填部分石粉后，再通過操作件驅動前立柱的上部朝遠離路緣石方向擺動，使得限位擋板朝靠近路緣石方向擺動1-2°，從而對回填的石粉進一步壓實，且使得限位擋板和后立柱分別抵緊于石粉側壁和路緣石外壁，從而對滑動架實現固定，減少滑動架在石粉鋪設過程中發生滑動或晃動的可能。

11、優選的，所述操作件為操作桿，操作桿的中部鉸接于斜板靠近后立柱的一端，操作桿的一端抵接于前立柱的上部側壁。

12、通過采用上述技術方案，先在回填腔底部回填部分石粉后，再通過轉動操作桿使得操作桿呈水平狀態，在操作桿轉動過程中，操作桿靠近前立柱的端部抵接于前立柱上部側壁，從而迫使前立柱的上部朝遠離路緣石方向擺動，使得限位擋板朝靠近路緣石方向擺動1-2°，從而對回填的石粉進一步壓實，且使得限位擋板和后立柱分別抵緊于石粉側壁和路緣石外壁，從而對滑動架實現固定，減少滑動架在石粉鋪設過程中發生滑動或晃動的可能。

13、優選的，所述縱桿的上端面固定連接有限位塊，所述操作桿遠離前立柱的一端抵接于限位塊的上表面。

14、通過采用上述技術方案，增設有限位塊，當操作桿遠離前立柱的一端抵接于限位塊的上表面時，操作桿呈水平狀態，且限位擋板和后立柱分別抵緊于石粉側壁和路緣石外壁。

15、優選的，所述操作桿靠近后立柱的一端凸出固定連接有螺桿，螺桿螺紋套設有手柄。

16、通過采用上述技術方案，增設螺桿，使得手柄和操作桿可拆卸連接，便于對手柄進行更換。

17、優選的，所述縱桿包括固定連接于后立柱的連接管以及滑移插設于連接管的連接桿，所述前立柱設置于連接桿，所述連接管設置有調節連接桿滑移位置的調節組件。

18、通過采用上述技術方案，通過調節組件調節連接桿的滑移位置，從而調節縱桿的長度，從而調節限位擋板的位置，增加該裝置的使用范圍。

19、優選的，所述連接管具有供成連接桿滑移插設的方形腔，所述連接桿為方桿，所述調節組件包括轉動連接于方形腔內壁的調節絲桿以及外置于后立柱的旋鈕，調節絲桿的一端穿設于后立柱，調節絲桿螺紋連接于連接桿，旋鈕固定連接于調節絲桿。

20、通過采用上述技術方案，通過轉動旋鈕帶動調節絲桿轉動，連接桿受到調節絲桿的螺紋限制作用沿軸向進行滑移。

21、綜上所述，本實用新型具有以下有益效果：

22、1、在路緣石上放置滑動架，并在滑動架上設置限位擋板，使得限位擋板和路緣石之間具有供石粉回填的回填腔，便于工作人員直接將石粉回填至回填腔內，并輕夯石粉、定型。當前一段回填完成后，放置后一段路緣石，并將滑動架移動至后一段路緣石上，重復操作，精確定位，提高對路緣石的鋪設效率；

23、2、先在回填腔底部回填部分石粉后，再通過轉動操作桿使得操作桿呈水平狀態，在操作桿轉動過程中，操作桿靠近前立柱的端部抵接于前立柱上部側壁，從而迫使前立柱的上部朝遠離路緣石方向擺動，使得限位擋板朝靠近路緣石方向擺動1-2°，從而對回填的石粉進一步壓實，且使得限位擋板和后立柱分別抵緊于石粉側壁和路緣石外壁，從而對滑動架實現固定，減少滑動架在石粉鋪設過程中發生滑動或晃動的可能；

24、3、通過調節組件調節連接桿的滑移位置，從而調節縱桿的長度，從而調節限位擋板的位置，增加該裝置的使用范圍。

技術特征：

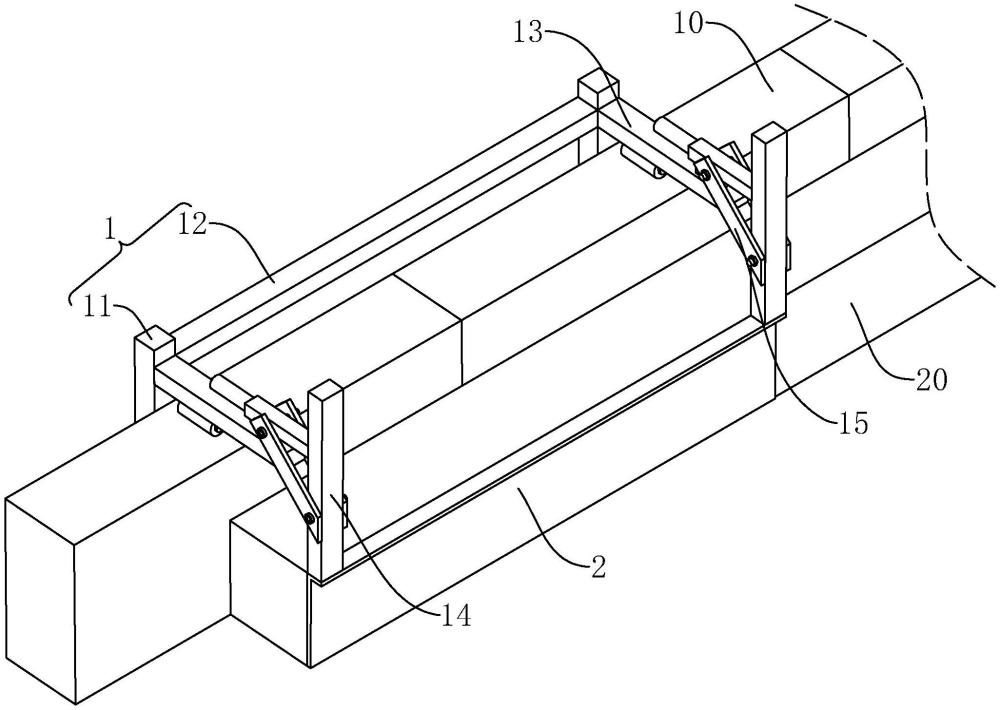

1.一種路緣石鋪設輔助裝置，其特征在于：包括放置在路緣石（10）上的滑動架（1），滑動架（1）設置有位于路緣石（10）一側的限位擋板（2），限位擋板（2）和路緣石（10）之間具有供石粉（20）回填的回填腔。

2.根據權利要求1所述的一種路緣石鋪設輔助裝置，其特征在于：所述滑動架（1）轉動連接有上滑輪（16）和底滑輪（17），上滑輪（16）抵接于路緣石（10）的上端面，底滑輪（17）抵接于路緣石（10）遠離限位擋板（2）的外壁。

3.根據權利要求1所述的一種路緣石鋪設輔助裝置，其特征在于：所述滑動架（1）包括一對位于路緣石（10）外側的后立柱（11）、固定連接于兩個后立柱（11）上部之間的橫桿（12）、固定連接于后立柱（11）上部且位于路緣石（10）上方的縱桿（13）以及設置于縱桿（13）遠離橫桿（12）一端的前立柱（14），所述限位擋板（2）固定連接于兩個前立柱（14）之間，后立柱（11）抵接于路緣石（10）的外壁，縱桿（13）抵接于路緣石（10）的上端面。

4.根據權利要求3所述的一種路緣石鋪設輔助裝置，其特征在于：所述縱桿（13）遠離后立柱（11）的一端固定連接有斜板（15），斜板（15）遠離縱桿（13）的一端呈向下傾斜設置，前立柱（14）的中部鉸接于斜板（15）遠離縱桿（13）的一端，限位擋板（2）固定連接于前立柱（14）的下端，斜板（15）設置有迫使前立柱（14）的上部朝遠離路緣石（10）方向擺動的操作件。

5.根據權利要求4所述的一種路緣石鋪設輔助裝置，其特征在于：所述操作件為操作桿（3），操作桿（3）的中部鉸接于斜板（15）靠近后立柱（11）的一端，操作桿（3）的一端抵接于前立柱（14）的上部側壁。

6.根據權利要求5所述的一種路緣石鋪設輔助裝置，其特征在于：所述縱桿（13）的上端面固定連接有限位塊（18），所述操作桿（3）遠離前立柱（14）的一端抵接于限位塊（18）的上表面。

7.根據權利要求5所述的一種路緣石鋪設輔助裝置，其特征在于：所述操作桿（3）靠近后立柱（11）的一端凸出固定連接有螺桿（32），螺桿（32）螺紋套設有手柄（33）。

8.根據權利要求3所述的一種路緣石鋪設輔助裝置，其特征在于：所述縱桿（13）包括固定連接于后立柱（11）的連接管（131）以及滑移插設于連接管（131）的連接桿（132），所述前立柱（14）設置于連接桿（132），所述連接管（131）設置有調節連接桿（132）滑移位置的調節組件（4）。

9.根據權利要求8所述的一種路緣石鋪設輔助裝置，其特征在于：所述連接管（131）具有供成連接桿（132）滑移插設的方形腔（133），所述連接桿（132）為方桿，所述調節組件（4）包括轉動連接于方形腔（133）內壁的調節絲桿（41）以及外置于后立柱（11）的旋鈕（42），調節絲桿（41）的一端穿設于后立柱（11），調節絲桿（41）螺紋連接于連接桿（132），旋鈕（42）固定連接于調節絲桿（41）。

技術總結
本申請涉及路緣石施工技術領域，尤其是涉及一種路緣石鋪設輔助裝置，包括放置在路緣石上的滑動架，滑動架設置有位于路緣石一側的限位擋板，限位擋板和路緣石之間具有供石粉回填的回填腔。在路緣石上放置滑動架，并在滑動架上設置限位擋板，使得限位擋板和路緣石之間具有供石粉回填的回填腔，便于工作人員直接將石粉回填至回填腔內，并輕夯石粉、定型。當前一段回填完成后，放置后一段路緣石，并將滑動架移動至后一段路緣石上，重復操作，精確定位，提高對路緣石的鋪設效率。

技術研發人員：邱云飛,王巖偉,史熊崗,黃旭,馬騰飛,鄒俊杰,付垚宇,黎海福,李艷秋,熊征,齊軍營
受保護的技術使用者：中建一局集團第五建筑有限公司
技術研發日：20240723
技術公布日：2025/4/28
