本技術涉及橋梁檢修平臺設備，更具體地，涉及一種鋼桁架橋梁檢修平臺。

背景技術：

1、為保障鋼桁架橋梁的安全，往往需要定期對鋼桁架橋梁進行檢修工作，進而需要使用橋梁檢修平臺設備，專利申請號為cn202321950877.8的實用新型專利，公開了一種橋梁檢修平臺，加固組件能夠對支撐板及逆行加固使維修人員能夠安全穩定的進行檢修，驅動組件用于驅動兩組連桿使其向中心移動，固定組件能夠加固驅動組件使其能夠穩定使用不會出現晃動，連桿用于將兩組滑動塊連接起來使其能夠同時被驅動組件驅動，固定滑塊用于防止滑動塊滑動時偏移和晃動，防撞機構用于防止兩組連桿相互碰撞，通過加固組件、驅動組件、固定組件、連桿、固定滑塊和防撞機構的配合使用，解決了無法自動升降和安全性不高的問題，根據其公開的技術方案來看，現有的橋梁檢修平臺設備在使用時，一方面，在對鋼桁架橋梁進行檢修工作時，檢修設備、需要更換的鋼桁架橋梁部件以及人員容易掉落下來，進而不利于保障人員和設備的安全，另一方面，平臺在移動時，人員在檢修平臺內容易因晃動而與檢修平臺產生撞擊，不利于保障移動安全。

2、因此，如何設計一種鋼桁架橋梁檢修平臺，成為我們當前要解決的問題。

技術實現思路

1、本實用新型提供一種鋼桁架橋梁檢修平臺，以解決現有鋼桁架橋梁檢修平臺存在檢修設備及部件容易掉落導致底部人員存在安全隱患的問題，本實用新型設計合理，使用時較為方便，適用于鋼桁架橋梁的檢修工作使用。

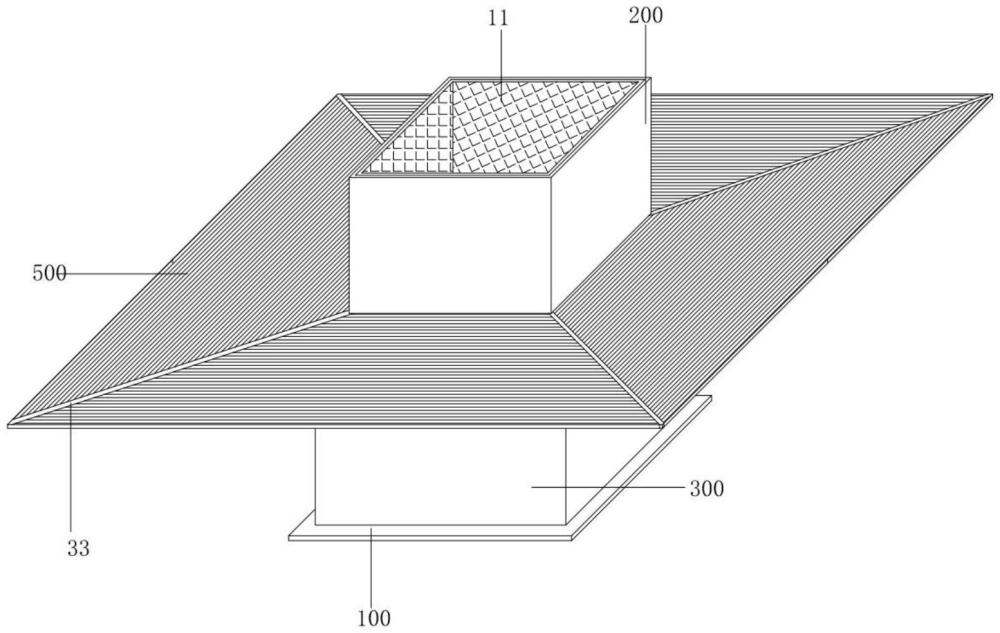

2、根據本實用新型的一個方面，提供一種鋼桁架橋梁檢修平臺，包括座板、檢修臺和支護結構，所述檢修臺通過升降器裝設在所述座板上，所述支護結構包括支板和防護網，所述支板圍設在所述升降器的外側并與所述座板相連，相鄰所述支板的頂部連接處鉸接有支撐桿，所述支板上穿設有穿孔，所述支板靠近所述升降器一側設置有滑套，所述支撐桿底部連接有貫穿所述穿孔并在所述滑套內滑動的滑桿，所述滑桿上設置有定位孔，所述支撐桿與所述滑套之間裝設有蓋板，所述蓋板上設置有銷孔，所述銷孔內穿設有插銷，所述插銷可伸縮式插設在所述滑套并與所述定位孔適配；所述支撐桿之間連接有所述防護網。

3、在上述方案基礎上優選，所述檢修臺的內緣面上包覆有保護墊。

4、在上述方案基礎上優選，所述升降器包括多個單體，所述單體包括第一連桿、第二連桿和螺桿，所述第一連桿、第二連桿的兩端鉸接有轉桿和升降桿，且同一高度上的所述第一連桿與所述第二連桿相對設置，所述第一連桿內側面設置有螺套，所述第二連桿的內側面設置的所述螺桿與所述螺套適配；所述單體上的第一連桿上轉桿與相鄰另一個所述單體上的第二連桿相連，所述單體上的第一連桿上升降桿與相鄰另一個所述單體上的第二連桿相連。

5、在上述方案基礎上優選，其中一個所述單體上的所述第二連桿上裝設有電機，所述電機與所述螺桿相連。

6、在上述方案基礎上優選，所述座板上設置有耳板，所述單體的第一連桿與所述耳板鉸接，所述單體的第二連桿處于自由狀態。

7、本實用新型的一種鋼桁架橋梁檢修平臺，在使用時，可以向外拉出處于滑套內的滑桿，通過插銷穿插在滑槽內并與定位孔適配時，即可實現支撐桿相對支板的角度固定，利用防護網圍設在檢修臺外圍，當檢修設備、從鋼桁架橋梁上拆掉的廢棄材料、替換的橋梁部件等不慎掉落時，有效地利用防護網接住，并避免周邊的車輛和物品被砸壞，保障檢修設備以及周邊的人員和物品的安全。

技術特征：

1.一種鋼桁架橋梁檢修平臺，其特征在于，包括座板、檢修臺和支護結構，所述檢修臺通過升降器裝設在所述座板上，所述支護結構包括支板和防護網，所述支板圍設在所述升降器的外側并與所述座板相連，相鄰所述支板的頂部連接處鉸接有支撐桿，所述支板上穿設有穿孔，所述支板靠近所述升降器一側設置有滑套，所述支撐桿底部連接有貫穿所述穿孔并在所述滑套內滑動的滑桿，所述滑桿上設置有定位孔，所述支撐桿與所述滑套之間裝設有蓋板，所述蓋板上設置有銷孔，所述銷孔內穿設有插銷，所述插銷可伸縮式插設在所述滑套并與所述定位孔適配；所述支撐桿之間連接有所述防護網。

2.如權利要求1所述的一種鋼桁架橋梁檢修平臺，其特征在于，所述檢修臺的內緣面上包覆有保護墊。

3.如權利要求1所述的一種鋼桁架橋梁檢修平臺，其特征在于，所述升降器包括多個單體，所述單體包括第一連桿、第二連桿和螺桿，所述第一連桿、第二連桿的兩端鉸接有轉桿和升降桿，且同一高度上的所述第一連桿與所述第二連桿相對設置，所述第一連桿內側面設置有螺套，所述第二連桿的內側面設置的所述螺桿與所述螺套適配；所述單體上的第一連桿上轉桿與相鄰另一個所述單體上的第二連桿相連，所述單體上的第一連桿上升降桿與相鄰另一個所述單體上的第二連桿相連。

4.如權利要求3所述的一種鋼桁架橋梁檢修平臺，其特征在于，其中一個所述單體上的所述第二連桿上裝設有電機，所述電機與所述螺桿相連。

5.如權利要求4所述的一種鋼桁架橋梁檢修平臺，其特征在于，所述座板上設置有耳板，所述單體的第一連桿與所述耳板鉸接，所述單體的第二連桿處于自由狀態。

技術總結
本技術的一種鋼桁架橋梁檢修平臺，包括座板、檢修臺和支護結構，檢修臺通過升降器裝設在座板上，支護結構包括支板和防護網，支板圍設在升降器的外側并與座板相連，相鄰支板的頂部連接處鉸接有支撐桿，支板上穿設有穿孔，支板靠近升降器一側設置有滑套，支撐桿底部連接有貫穿穿孔并在滑套內滑動的滑桿。本技術在使用時，可以向外拉出處于滑套內的滑桿，通過插銷穿插在滑槽內并與定位孔適配時，即可實現支撐桿相對支板的角度固定，利用防護網圍設在檢修臺外圍，當檢修設備、從鋼桁架橋梁上拆掉的廢棄材料、替換的橋梁部件等不慎掉落時，有效地利用防護網接住，并避免周邊的車輛和物品被砸壞，保障檢修設備以及周邊的人員和物品的安全。

技術研發人員：丁貴,朱洲洲,袁小杰,黃彪,滕勇
受保護的技術使用者：湖北交通工程檢測中心有限公司
技術研發日：20240730
技術公布日：2025/4/28
