本技術專利涉及橋梁的，具體而言，涉及橋梁防傾非落地式架體。

背景技術：

1、非落地架體是橋梁常用的一種臨時支撐結構，也是高大建筑物必不可少的臨時結構系統，與施工安全機密相連，在橋梁或高大建筑物建設中起著極其重要的作用。

2、現有技術中，橋梁非落地式架體包括鋼棒，鋼棒穿過墩柱，鋼棒上設有卸落體，卸落體抵接著模板結構的底部，在模板中澆筑混凝土成型蓋梁。卸落體與鋼棒通過焊接固定，但是，卸落體與鋼棒之間的接觸面積較小，結構穩固性較低，且容易產生偏心載荷，導致整個非落地架體容易出現傾覆，難以滿足橋梁支撐的施工安全要求。

技術實現思路

1、本實用新型的目的在于提供橋梁防傾非落地式架體，旨在解決現有技術中，橋梁非落地式架體穩固性較低的問題。

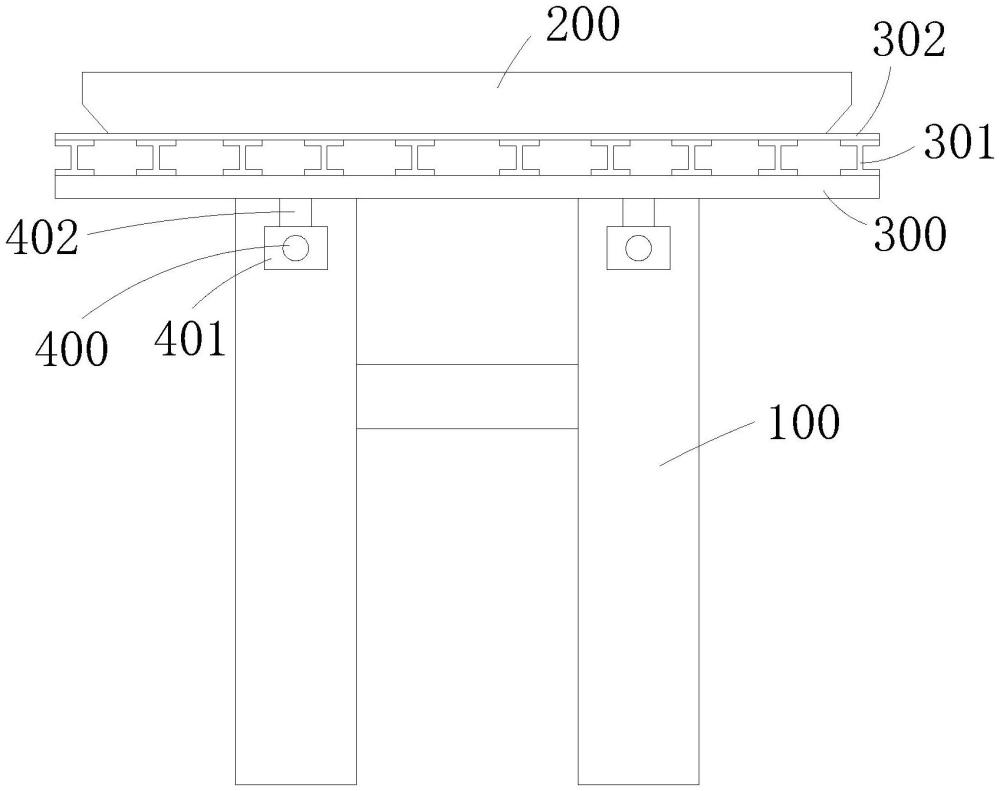

2、本實用新型是這樣實現的，橋梁防傾非落地式架體，包括兩個并列間隔布置的墩柱，所述墩柱的兩側分別具有側端壁，所述墩柱中設有管孔道，所述管孔道貫穿墩柱的兩個側端壁；所述管孔道中穿設有與墩柱相對固定的鋼棒，所述鋼棒具有穿設在管孔道中的中部段以及延伸至側端壁外的固定段；

3、所述固定段上穿設有固定布置的底托座，所述底托座上設有固定布置的卸落體；兩個所述墩柱之間設有橫梁，所述橫梁上具有底模板，所述橫梁的端部抵接在墩柱的頂部，且所述橫梁的底部抵接在卸落體上。

4、進一步的，所述管孔道為圓形孔，所述鋼棒為圓柱體，所述鋼棒與管孔道的內側壁之間具有環形間隔，所述環形間隔中設有固定結構，所述固定結構將鋼棒與墩柱之間相對固定。

5、進一步的，所述固定結構包括多個楔形塊，所述楔形塊插入在環形間隔中，多個所述楔形塊沿著中部段的周向間隔布置；多個所述楔形塊抵接著管孔道的內側壁以及中部段，將所述鋼棒與墩柱之間相對固定。

6、進一步的，所述固定段穿設在底托座中，且在所述底托座中插入插件，將所述底托座與固定段相對固定。

7、進一步的，所述底托座中設有多個橫向布置的橫向螺孔，多個所述橫向螺孔分別布置在固定段的兩側；所述插件包括多個橫向螺桿，所述橫向螺桿橫向插入在橫向螺孔中，且抵接著固定段，將所述底托座與固定段相對固定。

8、進一步的，所述底托座的內側具有朝內側壁，所述底托座的外側具有朝外側壁，所述朝內側壁抵接在墩柱的側端壁上，所述固定段上設有螺母，所述螺母抵接在底托座的朝外側壁上，自外而內抵壓著底托座。

9、進一步的，所述底托座上設有多個縱向布置的縱向螺孔，所述縱向螺孔貫穿底托座的頂部，所述卸落體抵接在底托座的頂部，所述卸落體中穿設有多個縱向螺桿，所述縱向螺桿穿設在縱向螺孔中，將所述卸落體與底托座相對固定。

10、進一步的，所述橫梁具有兩個橫向間隔布置的底凸條，所述底模板形成在底凸條的上方，所述底凸條自上而下抵接在卸落體上。

11、進一步的，兩個所述底凸條上設有多個分配梁，多個所述分配梁沿著底凸條的長度方向間隔布置，所述分配條橫跨在兩個底凸條之間，且自上而下抵接在兩個底凸條上，所述底模板鋪設在多個分配梁上。

12、進一步的，所述底模板的外周設有多個側模板，多個所述側模板沿著底模板的周向環繞布置，與所述底模板圍合形成澆注蓋梁的模腔。

13、與現有技術相比，本實用新型提供的橋梁防傾非落地式架體，在墩柱穿過鋼棒，鋼棒的固定段上穿設有固定布置的底托座，底托座上固定設有卸落體，橫梁的底部抵接在卸落體及墩柱的頂部上，底托座與鋼棒之間的接觸面積較大，固定段穿過底托座，不會出現偏心載荷，整體結構穩固性較高，避免非落地式架體出現傾覆的現象，滿足橋梁支撐的施工安全要求。

技術特征：

1.橋梁防傾非落地式架體，其特征在于，包括兩個并列間隔布置的墩柱，所述墩柱的兩側分別具有側端壁，所述墩柱中設有管孔道，所述管孔道貫穿墩柱的兩個側端壁；所述管孔道中穿設有與墩柱相對固定的鋼棒，所述鋼棒具有穿設在管孔道中的中部段以及延伸至側端壁外的固定段；

2.如權利要求1所述的橋梁防傾非落地式架體，其特征在于，所述管孔道為圓形孔，所述鋼棒為圓柱體，所述鋼棒與管孔道的內側壁之間具有環形間隔，所述環形間隔中設有固定結構，所述固定結構將鋼棒與墩柱之間相對固定。

3.如權利要求2所述的橋梁防傾非落地式架體，其特征在于，所述固定結構包括多個楔形塊，所述楔形塊插入在環形間隔中，多個所述楔形塊沿著中部段的周向間隔布置；多個所述楔形塊抵接著管孔道的內側壁以及中部段，將所述鋼棒與墩柱之間相對固定。

4.如權利要求1至3任一項所述的橋梁防傾非落地式架體，其特征在于，所述固定段穿設在底托座中，且在所述底托座中插入插件，將所述底托座與固定段相對固定。

5.如權利要求4所述的橋梁防傾非落地式架體，其特征在于，所述底托座中設有多個橫向布置的橫向螺孔，多個所述橫向螺孔分別布置在固定段的兩側；所述插件包括多個橫向螺桿，所述橫向螺桿橫向插入在橫向螺孔中，且抵接著固定段，將所述底托座與固定段相對固定。

6.如權利要求1至3任一項所述的橋梁防傾非落地式架體，其特征在于，所述底托座的內側具有朝內側壁，所述底托座的外側具有朝外側壁，所述朝內側壁抵接在墩柱的側端壁上，所述固定段上設有螺母，所述螺母抵接在底托座的朝外側壁上，自外而內抵壓著底托座。

7.如權利要求1至3任一項所述的橋梁防傾非落地式架體，其特征在于，所述底托座上設有多個縱向布置的縱向螺孔，所述縱向螺孔貫穿底托座的頂部，所述卸落體抵接在底托座的頂部，所述卸落體中穿設有多個縱向螺桿，所述縱向螺桿穿設在縱向螺孔中，將所述卸落體與底托座相對固定。

8.如權利要求1至3任一項所述的橋梁防傾非落地式架體，其特征在于，所述橫梁具有兩個橫向間隔布置的底凸條，所述底模板形成在底凸條的上方，所述底凸條自上而下抵接在卸落體上。

9.如權利要求8所述的橋梁防傾非落地式架體，其特征在于，兩個所述底凸條上設有多個分配梁，多個所述分配梁沿著底凸條的長度方向間隔布置，所述分配梁橫跨在兩個底凸條之間，且自上而下抵接在兩個底凸條上，所述底模板鋪設在多個分配梁上。

10.如權利要求9所述的橋梁防傾非落地式架體，其特征在于，所述底模板的外周設有多個側模板，多個所述側模板沿著底模板的周向環繞布置，與所述底模板圍合形成澆注蓋梁的模腔。

技術總結
本技術涉及橋梁的技術領域，公開了橋梁防傾非落地式架體，包括兩個并列間隔布置的墩柱，墩柱的兩側分別具有側端壁，墩柱中設有管孔道，管孔道貫穿墩柱的兩個側端壁；管孔道中穿設有與墩柱相對固定的鋼棒，鋼棒具有穿設在管孔道中的中部段以及延伸至側端壁外的固定段；固定段上穿設有固定布置的底托座，底托座上設有固定布置的卸落體；兩個墩柱之間設有橫梁，橫梁上具有底模板，橫梁的端部抵接在墩柱的頂部，且橫梁的底部抵接在卸落體上；底托座與鋼棒之間的接觸面積較大，固定段穿過底托座，不會出現偏心載荷，整體結構穩固性較高，避免非落地式架體出現傾覆的現象，滿足橋梁支撐的施工安全要求。

技術研發人員：張竹,李世成,董昆,劉預保,羅軍,牛雙建,馬麗偉,黃旭生,盧揚練,曾志彬,成子龍,李向東,龍文梁,楊傳胤,何偉強,周志偉
受保護的技術使用者：深圳市政集團有限公司
技術研發日：20240712
技術公布日：2025/4/28
