本技術涉及道路施工,尤其涉及一種道路施工混合料均勻攤鋪裝置。
背景技術:
1、經檢索申請號202223319852.6公開了一種道路施工混合料均勻攤鋪裝置,包括兩個支撐板和轉動連接在支撐板上的兩個移動輪,設于兩個所述支撐板之間的第一套框和第二套框,所述第二套框活動套設在第一套框的內部,第一套框和第二套框的底部均陣列開設有多個落料孔,所述第二套框的一側設有貫穿支撐板的轉軸,所述轉軸的一端固定連接有第一錐齒輪。
2、該專利申請中的一種道路施工混合料均勻攤鋪裝置在使用過程中,通過使用第二套框在第一套框內轉動,使得落料孔錯位封堵或調整孔洞的大小,方便對碎石落料量進行控制,同時可調整第一套框和第二套框的伸縮活動,以適配不同寬度的道路的施工,但是在這樣使用的過程中,當調整第一套框和第二套框的伸縮活動時,使得位于左側兩側邊緣位置的落料孔不會被錯位封堵或調整孔洞的大小,使得該設備的中部與兩側的碎石落料不均勻,降低了該設備的實用性,為此,我們提出一種道路施工混合料均勻攤鋪裝置。
技術實現思路
1、本實用新型主要是解決上述現有技術所存在的技術問題,提供一種道路施工混合料均勻攤鋪裝置。
2、為了實現上述目的,本實用新型采用了如下技術方案,一種道路施工混合料均勻攤鋪裝置,包括設備框體,設備框體的頂端呈開口狀態設置,設備框體的前端底部呈圓弧狀,設備框體的底端后部貫穿開設有落料口,設備框體的底端設置有調節落料口開口大小的限量機構,限量機構包括與設備框體前端底部貼合設置的弧形封閉板,設備框體的下方對稱設置有兩個支撐底板,設備框體的前后兩側壁面上側均固定安裝有調節滑槽,兩個調節滑槽內部均設置有帶動兩個支撐底板左右移動的調節機構,調節機構包括與調節滑槽內部對稱滑動連接的兩個調節螺紋塊以及與兩個調節螺紋塊遠離設備框體的一端固定安裝的兩個支撐豎柱,每相鄰的兩個支撐豎柱頂端均固定安裝有呈水平狀態的支撐橫板,兩個支撐橫板相互靠近的一端均固定安裝有與設備框體內部滑動連接的分割擋板。
3、進一步,所述弧形封閉板的左右兩端對稱固定連接有與設備框體左右兩側壁面轉動連接的支撐轉動桿。
4、進一步,所述設備框體的左壁面前側位置通過支架轉動連接有限量螺紋桿,限量螺紋桿的后端螺紋連接有限量螺紋套,限量螺紋桿的前端固定安裝有限量手輪。
5、進一步,位于左側位置的所述支撐轉動桿左壁面貫穿開設有線型通槽,線型通槽內部滑動連接有與限量螺紋套后端固定安裝的限量滑桿。
6、進一步,兩個所述支撐底板的底壁面均對稱轉動安裝有移動滾輪。
7、進一步,調節滑槽內部轉動連接有呈水平狀態的雙向螺紋桿,雙向螺紋桿的左右兩端分別開設有方向相反的螺紋且分別與兩個調節螺紋塊內部螺紋連接。
8、進一步,四個所述支撐豎柱的底端分別與兩個支撐底板的頂壁面對應位置固定連接。
9、進一步,所述設備框體的左壁面上端中部位置轉動連接有調節轉桿,調節轉桿的右端固定安裝有同步大鏈輪,兩個雙向螺紋桿的左端分別貫穿兩個調節滑槽內腔左壁面且固定安裝有兩個同步小鏈輪,同步大鏈輪和兩個同步小鏈輪之間連接有同步鏈條。
10、進一步,所述調節轉桿的左端固定安裝有調節手輪。
11、有益效果
12、本實用新型提供了一種道路施工混合料均勻攤鋪裝置。具備以下有益效果:
13、1、該一種道路施工混合料均勻攤鋪裝置,通過設置限量機構,使用時,將待鋪設的碎石放入設備框體內部,轉動限量手輪帶動限量螺紋桿轉動,迫使與限量螺紋桿螺紋連接的限量螺紋套帶動限量滑桿前端移動,限量滑桿通過擠壓線型通槽迫使支撐轉動桿帶動弧形封閉板沿設備框體的前端底部前后旋轉移動至合適位置調節,實現對落料口開口調節至合適大小,實現該設備對碎石落料量的控制,也能使碎石通過落料口均勻的進行落料,以便于后續的石的攤平操作,以上操作簡單實用,提高該設備的適用性。
14、2、該一種道路施工混合料均勻攤鋪裝置,通過設置調節機構,根據待鋪設道路的寬度大小,可轉動調節手輪通過調節轉桿帶動同步大鏈輪轉動,同步大鏈輪通過同步鏈條和兩個同步小鏈輪帶動兩個雙向螺紋桿同步轉動,迫使與兩個雙向螺紋桿螺紋連接的四個調節螺紋塊通過四個支撐豎柱帶動兩個支撐底板以及兩個支撐橫板上的兩個分割擋板相互靠近或遠離移動至合適的距離,使得兩個分割擋板之間的距離與道路的寬度大小相匹配,最后將待鋪設的碎石放入設備框體內部兩個分割擋板之間位置處,即可進行道路鋪設施工,以上操作簡單方便,使得該設備能夠適用于不同寬度的道路進行施工,進一步提高該設備的適用性。

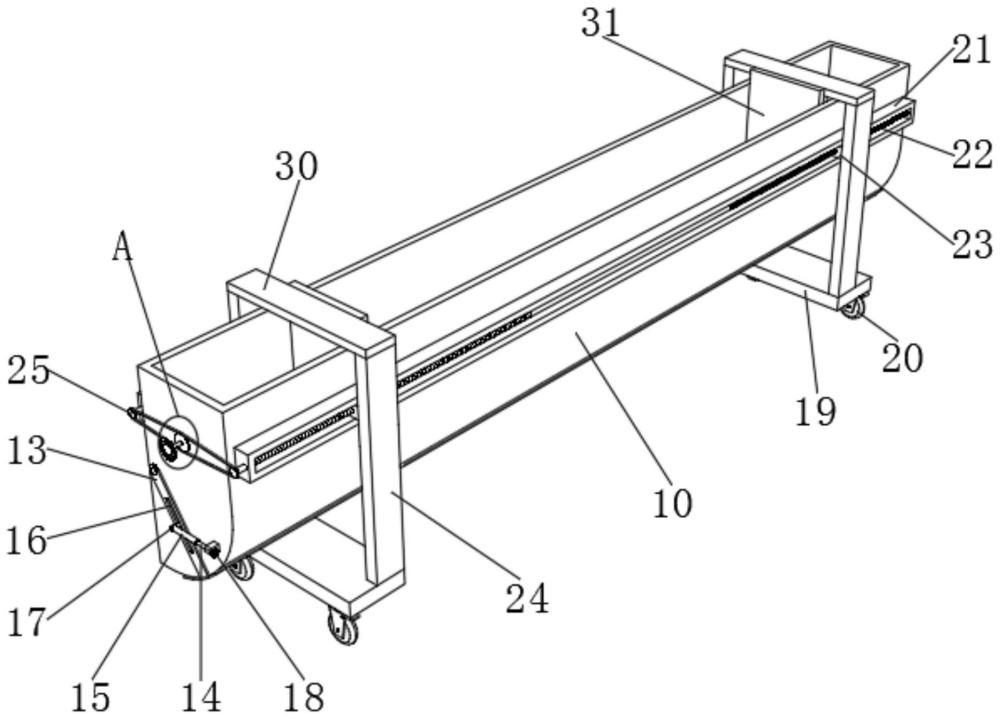

1.一種道路施工混合料均勻攤鋪裝置,包括設備框體(10),其特征在于:所述設備框體(10)的頂端呈開口狀態設置,設備框體(10)的前端底部呈圓弧狀,設備框體(10)的底端后部貫穿開設有落料口(11),設備框體(10)的底端設置有調節落料口(11)開口大小的限量機構,限量機構包括與設備框體(10)前端底部貼合設置的弧形封閉板(12),弧形封閉板(12)的左右兩端對稱固定連接有與設備框體(10)左右兩側壁面轉動連接的支撐轉動桿(13),設備框體(10)的下方對稱設置有兩個支撐底板(19),設備框體(10)的左壁面前側位置通過支架轉動連接有限量螺紋桿(14),限量螺紋桿(14)的后端螺紋連接有限量螺紋套(15),限量螺紋桿(14)的前端固定安裝有限量手輪(18),位于左側位置的支撐轉動桿(13)左壁面貫穿開設有線型通槽(16),線型通槽(16)內部滑動連接有與限量螺紋套(15)后端固定安裝的限量滑桿(17),設備框體(10)的前后兩側壁面上側均固定安裝有調節滑槽(21),兩個調節滑槽(21)內部均設置有帶動兩個支撐底板(19)左右移動的調節機構,調節機構包括與調節滑槽(21)內部對稱滑動連接的兩個調節螺紋塊(23)以及與兩個調節螺紋塊(23)遠離設備框體(10)的一端固定安裝的兩個支撐豎柱(24),每相鄰的兩個支撐豎柱(24)頂端均固定安裝有呈水平狀態的支撐橫板(30),兩個支撐橫板(30)相互靠近的一端均固定安裝有與設備框體(10)內部滑動連接的分割擋板(31)。
2.根據權利要求1所述的道路施工混合料均勻攤鋪裝置,其特征在于:兩個所述支撐底板(19)的底壁面均對稱轉動安裝有移動滾輪(20)。
3.根據權利要求1所述的道路施工混合料均勻攤鋪裝置,其特征在于:所述調節滑槽(21)內部轉動連接有呈水平狀態的雙向螺紋桿(22),雙向螺紋桿(22)的左右兩端分別開設有方向相反的螺紋且分別與兩個調節螺紋塊(23)內部螺紋連接。
4.根據權利要求1所述的道路施工混合料均勻攤鋪裝置,其特征在于:四個所述支撐豎柱(24)的底端分別與兩個支撐底板(19)的頂壁面對應位置固定連接。
5.根據權利要求3所述的道路施工混合料均勻攤鋪裝置,其特征在于:所述設備框體(10)的左壁面上端中部位置轉動連接有調節轉桿(26),調節轉桿(26)的右端固定安裝有同步大鏈輪(27),兩個雙向螺紋桿(22)的左端分別貫穿兩個調節滑槽(21)內腔左壁面且固定安裝有兩個同步小鏈輪(25),同步大鏈輪(27)和兩個同步小鏈輪(25)之間連接有同步鏈條(28),調節轉桿(26)的左端固定安裝有調節手輪(29)。
