本技術涉及電力安全警示裝置領域，尤其涉及一種用于電力管控的安全警示裝置。

背景技術：

1、現有的架空式變壓器，常常架設在兩根電線桿上，其作用是將高電壓轉化成適合居民使用的220伏的電壓，因而其邊部布設很多高壓線，工作人員為了防范非工作人員的靠近，需要在變壓器的附近設置警示裝置。

2、現有的警示裝置由于體積較大，在進行移動時比較麻煩，并且裝置通常會長久地放在一個地方，這導致警示板上會覆蓋有一層灰塵，降低了警示標志的可見性，從而使得警示的效果并不明顯。針對上述問題，為此本領域技術人員提出一種用于電力管控的安全警示裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種用于電力管控的安全警示裝置，旨在改善現有技術中電力警示裝置由于體積較大不便于移動，同時長久的放置表面覆蓋灰塵使得警示效果不明顯的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種用于電力管控的安全警示裝置，包括底座，所述底座的內頂部固定連接有電機一，所述電機一的輸出端固定連接有轉動桿，所述轉動桿的兩端均轉動連接有連接桿，所述連接桿的另一端轉動連接有移動板，所述移動板的一側固定連接有固定板，所述固定板的頂部固定連接有液壓缸，所述液壓缸的輸出端固定連接有載板，所述載板的底部固定連接有兩個滾輪，所述底座的頂部固定連接有警示板，所述警示板的外部安裝有清潔組件。

3、進一步地，所述清潔組件包括兩個安裝塊，兩個所述安裝塊分別固定連接在警示板的左右兩側，兩個所述安裝塊的前側表面均開設有限位槽，左側所述限位槽的頂部固定連接有電機二，所述電機二的輸出端固定連接有往復螺紋桿，所述往復螺紋桿的外部螺紋連接有螺紋塊，右側所述限位槽的內部固定連接有滑桿，所述滑桿的外部滑動連接有滑塊，所述滑塊與螺紋塊外部固定連接有清潔桿。

4、進一步地，所述底座的內部固定連接有兩個導向桿，所述導向桿的外部與移動板的內部滑動連接。

5、進一步地，所述移動板的外部與底座的內部滑動連接。

6、進一步地，所述螺紋塊的外部與左側所述限位槽的內壁滑動連接，所述滑塊的外部與右側所述限位槽的內壁滑動連接。

7、進一步地，所述清潔桿的內部固定連接有多個彈簧，多個所述彈簧的另一端固定連接有毛刷。

8、進一步地，所述毛刷的外部與清潔桿的內部滑動連接，所述毛刷的外表面與警示板的表面相貼合。

9、進一步地，所述往復螺紋桿的另一端轉動連接在左側所述安裝塊的內部。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過轉動桿、連接桿、移動板、固定板等結構的相互配合，實現了對于裝置滾輪的收起和移出，方便通過滾輪移動警示裝置，從而降低了移動時的勞動強度，同時在移動后將滾輪收起，使得裝置的放置更加穩(wěn)定。

12、2、本實用新型中，通過螺紋桿、螺紋塊、滑桿、清潔桿等結構的相互配合，實現了對于警示板表面的除塵操作，使得警示板表面保持干凈，從而確保警示的標志清晰可見，保持警示的效果。

技術特征：

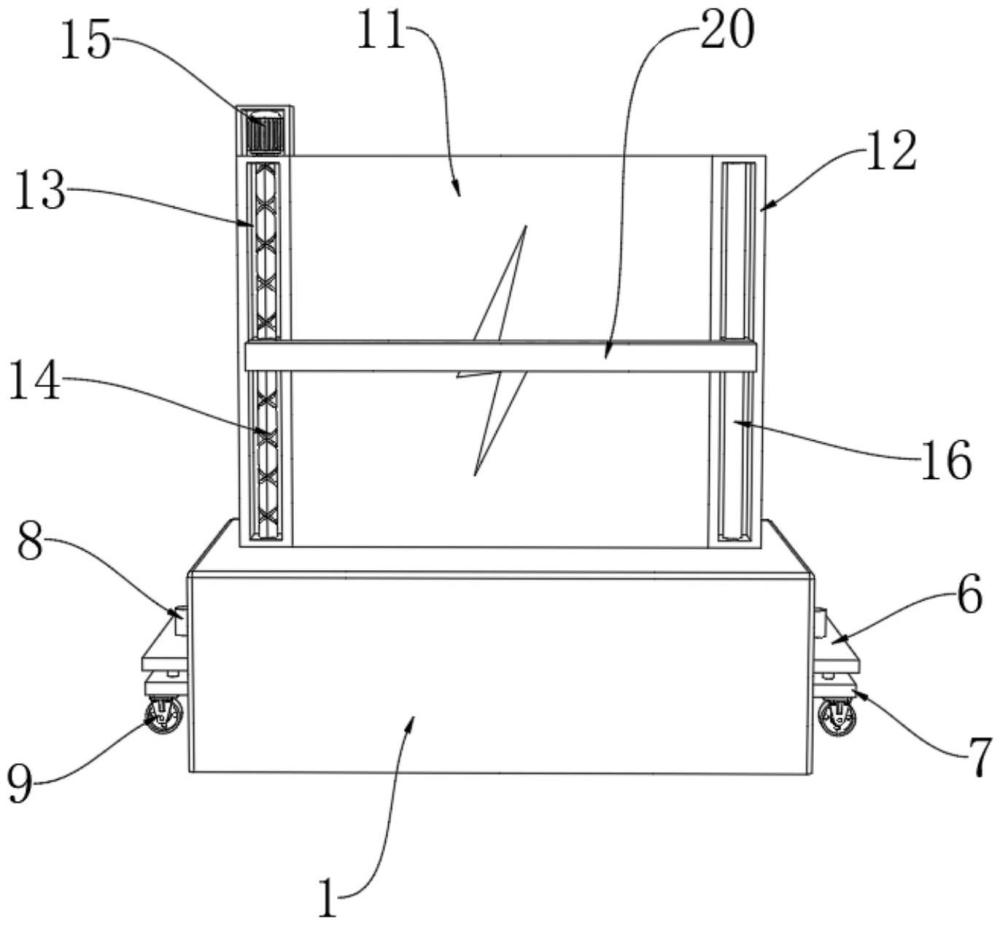

1.一種用于電力管控的安全警示裝置，包括底座(1)，其特征在于：所述底座(1)的內頂部固定連接有電機一(2)，所述電機一(2)的輸出端固定連接有轉動桿(3)，所述轉動桿(3)的兩端均轉動連接有連接桿(4)，所述連接桿(4)的另一端轉動連接有移動板(5)，所述移動板(5)的一側固定連接有固定板(6)，所述固定板(6)的頂部固定連接有液壓缸(8)，所述液壓缸(8)的輸出端固定連接有載板(7)，所述載板(7)的底部固定連接有兩個滾輪(9)，所述底座(1)的頂部固定連接有警示板(11)，所述警示板(11)的外部安裝有清潔組件。

2.根據權利要求1所述的一種用于電力管控的安全警示裝置，其特征在于：所述清潔組件包括兩個安裝塊(12)，兩個所述安裝塊(12)分別固定連接在警示板(11)的左右兩側，兩個所述安裝塊(12)的前側表面均開設有限位槽(13)，左側所述限位槽(13)的頂部固定連接有電機二(15)，所述電機二(15)的輸出端固定連接有往復螺紋桿(14)，所述往復螺紋桿(14)的外部螺紋連接有螺紋塊(17)，右側所述限位槽(13)的內部固定連接有滑桿(16)，所述滑桿(16)的外部滑動連接有滑塊(18)，所述滑塊(18)與螺紋塊(17)外部固定連接有清潔桿(20)。

3.根據權利要求1所述的一種用于電力管控的安全警示裝置，其特征在于：所述底座(1)的內部固定連接有兩個導向桿(10)，所述導向桿(10)的外部與移動板(5)的內部滑動連接。

4.根據權利要求1所述的一種用于電力管控的安全警示裝置，其特征在于：所述移動板(5)的外部與底座(1)的內部滑動連接。

5.根據權利要求2所述的一種用于電力管控的安全警示裝置，其特征在于：所述螺紋塊(17)的外部與左側所述限位槽(13)的內壁滑動連接，所述滑塊(18)的外部與右側所述限位槽(13)的內壁滑動連接。

6.根據權利要求2所述的一種用于電力管控的安全警示裝置，其特征在于：所述清潔桿(20)的內部固定連接有多個彈簧(21)，多個所述彈簧(21)的另一端固定連接有毛刷(19)。

7.根據權利要求6所述的一種用于電力管控的安全警示裝置，其特征在于：所述毛刷(19)的外部與清潔桿(20)的內部滑動連接，所述毛刷(19)的外表面與警示板(11)的表面相貼合。

8.根據權利要求2所述的一種用于電力管控的安全警示裝置，其特征在于：所述往復螺紋桿(14)的另一端轉動連接在左側所述安裝塊(12)的內部。

技術總結
本技術涉及電力安全警示裝置領域，公開了一種用于電力管控的安全警示裝置，包括底座，所述底座的內頂部固定連接有電機一，所述電機一的輸出端固定連接有轉動桿，所述轉動桿的兩端均轉動連接有連接桿，所述連接桿的另一端轉動連接有移動板，所述移動板的一側固定連接有固定板，所述固定板的頂部固定連接有液壓缸，所述液壓缸的輸出端固定連接有載板，所述載板的底部固定連接有兩個滾輪。本技術中，通過連接桿、移動板、固定板等結構的相互配合，實現了對于裝置滾輪的收起和移出，方便通過滾輪移動警示裝置，從而降低了移動時的勞動強度，同時在移動后將滾輪收起，使得裝置的放置更加穩(wěn)定。

技術研發(fā)人員：馬璐,王勃,魏瀟,劉振武,趙建昊,王安穎
受保護的技術使用者：天津思極科技有限公司
技術研發(fā)日：20240529
技術公布日：2025/4/28
