本技術涉及橋梁工程，尤其是涉及一種鋼混組合梁懸臂的支撐裝置。

背景技術：

1、目前，鋼混組合橋梁廣泛應用于城市道路上跨橋梁工程，這類工程往往對施工期間的保通及工期提出了更高的要求。傳統的鋼混組合梁橋懸臂結構往往不設置鋼懸臂梁結構，往往僅靠橋面板結構作為懸臂受力結構，且不過多考慮橋面板的施工實現方案。而混凝土橋面板結構主要有兩種方案，即現澆方案和預制方案。若橋面板采用現澆方案，則需要搭設支架，用于支撐模板，橋下位置往往將無法通行，嚴重影響橋下道路的保通。若采用預制方案，橋面板需要劃分為較小尺寸，安裝及濕接縫澆筑工藝較繁瑣，施工周期也較長，同樣不利于橋下道路通行。

技術實現思路

1、本實用新型提供一種鋼混組合梁懸臂的支撐裝置，用以解決目前橋面板施工影響橋下通行或安裝及濕接縫澆筑工藝較繁瑣、施工周期長的問題。

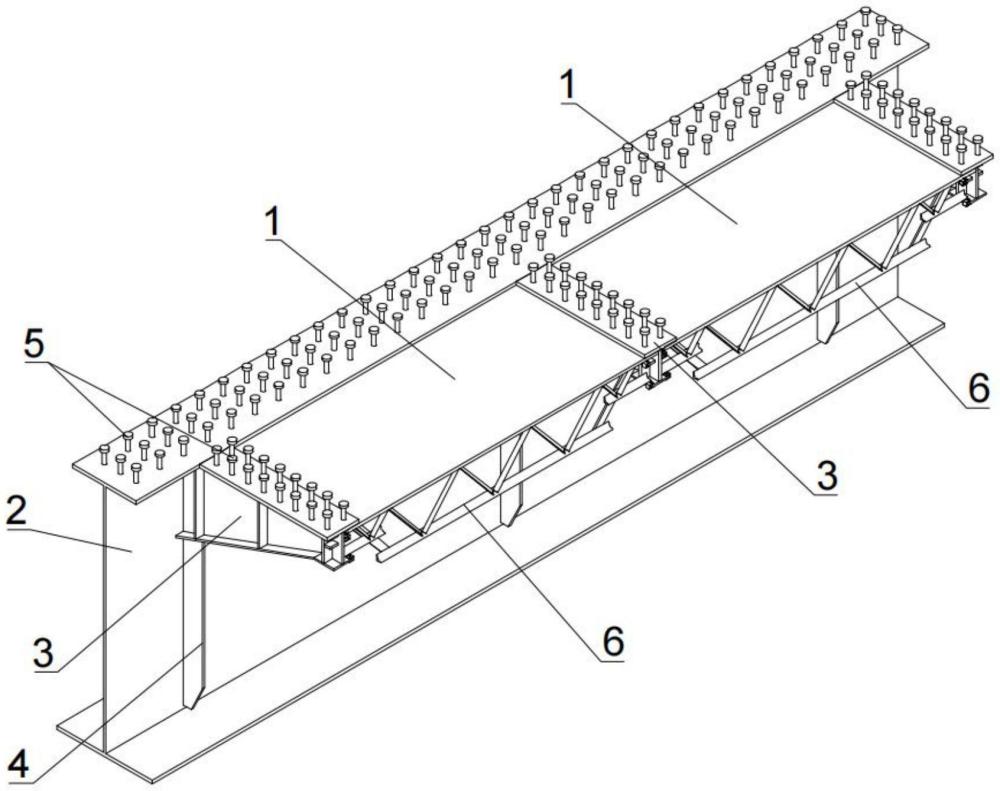

2、本實用新型提供一種鋼混組合梁懸臂的支撐裝置，包括底模板和設置在蓋梁上的鋼主梁，所述鋼主梁上固定有鋼懸臂梁，所述鋼主梁和鋼懸臂梁之間固定有第一加勁肋，所述鋼主梁和鋼懸臂梁的上端面均設有剪力釘，所述鋼懸臂梁上設有卡槽，所述底模板的兩端分別卡入卡槽內，所述底模板的外側的底部設有桁架，所述桁架可拆卸設置在鋼懸臂梁上。

3、優選的，所述鋼懸臂梁包括：懸臂頂板、懸臂腹板、支撐頂板、支撐托板和懸臂底板，所述懸臂頂板通過懸臂腹板與懸臂底板固定，所述懸臂頂板的下方依次固定有支撐頂板和支撐托板，所述卡槽設置在懸臂頂板和支撐頂板之間。

4、優選的，所述桁架包括擋塊和支架，所述支撐托板上可拆卸連接有擋塊，所述支架的兩端放置在支撐托板上且卡入擋塊與鋼懸臂梁之間，所述支架的上端支撐著底模板。

5、優選的，所述桁架還包括墊塊，所述墊塊設于支架與底模板之間。

6、優選的，其中一個所述擋塊與懸臂底板可拆卸連接，所述支架的兩端放置在懸臂底板上且卡入擋塊與鋼懸臂梁之間。

7、優選的，所述支架包括：上弦桿、下弦桿、斜桿和加強桿，部分所述斜桿固定在上弦桿和下弦桿之間，部分所述斜桿固定在上弦桿和加強桿之間，兩個所述加強桿設于上弦桿的兩端，所述上弦桿的兩端放置在支撐托板上，所述加強桿放置在懸臂底板上。

8、優選的，所述鋼懸臂梁還包括第二加勁肋，所述第二加勁肋固定在懸臂腹板上，且第二加勁肋的兩端分別固定在支撐頂板和懸臂底板上。

9、優選的，所述支撐托板與第二加勁肋固定連接。

10、優選的，所述懸臂底板包括斜面段和平面段，所述平面段位于支撐托板的下方，所述斜面段較高的一端與平面段連接。

11、優選的，所述鋼主梁包括：鋼縱梁頂板、鋼縱梁底板和鋼縱梁腹板，所述鋼縱梁腹板固定在鋼縱梁頂板和鋼縱梁底板之間，所述第一加勁肋固定在鋼縱梁腹板上。

12、與現有技術相比，本實用新型采用永臨結合的設計思路，將鋼懸臂梁設計為永久結構，一方面作為后期運營階段的懸臂支撐結構，提高懸臂位置結構剛度及通行舒適性，另一方面配合桁架作為懸臂位置橋面板的模板支撐，從而無需再從地面位置搭設支架，或者采用其他較為復雜、成本較高或可能對主體鋼結構造成不利影響的懸臂模板支撐結構。在此基礎上，現澆橋面板能夠適應曲線橋應用場景，其次，安裝便捷，拆卸簡單，且造價低廉。

技術特征：

1.一種鋼混組合梁懸臂的支撐裝置，其特征在于，包括底模板和設置在蓋梁上的鋼主梁，所述鋼主梁上固定有鋼懸臂梁，所述鋼主梁和鋼懸臂梁之間固定有第一加勁肋，所述鋼主梁和鋼懸臂梁的上端面均設有剪力釘，所述鋼懸臂梁上設有卡槽，所述底模板的兩端分別卡入卡槽內，所述底模板的外側的底部設有桁架，所述桁架可拆卸設置在鋼懸臂梁上。

2.根據權利要求1所述的鋼混組合梁懸臂的支撐裝置，其特征在于，所述鋼懸臂梁包括：懸臂頂板、懸臂腹板、支撐頂板、支撐托板和懸臂底板，所述懸臂頂板通過懸臂腹板與懸臂底板固定，所述懸臂頂板的下方依次固定有支撐頂板和支撐托板，所述卡槽設置在懸臂頂板和支撐頂板之間。

3.根據權利要求2所述的鋼混組合梁懸臂的支撐裝置，其特征在于，所述桁架包括擋塊和支架，所述支撐托板上可拆卸連接有擋塊，所述支架的兩端放置在支撐托板上且卡入擋塊與鋼懸臂梁之間，所述支架的上端支撐著底模板。

4.根據權利要求3所述的鋼混組合梁懸臂的支撐裝置，其特征在于，所述桁架還包括墊塊，所述墊塊設于支架與底模板之間。

5.根據權利要求4所述的鋼混組合梁懸臂的支撐裝置，其特征在于，其中一個所述擋塊與懸臂底板可拆卸連接，所述支架的兩端放置在懸臂底板上且卡入擋塊與鋼懸臂梁之間。

6.根據權利要求5所述的鋼混組合梁懸臂的支撐裝置，其特征在于，所述支架包括：上弦桿、下弦桿、斜桿和加強桿，部分所述斜桿固定在上弦桿和下弦桿之間，部分所述斜桿固定在上弦桿和加強桿之間，兩個所述加強桿設于上弦桿的兩端，所述上弦桿的兩端放置在支撐托板上，所述加強桿放置在懸臂底板上。

7.根據權利要求2所述的鋼混組合梁懸臂的支撐裝置，其特征在于，所述鋼懸臂梁還包括第二加勁肋，所述第二加勁肋固定在懸臂腹板上，且第二加勁肋的兩端分別固定在支撐頂板和懸臂底板上。

8.根據權利要求7所述的鋼混組合梁懸臂的支撐裝置，其特征在于，所述支撐托板與第二加勁肋固定連接。

9.根據權利要求8所述的鋼混組合梁懸臂的支撐裝置，其特征在于，所述懸臂底板包括斜面段和平面段，所述平面段位于支撐托板的下方，所述斜面段較高的一端與平面段連接。

10.根據權利要求1所述的鋼混組合梁懸臂的支撐裝置，其特征在于，所述鋼主梁包括：鋼縱梁頂板、鋼縱梁底板和鋼縱梁腹板，所述鋼縱梁腹板固定在鋼縱梁頂板和鋼縱梁底板之間，所述第一加勁肋固定在鋼縱梁腹板上。

技術總結
本技術公開了一種鋼混組合梁懸臂的支撐裝置，其包括底模板和設置在蓋梁上的鋼主梁，所述鋼主梁上固定有鋼懸臂梁，所述鋼主梁和鋼懸臂梁之間固定有第一加勁肋，所述鋼主梁和鋼懸臂梁的上端面均設有剪力釘，所述鋼懸臂梁上設有卡槽，所述底模板的兩端分別卡入卡槽內，所述底模板的外側的底部設有桁架，所述桁架可拆卸設置在鋼懸臂梁上。與現有技術相比，本技術采用永臨結合的設計思路，將鋼懸臂梁設計為永久結構，一方面作為后期運營階段的懸臂支撐結構，提高懸臂位置結構剛度及通行舒適性，另一方面配合桁架作為懸臂位置橋面板的模板支撐，從而無需再從地面位置搭設支架。在此基礎上，現澆橋面板能夠適應曲線橋應用場景。

技術研發人員：李凌霄,朱朝銀,劉雄,彭云涌,鄒德強,李偉東,王明明,王嘉興
受保護的技術使用者：中國建筑第五工程局有限公司
技術研發日：20240729
技術公布日：2025/4/28
