本技術涉及路面清洗的，具體為一種路面清洗車用干燥裝置。

背景技術：

1、路面清洗車用干燥裝置是一種專為路面清洗車設計的設備，這種裝置通過高效的干燥技術，能夠快速去除清洗后的路面殘留水分，實現道路的快速干燥，從而提高道路的通行能力和安全性，干燥裝置還能夠有效防止因積水導致的路面損壞和滑倒事故，保障市民的出行安全。

2、目前的路面清洗車用干燥裝置，在水蒸氣被吸進車內時，仍有部分水蒸氣四散而沒有被吸入車內，以及水蒸氣過多地滯留在外殼上而形成的水滴又滴落回地面上，從而沒有達到水資源再回收的目的。

技術實現思路

1、本實用新型的目的在于提供一種路面清洗車用干燥裝置，以解決上述背景技術中提出的部分水蒸氣沒有被吸入車內和水蒸氣過多地滯留在外殼上而形成的水滴又滴落回地面上的問題。為實現上述目的，本實用新型提供如下技術方案：一種路面清洗車用干燥裝置，包括車體，所述車體的內腔設置有干燥組件，所述干燥組件包括弧形外殼，所述弧形外殼固定連接在車體底部的左側，所述弧形外殼的內側固定連接有弧形板，所述弧形板底部與弧形外殼之間固定連接有集水槽，所述集水槽的左側開設有抽水孔，所述抽水孔遠離集水槽的一側固定連通有抽水管，所述抽水管遠離抽水孔的一側內壁固定連接有真空泵一，弧形的表面有助于將水蒸氣收集進水蒸氣處理裝置中，弧形的設計有助于殘留的水蒸氣冷凝后形成的液態水流向特定的收集區域，弧形外殼有利于將水蒸氣集中起來，避免向外擴散，提高收集效果。

2、進一步優選的，所述真空泵一的一側固定連通有進氣管一，所述進氣管一遠離真空泵一的一側開設有進氣孔，所述進氣管一的上側固定連通有進氣管二，所述進氣管二遠離真空泵一的一側固定連接有水蒸氣處理裝置。

3、進一步優選的，所述水蒸氣處理裝置的右側固定連接有沖洗組件，所述沖洗組件包括出水孔，所述出水孔開設在水蒸氣處理裝置的右側，所述出水孔的一側固定連通有輸送管，所述輸送管遠離出水孔的一側固定連接有增壓泵，所述增壓泵的左側固定連接有高壓槍一，所述高壓槍一底部的一側固定連接有高壓槍二，高壓槍可以沖洗弧形板上水蒸氣留下的污漬，避免污漬過多而影響水蒸氣的收集效果，還能沖洗地面上留存的頑固污漬，達到更好的清潔效果。

4、進一步優選的，所述水蒸氣處理裝置的底部設置有驅動電機，所述驅動電機的靠近高壓槍一的一側固定連接有蒸發器，所述蒸發器的底部固定連接有熱氣管。

5、進一步優選的，所述車體內腔的右側設置有垃圾收集箱，所述垃圾收集箱的底部固定連通有垃圾收集管，所述垃圾收集管的右側固定連接有真空泵二，所述垃圾收集管的底部固定連接有清掃刷，車體前側有清掃垃圾的裝置，在收集水蒸氣前將垃圾清掃干凈，有助于提高水蒸氣收集的效率。

6、進一步優選的，所述垃圾收集箱的內腔設置有推動組件，所述推動組件包括電動推桿，所述電動推桿一側固定連接有連接彈簧，所述連接彈簧遠離電動推桿的一側固定連接有傳動件，所述傳動件遠離連接彈簧的一側固定連接有推板，增加了推動組件可以將垃圾推出垃圾收集箱外。

7、與現有技術相比，本實用新型的有益效果：

8、本實用新型中，弧形的表面有助于將水蒸氣收集進水蒸氣處理裝置中，弧形的設計有助于殘留的水蒸氣冷凝后形成的液態水流向特定的收集區域，弧形外殼有利于將水蒸氣集中起來，避免向外擴散，提高收集效果。

9、本實用新型中，高壓槍可以沖洗弧形板上水蒸氣留下的污漬，避免污漬過多而影響水蒸氣的收集效果，還能沖洗地面上留存的頑固污漬，達到更好的清潔效果，車體前側有清掃垃圾的裝置，在收集水蒸氣前將垃圾清掃干凈，有助于提高水蒸氣收集的效率。

技術特征：

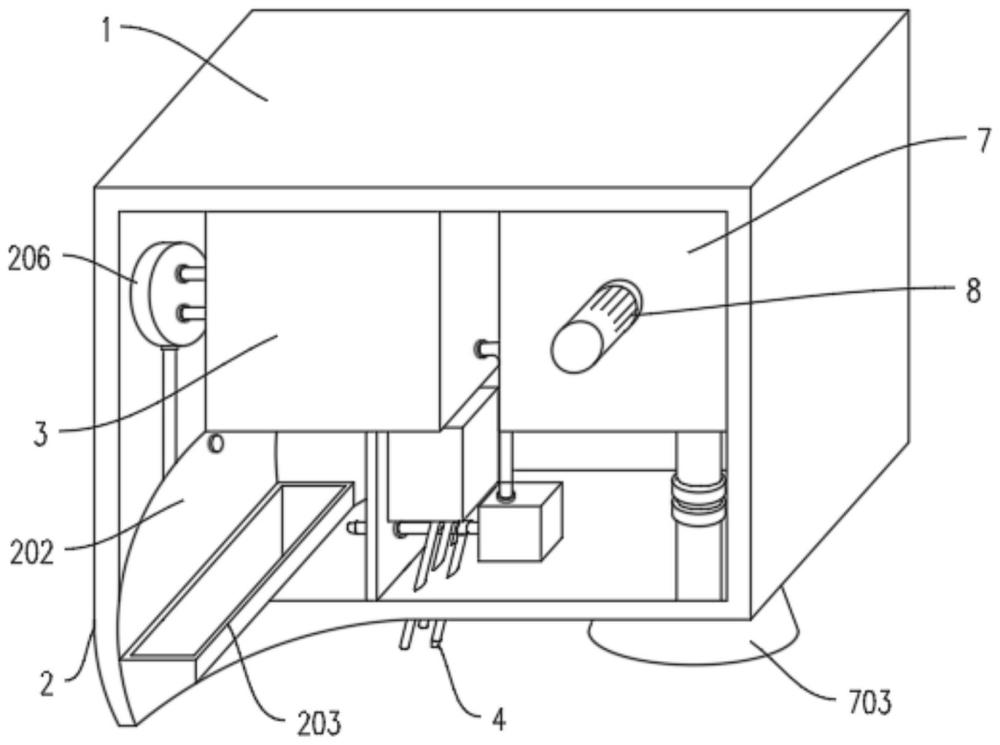

1.一種路面清洗車用干燥裝置，包括車體(1)，其特征在于：所述車體(1)的內腔設置有干燥組件(2)，所述干燥組件(2)包括弧形外殼(201)，所述弧形外殼(201)固定連接在車體(1)底部的左側，所述弧形外殼(201)的內側固定連接有弧形板(202)，所述弧形板(202)底部與弧形外殼(201)之間固定連接有集水槽(203)，所述集水槽(203)的左側開設有抽水孔(204)，所述抽水孔(204)遠離集水槽(203)的一側固定連通有抽水管(205)，所述車體(1)的一側內壁固定連接有真空泵一(206)，所述真空泵一(206)的底部固定連通有抽水管(205)。

2.根據權利要求1所述的一種路面清洗車用干燥裝置，其特征在于：所述真空泵一(206)的一側固定連通有進氣管一(207)，所述進氣管一(207)遠離真空泵一(206)的一側開設有進氣孔(208)，所述真空泵一(206)的遠離進氣管一(207)的一側固定連通有進氣管二(209)，所述進氣管二(209)遠離真空泵一(206)的一側固定連接有水蒸氣處理裝置(3)。

3.根據權利要求2所述的一種路面清洗車用干燥裝置，其特征在于：所述水蒸氣處理裝置(3)的右側固定連接有沖洗組件(4)，所述沖洗組件(4)包括出水孔(401)，所述出水孔(401)開設在水蒸氣處理裝置(3)的右側，所述出水孔(401)的一側固定連通有輸送管(402)，所述輸送管(402)遠離出水孔(401)的一側固定連接有增壓泵(403)，所述增壓泵(403)的左側固定連接有高壓槍一(404)，所述高壓槍一(404)底部的一側固定連接有高壓槍二(405)。

4.根據權利要求2所述的一種路面清洗車用干燥裝置，其特征在于：所述水蒸氣處理裝置(3)的底部設置有驅動電機(5)，所述驅動電機(5)的靠近高壓槍一(404)的一側固定連接有蒸發器(6)，所述蒸發器(6)的底部固定連接有熱氣管(601)。

5.根據權利要求1所述的一種路面清洗車用干燥裝置，其特征在于：所述車體(1)內腔的右側設置有垃圾收集箱(7)，所述垃圾收集箱(7)的底部固定連通有垃圾收集管(701)，所述垃圾收集管(701)的右側固定連接有真空泵二(702)，所述垃圾收集管(701)的底部固定連接有清掃刷(703)。

6.根據權利要求5所述的一種路面清洗車用干燥裝置，其特征在于：所述垃圾收集箱(7)的內腔設置有推動組件(8)，所述推動組件(8)包括電動推桿(801)，所述電動推桿(801)一側固定連接有連接彈簧(802)，所述連接彈簧(802)遠離電動推桿(801)的一側固定連接有傳動件(803)，所述傳動件(803)遠離連接彈簧(802)的一側固定連接有推板(804)。

技術總結
本技術涉及路面清洗的技術領域，具體為一種路面清洗車用干燥裝置，包括車體，所述車體的內腔設置有干燥組件，所述干燥組件包括弧形外殼，所述弧形外殼固定連接在車體底部的左側，所述弧形外殼的內側固定連接有弧形板，所述弧形板底部與弧形外殼之間固定連接有集水槽，所述集水槽的左側開設有抽水孔，所述抽水孔遠離集水槽的一側固定連接有抽水管，所述抽水管遠離抽水孔的一側固定連接有真空泵一。該路面清洗車用干燥裝置，弧形的表面有助于將水蒸氣收集進水蒸氣處理裝置中，弧形的設計有助于殘留的水蒸氣冷凝后形成的液態水流向特定的收集區域，弧形外殼有利于將水蒸氣集中起來，避免向外擴散，提高收集效果。

技術研發人員：陳駒祥
受保護的技術使用者：福建環海環保裝備股份有限公司
技術研發日：20240328
技術公布日：2025/4/28
