本發明涉及一種led顯示器，如用于機電式的閉鎖系統的led環，該閉鎖系統包括能在殼體或凹腔中樞轉出的且能轉動地支承的操作部，如插接鑰匙容納部或樞轉把手，并且包括在中間接有薄壁，如板材柜的或板材殼體的門板的情況下能與殼體或與凹腔擰緊的鎖緊螺母或支承塊。

背景技術：

led環因用于電梯設備的操縱按鍵而對申請人所公知。

技術實現要素：

本發明的任務是，提供一種開頭所述類型的用于閉鎖系統的led環或led顯示器，其適用于板材柜或金屬板箱，并且被用作集成的閉鎖機構顯示器。

該任務通過將殼體的或凹腔的凸緣環繞的光環并且利用布置在光環與薄壁之間的柔性薄膜來解決，該柔性薄膜承載發射光的二極管(led)并傳遞二極管的光。

根據本發明的改進方案，在中間接有柔性薄膜和led的情況下，具有電路板的基板或電子器件模塊擰接在凹腔或殼體上。

根據本發明的其他實施方式，電子器件模塊具有集成的冷卻體。

根據本發明的另外的實施方案，基板承載有接觸探測器，其與由驅動器來運動的傳感器適配器共同作用。

根據本發明其他的表現方式，基板在縱向端部上具有用于獲知門框架的存在的傳感器。

根據本發明其他實施方式，接觸探測器是電路板的部件或是電子器件模塊的部件。

根據本發明的另外的實施方式，用于識別框架(閉合的門)的傳感器具有通向電子器件模塊或通向電路板的線纜連接部。

根據別的實施方式，led環由玻璃、透明的人工合成材料構成，可選地具有集成的光波導體。

根據本發明另外的實施方式，led環的特征在于，用于檢測門狀態的門傳感器是干簧管式傳感器、霍爾傳感器、反射式光開關、光柵、機械式的按鍵、壓力傳感器、光傳感器、接近傳感器(電感式、電容式、超聲波式)、溫度傳感器、轉動角度傳感器，并且傳感器由客戶安放(現有的傳感器)在門框架、鉸鏈上。

根據本發明的另外的實施方式，led環的特征在于，用于檢測鎖芯的閉合狀態的傳感器通過叉形光柵、光柵、反射式光開關、機械式的按鍵、壓力傳感器、電位器、接近傳感器(電感式、電容式、超聲波式)、轉動角度傳感器、干簧管式傳感器、霍爾傳感器來實現，在傳感器安放時：利用回轉鎖止器的外面的延長部/適配器或集成在回轉鎖止器中。

根據替選方案，光導體是凹腔的器壁的一部分并且由透光的人工合成材料構成并且以如下方式布置且成形，即，該壁在期望的位置上在發光二極管運行時被照亮。

光導體作為器壁的一部分可以能被取出并且由一部分其他的顏色來代替。

可以存在有兩個這種壁部分，它們通過承載板連接。

承載板也可以形成針對鈕扣電池的容納部。

根據其他的改進方案，光導體的特征可以在于，發光二極管在軸的附近地被布置在凹腔的下側上并且與凹腔的壁的一部分發生光接觸。

另一方面，光導體的特征也可以在于，發光二極管布置在軸的附近并且與手柄桿的壁發生光接觸。

附圖說明

下面結合在圖中所示的實施例詳細闡述本發明。其中：

圖1示出用于機電式的系統的led環的示意圖；

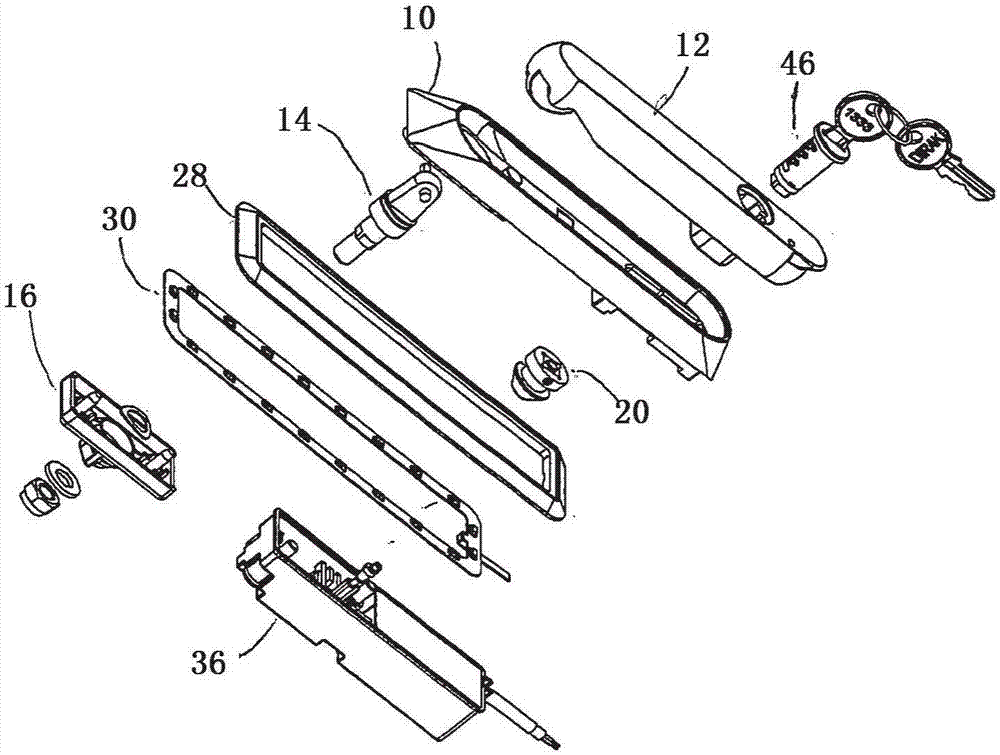

圖2以分解圖示出圖1的系統；

圖3以分解圖示出在其他角度的圖1的系統；

圖4a示出圖1的系統的后視圖；

圖4b示出側面圖；并且

圖4c示出俯視圖；

圖5示出具有用于機電式的回轉鎖止器系統的led環的系統的示意圖；

圖6在轉動角度中從第一角度觀察的情況下示出led環的立體的分解圖；

圖7以其他的角度示出圖6的系統的分解圖；

圖8a示出圖5的裝配好的系統的俯視圖；

圖8b和圖8c示出從上看打開的閉鎖機構的側壁的視圖；

圖9a示出圖5a或8c的閉鎖機構的閉合的閉鎖位置；

圖9b示出圖9a的從上方看的視圖；

圖9c示出圖9a的從后方看的視圖；

圖10a示出如在圖8a中那樣的視圖；

圖10b示出沿圖10a的線b-b的剖視圖；

圖10c示出沿圖10a的線c-c的剖視圖；

圖11a示出機電式的系統的替選方案的俯視圖，其以光導體工作；

圖11b示出側視圖；

圖11c示出正視圖；

圖11d至11f示出三種不同的操作柄桿的俯視圖；

圖11g示出在翻轉進入凹腔的位置中的樞轉柄桿的后視圖；

圖11h示出在翻轉進入的位置中的圖11h的柄桿的立體圖；

圖11i示出在翻轉出的位置中的圖11h的柄桿的側視圖；

圖12a以立體圖示出能取出的具有用于鈕扣電池的保持部的光導體；

圖12b示出光導體裝置的背側；

圖13a示出在手柄桿的自由端部中具有光導體部的樞轉柄桿閉鎖機構的俯視圖；

圖13b示出具有光源(led)的定位部的圖13a的樞轉柄桿閉鎖機構的后視圖。

具體實施方式

圖1示出了用于機電式的樞轉柄桿系統的根據本發明的光環28或led環，其中，樞轉柄桿系統包括閉鎖系統，此外還包括能在殼體110或凹腔10中轉動地支承的操作部，亦即樞轉把手12，樞轉把手鉸接在鉸接芯軸14上，該鉸接芯軸14能轉動地支承在凹腔10中，其中，支承也可以在支承塊16上實現。

支承塊16在中間接有(在圖4b和圖9c中示出的)薄壁42、142，如門板的情況下與凹腔10螺接，螺栓18被使用于此。具有夾持部分21的六角螺母20、墊圈22以及支承塊16的另一側的彈簧墊圈24提供了對鉸接芯軸的穩定支承。凹腔10形成凸緣26，利用該凸緣使凹腔10夾固住光環28，其中，光環可以通過用柔性薄膜32附帶的發光二極管30來照亮，也參見圖3。給發射光的二極管的供電經由薄膜接觸部或薄膜導體34來實現。通過電子器件模塊36來驅控光發射，電子器件模塊包括集成的冷卻體38。

在圖4a中設置有用于電子器件模塊36的緊固螺栓40。

在圖4b中示出了薄壁42，該薄壁在一側被支承塊16用螺栓18夾緊并且被電子部件36借助螺栓40夾緊，一方面薄膜與光環28之間被夾緊，另一方面是薄壁被夾緊。

在所必需的電能方面，該電能可以經由線纜線路44輸送給模塊36，該電能可以來源于電網或電池。

樞轉把手12可以借助鎖芯46鎖止，并且閉合卡輪(schlieβdaumen)48到達至電子器件模塊36中。閉合卡輪的位置可以被電子器件模塊36感測到。

圖5示出了用于機械式的回轉鎖止器系統的led環，該回轉鎖止器系統由具有操作部112的殼體110、具有止擋的閂桿驅動器113、舌片148和傳感器適配器152構成。殼體110保持在門板142上，其中，在門板142與殼體110的凸緣126之間布置有光環125，該光環包括具有發射光的二極管的柔性薄膜。被裝配在基板138上的電路板136也設有供電線156。基板138承載有門傳感器144，并且電路板136承載有傳感器144，該傳感器與傳感器適配器152共同作用，并且獲知舌片148的位置。

這根據圖8a、8b例如以三種不同的布置來示出，在其中，舌片148從后面嵌接門框架139并且因此閉合地保持住門142。

圖8a示出了俯視圖，圖8b示出了側視圖，并且圖8c示出了從上方看的具有回轉鎖止器118的實施方式的視圖，該實施方式也在圖5、6和7中示出。

在門142上在門板142和舌片148之間沒有供電裝置144。

圖9a、9b、9c以及圖10b和10c的剖視圖示出了另外的視圖和工作方式，其中，根據圖10a設立剖切部，參見剖線bb和cc。光環28、128包括發射光的二極管的載體，其中，光環由玻璃、透明的人工合成材料和例如具有添加的漫射體的pc、pmma構成，并且/或者擁有粗糙的表面，例如經腐蝕結構，并且也可以配備有集成的光波導體。該材料被布置在一側上，并且嵌入到柔性薄膜128中并且設有接口，該接口從柔性的材料引導出來，并且可以與電源連接，以使電流流過led。

圖10c示意性地示出了柔性的薄膜128如何被殼體的凸緣14夾固住，并且形成無電流的過渡面。發光二極管作為單件地或者多個串聯地或者作為組件地布置，其可以是紅色的、黃色的或者也是單色的led，led是單色的，或者在電壓不同的情況下也可以發送出不同的顏色。布局可以以任意方式來實現，或匹配于系統的輪廓。柔性的薄膜或柔性薄膜所具有優點是，其可以輕易匹配于操作部的不同的輪廓，因此例如匹配于例如根據圖5至10的實施方式的圓形的殼體形狀，或者匹配于根據圖1至4的實施方式的呈矩形的殼體形狀。替選地，針對印刷電路板也可以使用其他的類似材料，例如，cm1、cm3、fr2、fr3、fr4、fr5、fr5bt、聚酰胺、聚四氟乙烯(ptfe)或陶瓷。用于檢測門狀態的電子器件模塊136可以包括干簧管式傳感器，但是也可以包括霍爾傳感器、反射式光開關、光柵以及機械的按鍵、壓力傳感器、光傳感器、接近傳感器，其中，接近傳感器可以電感式地、電容式地或以超聲波工作，溫度傳感器、轉動角度傳感器。對若干傳感器的安放可以由用戶(在現有的傳感器的情況下)進行，或者對于在系統中的最少數量的一個傳感器和至少一個外部的能接通的傳感器來說設置在門框架上、在鉸鏈上。

為了檢測鎖146的實際狀態，也可以設置有若干傳感器，例如叉形光柵、光柵、反射式光開關、機械的按鍵、壓力傳感器、電位器、接近傳感器，其中，接近開關可以電感式地、電容式地、或以超聲波工作，轉動角度傳感器、干簧管式傳感器和霍爾傳感器。

用于檢測閉合狀態，也就是說檢測回轉鎖止器148的位置的傳感器安放部可以利用在回轉鎖止器外面的延長部或適配器152來實現，例如利用根據附圖標記152、154的延長部的布置方案，或集成到回轉鎖止器中。

為了供能，參見圖9c中的電能線纜156、圖1、4a至4c的144，視情況而定地可以設置有電網設備，或也可以設置電池模式。本發明根據布置方案能夠經由電纜地或者無線地與其它系統聯網，用于外部的程序單元的界面也是可能的。開關元件適宜地由蓋帽保護。具有led環的根據本發明的系統可以被設計成回轉鎖止器式閉鎖機構、樞轉柄桿式閉鎖機構、壓縮式閉鎖機構、落式閉鎖機構、卡扣式閉鎖機構、鎖止器(閂桿式閉鎖機構)，或者被設計成嵌入式把手(muschelgriff)。就這方面來說，僅示出了特別有利的所示出的實施例。

根據替選方案，光導體258是凹腔210的器壁的一部分并且由透光的人工合成材料構成并且以如下方式布置并成形，即，使壁260在所期望的位置上在發光二極管262運行時被照亮。光導體258可以作為器壁260的一部分被取出，并且能由其他顏色的一部分來代替。

可以存在有兩個這種部件260，它們通過載體板264連接。載體板264也可以形成針對鈕扣電池266的容納部。

根據其他的改進方案，光導體的特征在于，發光二極管262在軸214的附近地被布置在凹腔的下側上并且與凹腔210的壁268的一部分實現光接觸。

另一方面，光導體的特征可以在于，發光二極管262布置在軸214的附近并且與手柄桿214的壁261實現光接觸。

商業實用性

本發明在商業上可用在開關柜結構中。

附圖標記列表

10、110、210凹腔、殼體

12、112樞轉把手、操作部、具有止擋的閂桿驅動器

13閂桿驅動器

14、114、214鉸接芯軸、操作部、軸

16、116支承塊、鎖緊螺母

18螺栓

20、120具有夾持部分的六角螺母、鎖齒螺栓

21夾持部分

22墊圈

24彈簧墊圈

26、126凸緣

28、128光環

30、130led

32、132柔性的薄膜

34、134薄膜導體

36、136電子器件模塊、電路板

38、138冷卻體、基板

139門框架

40緊固螺栓

42、142薄壁

44、144電子器件的供電部

46、146鎖芯

48、148閉合卡輪、舌片

50、150led的供電部

152傳感器適配器

154閉合傳感器

156線纜連接部

258光導體

260壁

261壁

262發光二極管

264載體板

266鈕扣電池

268壁
