本發明涉及安裝輔助具，特別是涉及將自行車用后鏈輪安裝于自行車用后輪轂時使用的自行車用后鏈輪安裝輔助具。

背景技術：

安裝于自行車的后輪轂上的變速用的后鏈輪組合體中，齒數不同的多個后鏈輪在與后鏈輪組合體的旋轉中心軸心平行的軸方向上并列配置。后鏈輪組合體中，各后鏈輪的鏈輪齒的相位不同。因此，后輪轂具有以使各后鏈輪能夠安裝于特定的相位的方式構成的花鍵。以往的后鏈輪組合體中，已知的不是將多個后鏈輪單獨地安裝于后輪轂，而是能夠?qū)X數大的多個后鏈輪一體安裝的結構(參照專利文獻1)。由此，后鏈輪向后輪轂的安裝變得容易。在專利文獻1的后鏈輪組合體中，單獨安裝的齒數少的后鏈輪在配置于特定的相位的狀態下由自行車用后鏈輪安裝輔助具(以下記作后鏈輪安裝輔助具)固定。后鏈輪安裝輔助具是具有加熱而收縮的熱收縮性的合成樹脂制。由此，齒數少的后鏈輪向后輪轂的安裝也容易。

專利文獻1：德國專利申請公開102014045419號說明書

以往的后鏈輪安裝輔助具，通過具有熱收縮性的合成樹脂固定齒數少的后鏈輪，將后鏈輪安裝于后輪轂后拆破后鏈輪安裝輔助具，從而將后鏈輪變?yōu)槭褂脿顟B(tài)，因此，后鏈輪安裝輔助具不能再使用。

技術實現要素：

本發明是鑒于上述問題而研發的，其目的在于提供一種能夠反復使用的后鏈輪安裝輔助具。

本發明的自行車用后鏈輪安裝輔助具具備基準安裝部、第一安裝部、至少一個第一連結部和定位部。基準安裝部與構成相位的基準的基準鏈輪可拆裝地卡合。第一安裝部與不同于基準鏈輪的第一鏈輪可拆裝地卡合。至少一個第一連結部將基準安裝部與第一安裝部連結。定位部將基準鏈輪與第一鏈輪的相位對準。

在該后鏈輪安裝輔助具中，將包括基準鏈輪的多個鏈輪以齒數少的鏈輪在上進行配置。然后，將第一鏈輪與多個鏈輪相位對準而配置于多個鏈輪之上。該狀態下安裝自行車用后鏈輪安裝輔助具時，基準安裝部可拆裝地與基準鏈輪卡合，第一安裝部可拆裝地與第一鏈輪卡合。另外，通過定位部使基準鏈輪與第一鏈輪相位對準。在此，由于基準安裝部和第一安裝部可拆裝，所以后鏈輪安裝輔助具能夠反復使用。

后鏈輪安裝輔助具還可以具備限制在與基準鏈輪的旋轉中心軸心平行的軸方向上第一鏈輪從基準鏈輪離開的抵接部。根據該結構，通過抵接部，第一鏈輪不會從基準鏈輪離開，所以容易保持第一鏈輪的安裝狀態。

基準安裝部可以具有與基準鏈輪彈性卡合的卡合部。根據該結構，自行車用后鏈輪安裝輔助具由基準安裝部保持于基準鏈輪，后鏈輪安裝輔助具難以從基準鏈輪脫離。

基準安裝部和第一安裝部的至少一個可以是環狀。根據該結構，形成環狀的基準安裝部和第一安裝部的至少一個容易與基準鏈輪和第一鏈輪的至少一個的形狀吻合，容易形成定位部。

定位部可以包括：與基準鏈輪抵接的基準定位部；以及與第一鏈輪抵接的第一定位部。根據該結構，由于基準鏈輪和第一鏈輪分別被定位，所以能夠使第一鏈輪的相位相對基準鏈輪對準。

后鏈輪安裝輔助具還可以具備指示第一鏈輪相對基準鏈輪的安裝方向的指向部(日文：指標部)。根據該結構，將自行車用后鏈輪安裝輔助具安裝于基準鏈輪時，能夠通過指向部準確地配置第一鏈輪，能夠迅速地將后鏈輪安裝輔助具安裝于基準鏈輪。

基準安裝部、第一安裝部和第一連結部由一體形成的單一部件構成。根據該結構，由于自行車用后鏈輪安裝輔助具一體構成，所以通過將基準安裝部安裝于基準鏈輪，從而能夠?qū)⒌谝绘溳喍ㄎ弧?/p>

基準鏈輪的齒數比第一鏈輪的齒數多。根據該結構，由于能夠?qū)X數多的大徑的基準鏈輪與基準對準相位，所以容易將后鏈輪安裝輔助具安裝于基準鏈輪。

后鏈輪安裝輔助具還可以具備第二安裝部和至少一個第二連結部。第二安裝部與齒數比第一鏈輪多且齒數比基準鏈輪少的第二鏈輪可拆裝地卡合。至少一個第二連結部可以與第一安裝部和第二安裝部連結。根據該結構，能夠使第一鏈輪和第二鏈輪的相位與基準鏈輪的相位對準。另外，基準安裝部、第一安裝部和第二安裝部可拆裝，所以能夠反復使用后鏈輪安裝輔助具。

基準安裝部、第一安裝部和第二安裝部的至少一個可以是環狀。根據該結構，形成環狀的基準安裝部、第一安裝部和第二安裝部的至少一個容易與基準鏈輪、第一鏈輪和第二鏈輪的至少一個的形狀吻合，容易形成定位部。

定位部可以包括：與基準鏈輪抵接的基準定位部；與第一鏈輪抵接的第一定位部；以及與第二鏈輪抵接的第二定位部。根據該結構，基準鏈輪、第一鏈輪和第二鏈輪分別被定位，所以能夠使第一鏈輪和第二鏈輪的相位相對基準鏈輪對準。

自行車用后鏈輪安裝輔助具還可以具備指示第一鏈輪和所述第二鏈輪相對基準鏈輪的安裝方向的指向部。根據該結構，將自行車用后鏈輪安裝輔助具安裝于基準鏈輪時，能夠通過指向部準確地配置第一鏈輪和第二鏈輪，能夠迅速地將自行車用后鏈輪安裝輔助具安裝于基準鏈輪。

基準安裝部、第一安裝部、第一連結部、第二安裝部和第二連結部可以由一體形成的單一部件構成。根據該結構，由于自行車用后鏈輪安裝輔助具一體構成，所以通過將基準安裝部安裝于基準鏈輪，從而能夠?qū)⒌谝绘溳喓偷诙溳喍ㄎ弧?/p>

單一的部件可以通過具有彈性的材料制造。根據該結構，利用彈性能夠容易使基準安裝部與基準鏈輪卡合。

單一的部件可以是金屬制。根據該結構，能夠維持后鏈輪安裝輔助具的高強度，并且得到大的彈性力。

單一的部件可以是非金屬制。根據該結構，能夠?qū)崿F(xiàn)后鏈輪安裝輔助具的輕量化。

單一的部件可以是合成樹脂制。根據該結構，能夠通過一體成型等高效率地制造后鏈輪安裝輔助具。

可以是基準安裝部與基準鏈輪的外周部卡合，第一安裝部與第一鏈輪的外周部卡合。根據該結構，容易使基準安裝部和第一安裝部與基準鏈輪和第一鏈輪分別卡合。

可以是基準安裝部與基準鏈輪的外周部卡合，第一安裝部與第一鏈輪的外周部卡合，第二安裝部與第二鏈輪的外周部卡合。根據該結構，容易使基準安裝部、第一安裝部和第二安裝部與基準鏈輪、第一鏈輪和第二鏈輪卡合。

發明效果：

根據本發明，能夠提供一種能夠反復使用的自行車用后鏈輪安裝輔助具。

附圖說明

圖1是表示本發明的第一實施方式的后鏈輪安裝輔助具安裝于后鏈輪組裝體上的狀態的正面圖。

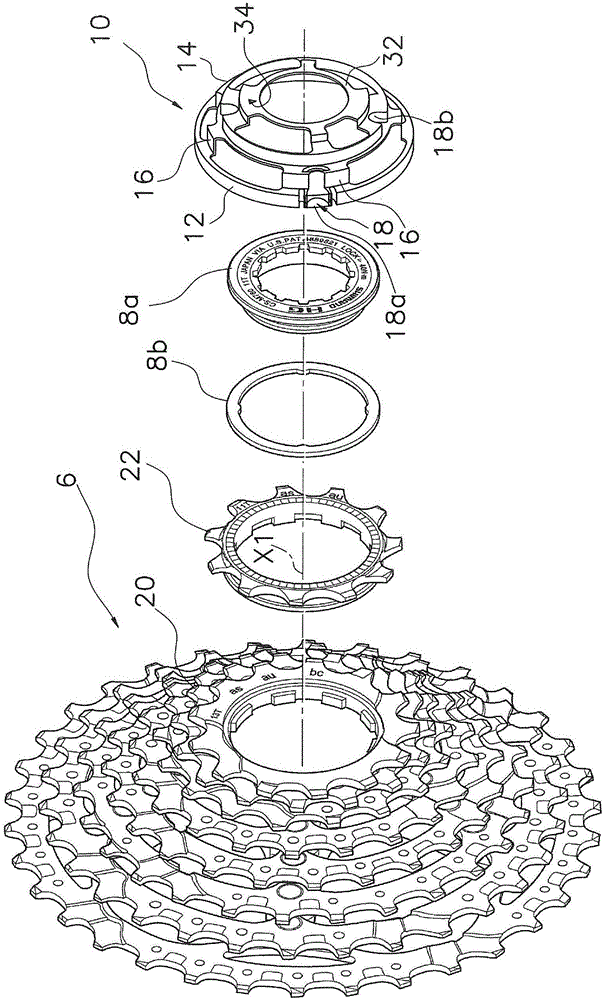

圖2是后鏈輪組裝體和第一實施方式的后鏈輪安裝輔助具的分解立體圖。

圖3是第一實施方式的后鏈輪安裝輔助具的正面圖。

圖4是第一實施方式的后鏈輪安裝輔助具的背面圖。

圖5是第一實施方式的后鏈輪安裝輔助具的由圖3的剖斷線V-V剖斷的剖面圖。

圖6是后鏈輪組裝體和第二實施方式的后鏈輪安裝輔助具的分解立體圖。

圖7是第二實施方式的后鏈輪安裝輔助具的正面圖。

圖8是第二實施方式的后鏈輪安裝輔助具的背面圖。

附圖標記說明：10、110后鏈輪安裝輔助具；12基準安裝部；14第一安裝部；114第二安裝部；16第一連結部；116第二連結部；18、118定位部；18a基準定位部；18b第一定位部；118c第二定位部；20基準鏈輪；22第一鏈輪；24第二鏈輪；32抵接部；34指向部；40卡合部。

具體實施方式

<第一實施方式>

圖1和圖2中，本發明的第一實施方式的后鏈輪安裝輔助具10安裝于例如具有9片后鏈輪的后鏈輪組裝體6。后鏈輪組裝體6包括作為最小齒數的后鏈輪的第一鏈輪22和齒數第三少的基準鏈輪20。因此，基準鏈輪20齒數比第一鏈輪22多。除后鏈輪組合體6的第一鏈輪22，包括基準鏈輪20在內的8片鏈輪固定為一體，僅第一鏈輪22能夠相對8片后鏈輪分離。另外，后鏈輪組合體6包括固定部件8a、和襯墊8b，該固定部件用于將后鏈輪組合體6固定于后輪轂(未圖示)。如圖1所示，在各后鏈輪的內周面形成例如8個花鍵9a和周方向長度不同的一個花鍵9b、共9個花鍵。由此，能夠?qū)?zhǔn)各鏈輪的相位。

<后鏈輪安裝輔助具的結構>

后鏈輪安裝輔助具10具備基準安裝部12、第一安裝部14、至少一個第一連結部16和定位部18。在第一實施方式中，第一連結部16設置多個。多個連結部16優選設置2至6個。第一實施方式中，第一連結部16設置5個。另外，后鏈輪安裝輔助具10還具備抵接部32和指向部34。后鏈輪安裝輔助具10中，基準安裝部12、第一安裝部14、第一連結部16和抵接部32由一體形成的單一部件構成。后鏈輪安裝輔助具10優選是聚醛樹脂、4氟乙烯樹脂等具有彈性的合成樹脂制的一體形成的部件。

基準安裝部12構成為與構成相位的基準的基準鏈輪20可拆裝地卡合。如圖3和圖4所示，基準安裝部12優選形成環狀。如圖3、圖4和圖5所示，基準安裝部12具有與基準鏈輪20彈性卡合的卡合部40。卡合部40具有突起部40a、設于突起部40a的兩側的一對狹槽40b。突起部40a向徑方向內側突出地形成于定位部18的后述的基準定位部18a的端部。一對狹槽40b在基準定位部18a的周方向的兩側切開形成。一對狹槽40b設置用以使卡合部40容易彈性變形。卡合部40卡合在基準鏈輪20的一對鏈輪齒之間。由此，后鏈輪安裝輔助具10卡合于基準鏈輪20，難以從后鏈輪組合體6脫落。

第一安裝部14構成為與不同于基準鏈輪20的第一鏈輪22可拆裝地卡合。在此使用的用語“可拆裝地”是指后鏈輪安裝輔助具不會破損，后鏈輪安裝輔助具能夠從安裝對象物反復拆裝多次。第一安裝部14優選形成環狀。第一安裝部14由至少一個第一連結部16、優選由多個第一連結部16與基準安裝部12連結。

定位部18構成為使基準鏈輪20與第一鏈輪22的相位對準。定位部18包括與基準鏈輪20抵接的優選多個的基準定位部18a和與第一鏈輪22抵接的優選多個的第一定位部18b。本實施例中，基準定位部18a在基準安裝部12上設置三個。基準定位部18a向徑方向內側突出地形成于環狀的基準安裝部12的內側面。第一實施方式中，基準定位部18a優選地抵接于基準鏈輪20的鏈輪齒之間。、

在第一實施方式中，第一定位部18b在第一安裝部14上設置兩個。第一定位部18b向徑方向內側突出地形成于環狀的第一安裝部14的內側面。在第一實施方式中，第一定位部18b優選抵接于第一鏈輪22的鏈輪齒之間。

第一連結部16構成為將基準安裝部12與第一安裝部14連結。第一連結部16優選具有第一部分16a和第二部分16b。第一部分16a從基準安裝部12的內周部與基準鏈輪20的旋轉中心軸心X1平行地朝向第一安裝部14沿軸方向延伸。第二部分16b從第一部分16a朝向第一安裝部14向徑方向內側延伸。

抵接部32構成為限制在與基準鏈輪20的旋轉中心軸心X1平行的軸方向上第一鏈輪22從基準鏈輪20離開。抵接部32優選與第一安裝部14連結。抵接部32在第一實施方式中，能夠與固定部件8a抵接。抵接部32經由固定部件8a限制第一鏈輪22從基準鏈輪20離開。

指向部34構成為指示第一鏈輪22相對基準鏈輪20的安裝方向。具體地，定標8個花鍵9a和周方向長度不同的花鍵9b，使第一鏈輪22與基準鏈輪20的相位對準而裝載于后鏈輪組合體6的其余鏈輪上后，使后鏈輪安裝輔助具10的指向部34與花鍵9b對準，將后鏈輪安裝輔助具10安裝于基準鏈輪20。

<后鏈輪安裝輔助具的安裝動作>

將如上所述構成的第一實施方式的后鏈輪安裝輔助具10向后鏈輪組裝體6安裝的情況下，以花鍵9b為指向標而將第一鏈輪22裝載于其余鏈輪。該狀態下，將指向部34與花鍵9b對準，從第一鏈輪側進行安裝。由此，基準定位部18a與基準鏈輪20卡合，且第一定位部18b與第一鏈輪22卡合。另外，設于基準安裝部12的卡合部40的突起部40a在鏈輪齒之間與基準鏈輪20彈性卡合。由此，后鏈輪安裝輔助具10難以從基準鏈輪20脫離，保持第一鏈輪22的相位處于基準鏈輪20的狀態。

在后輪轂上安裝后鏈輪組裝體6的情況下，將后鏈輪組裝體6與后鏈輪安裝輔助具10一起拿著而安裝于后輪轂。這時，全部的后鏈輪的相位對準，所以能夠順暢地安裝于后輪轂。安裝結束后，移去后鏈輪安裝輔助具10，將固定部件8a旋入后輪轂，將后鏈輪組裝體6固定于后輪轂。這時，移去的后鏈輪安裝輔助具10能夠再使用，能夠反復使用。

<第二實施方式>

在第二實施方式以后的說明中，與第一實施方式相同結構的部件使用與第一實施方式相同的附圖標記，省略其說明。另外，結構與第一實施方式不同但對應的部件，使用后兩位與第一實施方式相同的三位數的附圖標記進行說明。

如圖6所示，第二實施方式中，后鏈輪組合體106設置成第一鏈輪22和第二鏈輪24相對其他鏈輪能夠分離。因此，除第一鏈輪22和第二鏈輪24的包括基準鏈輪20在內的7片鏈輪固定為一體。第二鏈輪24齒數比第一鏈輪22多，且齒數比基準鏈輪20少。

<后鏈輪安裝輔助具的結構>

如圖6、圖7和圖8所示，相對于第一實施方式的后鏈輪安裝輔助具10，第二實施方式的后鏈輪安裝輔助具110還具備第二安裝部114和至少一個第二連結部116。第二安裝部114構成為將第二鏈輪24可拆裝地卡合。第二安裝部114由第一實施方式的第一連結部16的第一部分16a構成。

至少一個第二連結部116構成為將第一安裝部14與第二安裝部114連結。至少一個第二連結部116優選設置2至6個。第二實施方式中，第二連結部116設置5個。第二連結部116由第一實施方式的第一連結部16的第二部分16b構成。

定位部118具有優選多個的基準定位部18a、優選多個的第一定位部18b和優選多個的第二定位部118c三種定位部。第二定位部118c設置于第二安裝部114，優選設置兩個。第二定位部118c形狀與第一定位部18b相同，向徑方向內側突出地形成于第二安裝部114的內側面。第二定位部118c優選抵接第二鏈輪24的鏈輪齒之間。

優選地，后鏈輪安裝輔助具110還具備與第一實施方式相同的抵接部32和指向部34。后鏈輪安裝輔助具110中，基準安裝部12、第一安裝部14、第二安裝部114、第一連結部16、第二連結部116和抵接部32由一體形成的單一部件構成。后鏈輪安裝輔助具110優選是聚醛樹脂、4氟乙烯樹脂等具有彈性的合成樹脂制。

抵接部32構成為限制在與基準鏈輪20的旋轉中心軸心X1平行的軸方向上第一鏈輪22和第二鏈輪24從基準鏈輪20離開。抵接部32優選與第一安裝部14連結。抵接部32在第二實施方式中能夠與固定部件8a抵接。抵接部32經由固定部件8a限制第一鏈輪22和第二鏈輪24從基準鏈輪20離開。

指向部34構成為指示第一鏈輪22和第二鏈輪24相對基準鏈輪20的安裝方向。具體地，定標8個花鍵9a和周方向長度不同的花鍵9b，使第一鏈輪22與第二鏈輪24與基準鏈輪20的相位對準而裝載于后鏈輪組合體6的其余鏈輪上后，使后鏈輪安裝輔助具110的指向部34與花鍵9b對準，將后鏈輪安裝輔助具110安裝于基準鏈輪20。

<后鏈輪安裝輔助具的安裝動作>

將如上所述構成的第二實施方式的后鏈輪安裝輔助具110向后鏈輪組裝體6安裝的情況下，以花鍵9b為指向標而將第一鏈輪22和第二鏈輪24裝載于其余鏈輪。該狀態下，將指向部34與花鍵9b對準，從第一鏈輪22側進行安裝。由此，基準定位部18a與基準鏈輪20卡合，第一定位部18b與第一鏈輪22卡合，且第二定位部118c與第二鏈輪24卡合。另外，設于基準安裝部12的卡合部40的突起部40a在鏈輪齒之間與基準鏈輪20彈性卡合。由此，后鏈輪安裝輔助具110難以從基準鏈輪20脫離，保持第一鏈輪22和第二鏈輪24的相位處于基準鏈輪20的狀態。

在后輪轂上安裝后鏈輪組裝體6的情況下，將后鏈輪組裝體6與后鏈輪安裝輔助具110一起拿著而安裝于后輪轂。這時，全部的后鏈輪的相位對準，所以能夠順暢地安裝于后輪轂。安裝結束后，移去后鏈輪安裝輔助具110，將固定部件8a旋入后輪轂，將后鏈輪組裝體6固定于后輪轂。這時，移去的后鏈輪安裝輔助具110能夠再使用，能夠反復使用。

<其他實施方式>

以上，關于本發明的一實施方式進行了說明，但是本發明不限于上述實施方式，在不脫離發明構思的范圍內能夠進行各種變更。特別是，本發明說明書中所記載的多個實施方式和變形例能夠根據需要進行任意組合。

(a)上述實施方式中，基準定位部18a、第一定位部18b和第二定位部118c設置了多個，但是本發明不限于此。基準定位部18a、第一定位部18b和第二定位部118c至少設置一個即可。

(b)上述實施方式中，抵接部32間接地限制了第一鏈輪22的移動，但是本發明不限于此。也可以是抵接部32直接接觸第一鏈輪22，限制第一鏈輪22或第一鏈輪22和第二鏈輪24的移動。這種情況下，固定部件8a和襯墊8b不由后鏈輪安裝輔助具保持于后鏈輪組裝體。

(c)上述實施方式中，分離的后鏈輪是一個或兩個，但是三個以上的后鏈輪分離的情況也能夠適用本發明。例如對應分離的后鏈輪的個數增加安裝部和定位部的個數即可。

(d)上述實施方式中，后鏈輪安裝輔助具10(或110)為非金屬的合成樹脂制，但是非金屬不限于合成樹脂，也可以是陶瓷或木材。兩位，也可以是鋁、鈦、鐵等金屬制。

(e)上述第二實施方式中，第二安裝部116不是環狀，但是第二安裝部116也可以是環狀。
