本發明屬于吊籠技術領域，尤其是涉及一種吊籠翻板門的門鎖。

背景技術：

吊籠雙開門的下門為翻板門，翻板門在吊籠運輸過程中容易打開，造成運輸貨物的掉落，使得帶翻板門的吊籠在工地上施工時具有一定的安全隱患。

技術實現要素：

有鑒于此，本發明旨在提出一種吊籠翻板門的門鎖，通過翻板門門鎖利用重力的自鎖結構，實現了翻板門的自鎖，防止翻板門在運行中意外打開，造成事故。

為達到上述目的，本發明的技術方案是這樣實現的：

一種吊籠翻板門的門鎖，包括下輪門擋板、鎖座、鎖鉤和鎖板；

所述鎖鉤呈丁字狀，且該鎖鉤上端的一側開設有與鎖鉤所在平面垂直的轉動孔，所述轉動孔與所述鎖鉤底端的鉤角在鎖鉤的同向；

所述鎖座包括折彎板、固定框和固定件；

所述折彎板有一對，相對固定在所述下輪門擋板上；

所述固定框的一端固定在所述折彎板的外端，該固定框上相對開設有一組固定孔，所述固定孔與所述下輪門擋板相互垂直；

所述鎖鉤上端的一側插在所述固定框中，所述轉動孔位于所述一組固定孔之間，所述固定件穿過所述固定孔和轉動孔固定在所述固定框上，且所述鎖鉤環繞所述固定件自由轉動；

所述鎖板呈鈍角折板狀，該鎖板的上端豎直固定，下端與所述鎖鉤的下端鉤角相對，且所述鎖板的下端高于所述鎖鉤的鉤角。

進一步的，所述鎖鉤包括轉動桿、連接桿和鎖鉤桿，所述轉動桿的一端設有貫穿該轉動桿側表面的轉動孔，所述連接桿的一端與所述轉動桿垂直固定連接，另一端與所述鎖鉤桿固定連接，且所述連接桿與所述鎖鉤桿呈銳角，所述轉動桿、連接桿和鎖鉤桿位于同一平面，所述鎖鉤桿和轉動孔位于所述連接桿的同側，且所述轉動孔的中心軸線與所述轉動桿、連接桿和鎖鉤桿所在平面垂直。

進一步的，所述連接桿的一端固定在所述轉動桿中部偏離所述轉動孔的部位。

進一步的，所述轉動桿上遠離所述轉動孔的一端固設有一球柄，該球柄呈圓球狀。

進一步的，所述連接桿與所述鎖鉤桿之間的夾角范圍為30度～45度。

進一步的，所述折彎板呈直角狀，包括第一直角板和第二直角板，所述第一直角板固定在所述下輪門擋板上，且該對折彎板的直角開口相互背離。

進一步的，所述固定框為矩形框，包括兩第一側壁和兩第二側壁，所述兩第一側壁相互平行，兩第二側壁相互平行，且第一側壁和第二側壁間隔垂直圍繞形成矩形框，該固定框的一個第一側壁與所述一對折彎板的外端固定連接，所述兩第一側壁上相對開設有一組固定孔。

進一步的，所述吊籠翻板門的門鎖還包括一組隔套，所述隔套套設在所述固定件上，該隔套位于所述轉動孔的兩端以及一組固定孔之間。

相對于現有技術，本發明所述的吊籠翻板門的門鎖具有以下優勢：

(1)本發明所述的吊籠翻板門的門鎖，通過翻板門門鎖利用重力的自鎖結構，實現了翻板門的自鎖，防止翻板門在運行中意外打開，造成事故，且重力自動鎖扣，撥動手動打開，操作簡單方便，幾乎沒有零件間的磨損。

附圖說明

構成本發明的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

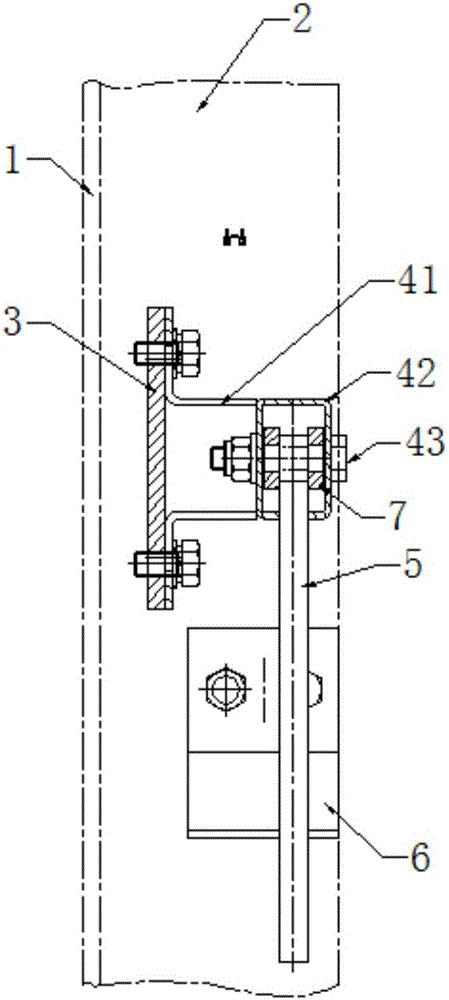

圖1為本發明實施例所述的吊籠翻板門的門鎖示意圖；

圖2為本發明實施例所述的吊籠翻板門的門鎖側視圖；

圖3為本發明實施例所述的吊籠翻板門的鎖鉤結構示意圖。

附圖標記說明：

1-吊籠立柱；2-翻板門；3-下輪門擋板；4-鎖座；41-折彎板；42-固定框；43-固定件；5-鎖鉤；51-轉動孔；52-轉動桿；53-連接桿；54-鎖鉤桿；55-球柄；6-鎖板；7-隔套。

具體實施方式

需要說明的是，在不沖突的情況下，本發明中的實施例及實施例中的特征可以相互組合。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本發明中的具體含義。

下面將參考附圖并結合實施例來詳細說明本發明。

如圖1至3所示，本發明包括下輪門擋板3、鎖座4、鎖鉤5和鎖板6；

鎖鉤5呈丁字狀，且該鎖鉤5上端的一側開設有與鎖鉤5所在平面垂直的轉動孔51，轉動孔51與鎖鉤5底端的鉤角在鎖鉤5的同向；

鎖座4包括折彎板41、固定框42和固定件43；

折彎板41有一對，相對固定在下輪門擋板3上；

固定框42的一端固定在折彎板41的外端，該固定框42上相對開設有一組固定孔，固定孔與下輪門擋板3相互垂直；

鎖鉤上端的一側插在固定框42中，轉動孔51位于一組固定孔之間，固定件43穿過固定孔和轉動孔51固定在固定框42上，且鎖鉤環繞固定件43自由轉動；

鎖板6呈鈍角折板狀，該鎖板6的上端豎直固定，下端與鎖鉤5的下端鉤角相對，且鎖板6的下端高于鎖鉤5的鉤角。

鎖鉤5包括轉動桿52、連接桿53和鎖鉤桿54，轉動桿52的一端設有貫穿該轉動桿52側表面的轉動孔51，連接桿53的一端與轉動桿52垂直固定連接，另一端與鎖鉤桿54固定連接，且連接桿53與鎖鉤桿54呈銳角，轉動桿52、連接桿53和鎖鉤桿54位于同一平面，鎖鉤桿54和轉動孔51位于連接桿53的同側，且轉動孔51的中心軸線與轉動桿52、連接桿53和鎖鉤桿54所在平面垂直。

連接桿53的一端固定在轉動桿52中部偏離轉動孔51的部位。

轉動桿52上遠離轉動孔51的一端固設有一球柄55，該球柄55呈圓球狀。

連接桿53與鎖鉤桿54之間的夾角范圍為30度～45度。

折彎板41呈直角狀，包括第一直角板和第二直角板，第一直角板固定在下輪門擋板3上，且該對折彎板41的直角開口相互背離。

固定框42為矩形框，包括兩第一側壁和兩第二側壁，兩第一側壁相互平行，兩第二側壁相互平行，且第一側壁和第二側壁間隔垂直圍繞形成矩形框，該固定框42的一個第一側壁與一對折彎板41的外端固定連接，兩第一側壁上相對開設有一組固定孔。

吊籠翻板門的門鎖還包括一組隔套7，隔套7套設在固定件43上，該隔套7位于轉動孔51的兩端以及一組固定孔之間。

本發明的工作過程為：下輪門擋板3固定在吊籠立柱1上，鎖板6固定在翻板門2上，在向吊籠中填裝貨物時，首先掀起鎖鉤5，轉動桿52上的轉動孔51環繞固定件42向上轉動，翻板門打開，鎖鉤5自由降落，填裝貨物后，再次掀起鎖鉤5，翻板門關閉，鎖鉤5靠自身重力自由降落，完成翻板門的機械自鎖，結構簡單，開關門比較方便，同時避免了翻板門在運行中的意外打開，造成事故。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
