本發明涉及及一種手工松緊裝置，尤其是一種新型簡易雙頭螺栓松緊機構。

背景技術：

在汽車維修行業，經常會有為數不少的一組組相同尺寸的雙頭螺栓需要拆裝，現有技術中通常采用如下方式來拆裝：

方案一：采用雙螺母并緊雙頭螺栓一端，然后拆、裝入工件，拆下或擰緊后松開兩螺母，再分別把兩螺母旋下。

方案二：CN201471342公開了一種雙頭螺栓專用裝配工具，采用與所裝配螺栓牙形和尺寸一致的分成兩部分的螺母、銷軸、左鉗子柄、右鉗子柄解決了雙頭螺栓兩端都有螺紋，不好裝配的問題。

方案三：CN201744956U公開了一種主要由安裝柄、止退螺釘、帶缺口的螺紋套、雙頭螺栓構成的擰雙頭螺栓的動力工具。

上述技術方案，方案一，費時費力，在維修企業(如汽車4S店)需要經常拆裝及大批量生產的場合，不能滿足要求；方案二，首先需要加工一個螺母，該螺母牙形不僅要與被松緊的螺栓一致，尺寸也需完全一致，而且還要將其一剖為二后焊接在左右鉗子柄上，上述操作容易破壞螺紋精度，預緊力也不易控制，因此不適合高精度的雙頭螺栓的松緊；方案三在實施過程中同樣有力作用于螺栓的螺紋部位，降低螺栓螺紋的表面精度。

技術實現要素：

本發明要解決的技術問題：提供一種新型簡易雙頭螺栓松緊機構。

本發明解決其技術問題所采用的技術方案是：一種新型簡易雙頭螺栓松緊機構，包括滾子座，擰緊軸，擰緊外套，擰松外套；擰緊外套或擰松外套套裝在擰緊軸和滾子座上；擰松外套和擰緊外套的內表面圓周均設不少于1個內凸輪曲面，擰緊外套內表面與滾子座外表面的徑向距離在順時針方向上逐漸變小，擰松外套內表面與滾子座外表面的徑向距離在逆時針方向上逐漸變小；擰緊外套或擰松外套通過銷軸與擰緊軸固定聯接，所述的擰緊外套和擰松外套一端內表面設與滾子座鄰接擋圈；滾子座內設不少于1個滾子。

另外，為了獲得更好的擰緊和擰松效果，擰松外套和擰緊外套的內表面圓周均設3個內凸輪曲面，滾子座內設3個滾子。

本發明的有益效果是，解決了背景技術中存在的缺陷，在松緊雙頭螺栓過程中盡最大程度不破壞螺栓兩端的螺紋；拆裝雙頭螺栓方便、快捷、高效。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

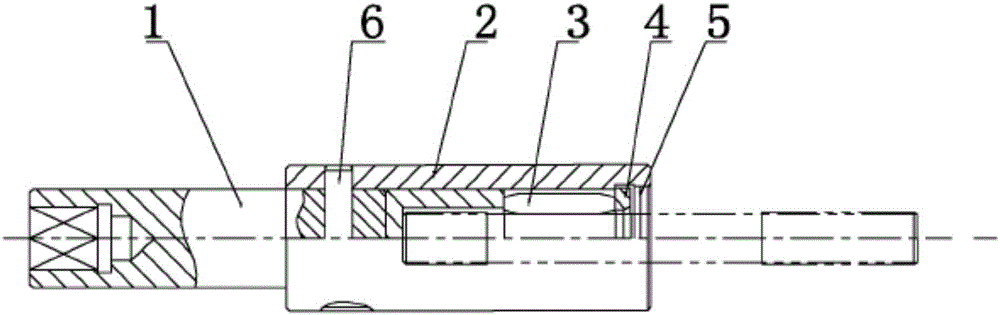

圖1是本發明的優選實施例的結構示意圖；

圖2是擰松外套的結構示意圖；

圖3是擰緊外套的結構示意圖。

具體實施方式

現在結合附圖和優選實施例對本發明作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。

如圖1至圖3所示，一種新型簡易雙頭螺栓松緊機構，包括滾子座4，擰緊軸1，擰緊軸1的一端在徑向有一盲孔；擰緊外套2，擰松外套2’，擰緊外套2和擰松外套2’的一端在徑向有一通孔；擰緊外套2或擰松外套2’套裝在擰緊軸1和滾子座4上；擰松外套2’和擰緊外套2的內表面圓周均布不少于1個內凸輪曲面，擰緊外套2內表面與滾子座4外表面的徑向距離在順時針方向上逐漸變小，擰松外套2’內表面與滾子座4外表面的徑向距離在逆時針方向上逐漸變小；擰緊外套2或擰松外套2’通過銷軸6與擰緊軸1固定聯接，擰緊外套2一端內表面設擋圈5與滾子座4鄰接；滾子座4內均布不少于1個滾子。

本發明的工作原理如下：

(1)一種新型簡易雙頭螺栓松緊機構的工作原理：首先將擰緊外套2套上雙頭螺栓和擰緊軸1上；其次將銷軸銷入擰緊軸1和擰緊外套2的徑向孔內；然后順時針方向扳動擰緊軸1，擰緊軸通過銷軸帶動擰緊外套2旋轉，此時擰緊外套2旋轉時通過內凸輪曲面使得滾子3被壓緊在雙頭螺栓上的光桿部分帶動雙頭螺栓旋轉，實現擰緊雙頭螺栓的目的；最后逆時針方向扳動擰緊軸1，當滾子3與雙頭螺栓的光桿部分分離后即可將擰緊外套2拆卸下來。

(2)一種新型簡易雙頭螺栓松緊機構的工作原理：首先將擰松外套2’套上雙頭螺栓和擰緊軸1上；其次將銷軸銷入擰緊軸1和擰松外套2’的徑向孔內；然后逆時針方向扳動擰緊軸1，擰緊軸通過銷軸帶動擰緊外套2旋轉，此時擰松外套2’旋轉時通過內凸輪曲面使得滾子3被壓緊在雙頭螺栓上的光桿部分帶動雙頭螺栓旋轉，實現擰松雙頭螺栓的目的。

實施例1：當擰松外套2’、擰緊外套2的內表面圓周均布3個內凸輪曲面，滾子座4內均布3個滾子3時，在擰緊和擰松雙頭螺栓時均可實現雙頭螺栓的自動定心。

實施例2：當擰松外套2’、擰緊外套2的內表面圓周均布1個或2個內凸輪曲面，滾子座4內均布與所述內凸輪曲面數量相等的滾子3時，同樣可以實現雙頭螺栓的擰緊和擰松，但此時雙頭螺栓沒有自動定心功能。

實施例3：當擰松外套2’、擰緊外套2的內表面圓周均布3個以上內凸輪曲面，滾子座4內均布與所述內凸輪曲面數量相等的滾子3時，同樣可以實現雙頭螺栓的擰緊和擰松，此時每個滾子3承受的徑向力要小于實施例1和實施例2中的情況，雙頭螺栓光桿部分承受的平均夾緊力同樣要小于實施例1和實施例2中的情況，利用相對較小的夾緊力實現雙頭螺栓的擰緊和擰松。
