本實用新型涉及一種切片裝置，尤其涉及一種磁鐵用快速切片裝置。

背景技術：

磁鐵的成分是鐵、鈷、鎳等原子，其原子的內部結構比較特殊，本身就具有磁矩。磁鐵種類：形狀類磁鐵：方塊磁鐵、瓦形磁鐵、異形磁鐵、圓柱形磁鐵、圓環磁鐵、圓片磁鐵、磁棒磁鐵、磁力架磁鐵，屬性類磁鐵：釤鈷磁體、釹鐵硼磁鐵、鐵氧體磁鐵、鋁鎳鈷磁鐵、鐵鉻鈷磁鐵，行業類磁鐵：磁性組件、電機磁鐵、橡膠磁鐵、強力磁鐵、塑磁等等種類。磁鐵分永久磁鐵與軟磁，永久磁鐵是加上強磁，使磁性物質的自旋與電子角動量成固定方向排列，軟磁則是加上電。電流去掉，軟鐵會慢慢失去磁性。磁鐵能夠產生磁場，具有吸引鐵磁性物質如鐵、鎳、鈷等金屬的特性。將條形磁鐵的中點用細線懸掛起來，靜止的時候，它的兩端會各指向地球南方和北方，指向北方的一端稱為指北極或N極，指向南方的一端為指南極或S極。如果將地球想像成一塊大磁鐵，則地球的地磁北極是指南極，地磁南極則是指北極。磁鐵與磁鐵之間，同名磁極相排斥、異名磁極相吸引。所以指南針與南極相排斥，指北針與北極相排斥，而指南針與指北針則相吸引。

切片是用特制刀具把生物體的組織或礦物切成的薄片。

現有的磁鐵用切片裝置主要存在切片效率低、切片不夠均勻、結構復雜的缺點，因此亟需研發一種切片效率高、切片均勻、結構簡單的磁鐵用快速切片裝置。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服現有的磁鐵用切片裝置主要切片效率低、切片不夠均勻、結構復雜的缺點，本實用新型要解決的技術問題是提供一種切片效率高、切片均勻、結構簡單的磁鐵用快速切片裝置。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種磁鐵用快速切片裝置，包括有連接桿Ⅰ、擺動桿Ⅰ、連接桿Ⅱ、擺動桿Ⅱ、氣缸Ⅰ、升降架Ⅰ、機架、擺動座Ⅰ、擺動座Ⅱ、導向板、升降架Ⅱ、升降桿、連桿、螺栓、螺母、固定板、切割刀、放置板、氣缸Ⅱ、支撐桿和收集槽，機架的左壁頂端設有升降架Ⅰ，機架內的底部設有支撐桿和收集槽，支撐桿位于收集槽的左方，升降架Ⅰ的右側連接有導向板，導向板的右側連接有升降架Ⅱ，導向板上設有導向孔，升降架Ⅰ的頂部設有擺動座Ⅰ，擺動座Ⅰ的頂部設有氣缸Ⅰ，氣缸Ⅰ的底部與擺動座Ⅰ鉸接連接，氣缸Ⅰ的頂部設有擺動桿Ⅰ，氣缸Ⅰ的底部與擺動桿Ⅰ鉸接連接，升降架Ⅱ的頂部設有擺動座Ⅱ，擺動座Ⅱ的頂部設有擺動桿Ⅱ，擺動桿Ⅱ與擺動座Ⅱ鉸接連接，擺動桿Ⅱ與擺動桿Ⅰ鉸接連接，擺動桿Ⅰ的中部設有連接桿Ⅱ，連接桿Ⅱ與擺動桿Ⅰ鉸接連接，連接桿Ⅱ的底部連接有升降桿，升降桿穿過導向孔，升降桿右側設有連桿，升降桿上設有螺栓，螺栓穿過升降桿和連桿，螺栓上配合有螺母，連桿的底部連接有固定板，固定板的底部設有切割刀，支撐桿的頂部設有放置板，放置板與支撐桿的頂部鉸接連接，支撐桿的右側設有氣缸Ⅱ，氣缸Ⅱ的底部與支撐桿鉸接連接，氣缸Ⅱ的頂部與放置板鉸接連接。

優選地，還包括有墊子，放置板的頂部設有墊子。

優選地，還包括有緩沖墊，收集槽內的底部設有緩沖墊。

工作原理：起初，切割刀位于放置板的正上方。當需要使用該裝置時，人們將 磁鐵放置在放置板上，然后啟動氣缸Ⅰ縮短，帶動升降架Ⅰ向下移動，進而帶動固定板和切割刀向下移動，即可對磁鐵進行切割。當切割刀移動到最低端時，然后啟動氣缸Ⅰ伸長，帶動切割刀向上移動。切割刀復位后，氣缸Ⅰ停止伸長，重復以上操作，即對磁鐵進行切片，磁鐵切成片后，切割刀復位后，氣缸Ⅰ停止工作。然后啟動氣缸Ⅱ縮短，帶動放置板向右下方擺動，當氣缸Ⅱ移動到適宜的位置時，氣缸Ⅱ停止縮短，切成片的磁鐵會落入到收集槽內，當切成片的磁鐵全部落入到收集槽內，啟動氣缸伸長，帶動放置板向左下方擺動，當放置板復位后，氣缸停止伸長。人們將收集槽內的磁鐵取出，對其做進一步的處理。

因為還包括有墊子，放置板的頂部設有墊子，所以可以保護磁鐵，且更好地將對磁鐵進行切片。

因為還包括有緩沖墊，收集槽內的底部設有緩沖墊，所以可以保護磁鐵，防止磁鐵從放置板上落入收集槽內受損。

(3)有益效果

本實用新型達到了切片效率高、切片均勻、結構簡單的效果。

附圖說明

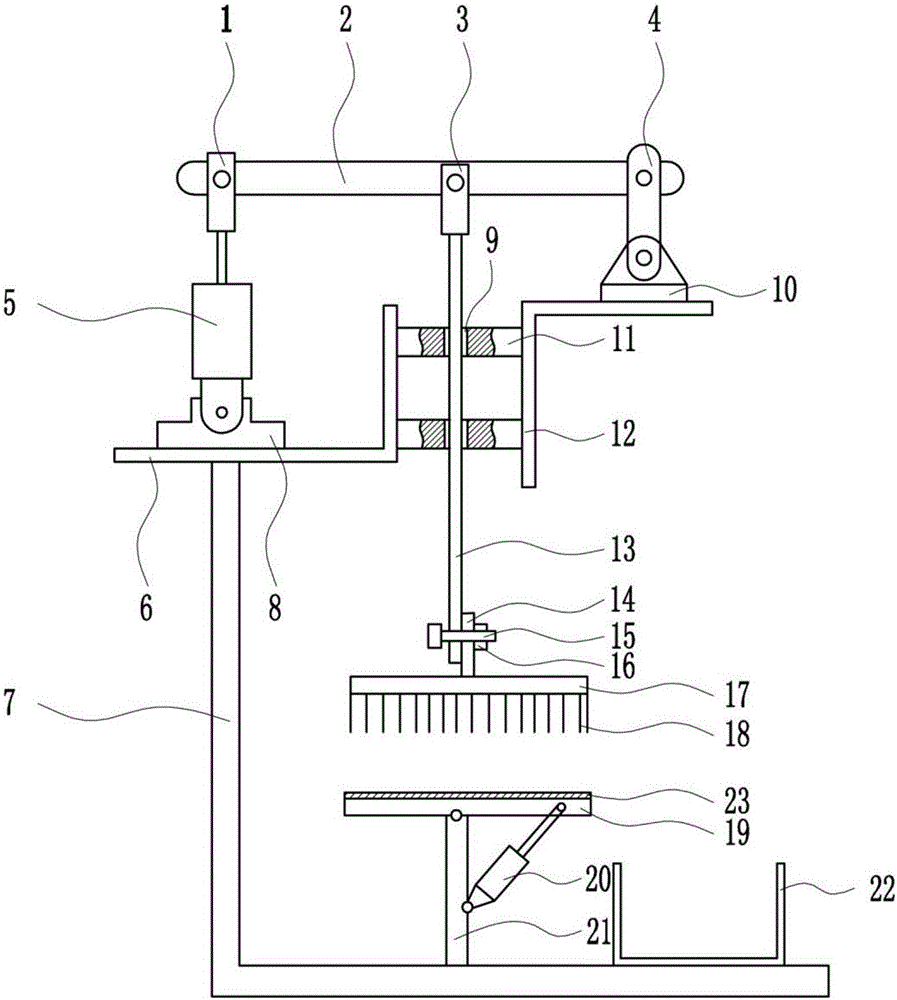

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

圖3為本實用新型的第三種主視結構示意圖。

附圖中的標記為：1-連接桿Ⅰ，2-擺動桿Ⅰ，3-連接桿Ⅱ，4-擺動桿Ⅱ，5-氣缸Ⅰ，6-升降架Ⅰ，7-機架，8-擺動座Ⅰ，9-導向孔，10-擺動座Ⅱ，11-導向板，12-升降架Ⅱ，13-升降桿，14-連桿，15-螺栓，16-螺母，17-固定板，18-切割刀，19-放置板，20-氣缸Ⅱ，21-支撐桿，22-收集槽，23-墊子，24-緩沖墊。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種磁鐵用快速切片裝置，如圖1-3所示，包括有連接桿Ⅰ1、擺動桿Ⅰ2、連接桿Ⅱ3、擺動桿Ⅱ4、氣缸Ⅰ5、升降架Ⅰ6、機架7、擺動座Ⅰ8、擺動座Ⅱ10、導向板11、升降架Ⅱ12、升降桿13、連桿14、螺栓15、螺母16、固定板17、切割刀18、放置板19、氣缸Ⅱ20、支撐桿21和收集槽22，機架7的左壁頂端設有升降架Ⅰ6，機架7內的底部設有支撐桿21和收集槽22，支撐桿21位于收集槽22的左方，升降架Ⅰ6的右側連接有導向板11，導向板11的右側連接有升降架Ⅱ12，導向板11上設有導向孔9，升降架Ⅰ6的頂部設有擺動座Ⅰ8，擺動座Ⅰ8的頂部設有氣缸Ⅰ5，氣缸Ⅰ5的底部與擺動座Ⅰ8鉸接連接，氣缸Ⅰ5的頂部設有擺動桿Ⅰ2，氣缸Ⅰ5的底部與擺動桿Ⅰ2鉸接連接，升降架Ⅱ12的頂部設有擺動座Ⅱ10，擺動座Ⅱ10的頂部設有擺動桿Ⅱ4，擺動桿Ⅱ4與擺動座Ⅱ10鉸接連接，擺動桿Ⅱ4與擺動桿Ⅰ2鉸接連接，擺動桿Ⅰ2的中部設有連接桿Ⅱ3，連接桿Ⅱ3與擺動桿Ⅰ2鉸接連接，連接桿Ⅱ3的底部連接有升降桿13，升降桿13穿過導向孔9，升降桿13右側設有連桿14，升降桿13上設有螺栓15，螺栓15穿過升降桿13和連桿14，螺栓15上配合有螺母16，連桿14的底部連接有固定板17，固定板17的底部設有切割刀18，支撐桿21的頂部設有放置板19，放置板19與支撐桿21的頂部鉸接連接，支撐桿21的右側設有氣缸Ⅱ20，氣缸Ⅱ20的底部與支撐桿21鉸接連接，氣缸Ⅱ20的頂部與放置板19鉸接連接。

還包括有墊子23，放置板19的頂部設有墊子23。

還包括有緩沖墊24，收集槽22內的底部設有緩沖墊24。

工作原理：起初，切割刀18位于放置板19的正上方。當需要使用該裝置時， 人們將磁鐵放置在放置板19上，然后啟動氣缸Ⅰ5縮短，帶動升降架Ⅰ6向下移動，進而帶動固定板17和切割刀18向下移動，即可對磁鐵進行切割。當切割刀18移動到最低端時，然后啟動氣缸Ⅰ5伸長，帶動切割刀18向上移動。切割刀18復位后，氣缸Ⅰ5停止伸長，重復以上操作，即對磁鐵進行切片，磁鐵切成片后，切割刀18復位后，氣缸Ⅰ5停止工作。然后啟動氣缸Ⅱ20縮短，帶動放置板19向右下方擺動，當氣缸Ⅱ20移動到適宜的位置時，氣缸Ⅱ20停止縮短，切成片的磁鐵會落入到收集槽22內，當切成片的磁鐵全部落入到收集槽22內，啟動氣缸伸長，帶動放置板19向左下方擺動，當放置板19復位后，氣缸停止伸長。人們將收集槽22內的磁鐵取出，對其做進一步的處理。

因為還包括有墊子23，放置板19的頂部設有墊子23，所以可以保護磁鐵，且更好地將對磁鐵進行切片。

因為還包括有緩沖墊24，收集槽22內的底部設有緩沖墊24，所以可以保護磁鐵，防止磁鐵從放置板19上落入收集槽22內受損。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
