本實用新型涉及一種發動機快速拆裝支架，屬于機械安裝設備技術領域。

背景技術：

發動機是現代動力機械設備中十分重要的機械部件，在發動機的生產過程中，對發動機進行出廠測試是不可減少的一步，其中的測試環節，對發動機的固定以及對中有很高的要求，但現有的拆裝平臺沒有辦法對發動機的位置進行快速準確的固定以及對中，且結構復雜，穩定性較差，操作人員的工作強度較大，上下臺架的耗時較長，不能滿足發動機的快速拆裝要求，嚴重影響生產節拍以及臺架的利用效率。

技術實現要素：

本實用新型的目的在于提供一種發動機快速拆裝支架，能克服現有技術的不足，提高工作效率，增加設備的穩定性，減輕操作人員的工作強度，滿足發動機的快速拆裝要求。

本實用新型的目的是通過以下技術方案來實現的：一種發動機快速拆裝支架，它包括下支架、上支架、減震裝置、壓板、快速夾鉗、壓塊以及橫向調節裝置，其中，下支架由下底板以及安裝在下底板上的下支撐柱組成，上支架由上底板、四塊支撐板以及分別將四塊支撐板與上底板相連的四根中空連接柱組成，上底板固定在下支撐柱上，減震裝置安裝在中空連接柱中，壓板的數量為兩個且分別安裝在兩塊支撐板上，快速夾鉗與壓塊分別安裝在另兩塊支撐板上，橫向調節裝置安裝在下底板上。

所述的支撐板和中空連接柱的數量為四根。

所述的減震裝置由安裝在中空連接柱中的減震器以及減震墊組成。

所述的橫向調節裝置由安裝在下底板上的橫向調節座以及安裝在橫向調節座上且一端與下支撐柱接觸的橫向調節桿組成。

本實用新型的有益效果在于：通過壓板、快速夾鉗以及壓塊將發動機固定在支撐板上，在必要的情況下也可通過橫向調節裝置進行微調，減輕了操作人員的工作強度，提高了生產的節拍,同時安裝了減震裝置，增加了設備的穩定性，滿足了發動機的快速拆裝要求，并且具有結構簡單、使用方便的特點。

附圖說明

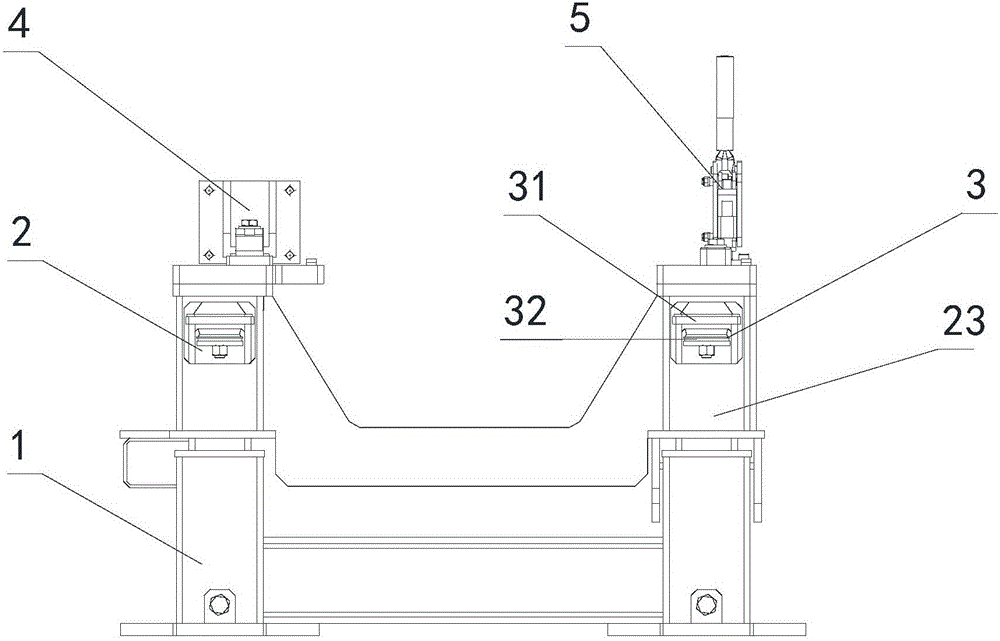

圖1為本實用新型的結構示意圖；

圖2為本實用新型的側視圖；

圖3為本實用新型的俯視圖。

其中，1-下支架，2-上支架，3-減震裝置，4-壓板，5-快速夾鉗，6-壓塊，7-橫向調節裝置，11-下底板，12-下支撐柱，21-上底板，22-支撐板，23-中空連接柱，31-減震器，32-減震墊，71-橫向調節座，72-橫向調節桿。

具體實施方式

下面結合附圖進一步描述本實用新型的技術方案，但要求保護的范圍并不局限于所述。

如圖1、圖2、圖3，一種發動機快速拆裝支架，它包括下支架1、上支架2、減震裝置3、壓板4、快速夾鉗5、壓塊6以及橫向調節裝置7，其中，下支架1由下底板11以及安裝在下底板11上的下支撐柱12組成，上支架2由上底板21、四塊支撐板22以及分別將四塊支撐板22與上底板21相連的四根中空連接柱23組成，上底板21固定在下支撐柱12上，減震裝置3安裝在中空連接柱23中，壓板4的數量為兩個且分別安裝在兩塊支撐板22上，快速夾鉗5與壓塊6分別安裝在另兩塊支撐板22上，橫向調節裝置7安裝在下底板 11上。

所述的支撐板22和中空連接柱23的數量為四根。

所述的減震裝置3由安裝在中空連接柱23中的減震器31以及減震墊32組成。

所述的橫向調節裝置7由安裝在下底板11上的橫向調節座71以及安裝在橫向調節座71上且一端與下支撐柱12接觸的橫向調節桿72組成，調節橫向調節桿72可以對發動機的位置進行微調，橫向調節裝置7的數量至少為四個且分布在下底板11的兩側。

將發動機吊裝在支撐板22上，同時利用壓板4、快速夾鉗5與壓塊6將發動機固定在支撐板22上即可實現對發動機的快速拆裝，同時減震裝置3可以減緩發動機在吊裝及運轉時對整個支架的沖擊，增加了設備的穩定性。

本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各式各樣的修改或補充或采用類似的方式替代，但不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。凡采用等同替換或等效變形形成的技術方案，均落在本實用新型權利要求的保護范圍。
