本實用新型涉及輪組配件技術領域，具體為一種蛋殼機器人用導向輪體。

背景技術：

蛋殼機器人集自動人物識別、語音視頻雙向交互、遠程智能家居控制，智能命令執行，人工智能對話等功能于一體，是每個幸福家庭的必備管家，它可以隨意走到，控制家中家居電器，了解家中情況，目前市面上各大機器人在運動過程中，不具備自動避障和高處防跌落功能，當受到外力壓迫時，機器就不能正常運作甚至可能被按壓損壞。

技術實現要素：

本實用新型的目的在于提供一種蛋殼機器人用導向輪體，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種蛋殼機器人用導向輪體，包括底殼，所述底殼的底部右側設置有導向輪容置槽，所述導向輪容置槽的頂部設置有導向輪固定座，所述導向輪固定座的底部右側設置有碰撞傳感器，所述導向輪固定座的頂部插接有固定桿，所述固定桿的外壁套接有壓縮彈簧，所述固定桿的底端套接有旋轉盤，所述旋轉盤的底部左右兩側設置有對稱的兩組輪套，所述輪套的底部插接有銷軸，所述銷軸的外壁套接有萬向輪。

優選的，所述銷軸的兩端設置有軸套。

優選的，所述所述壓縮彈簧的彈簧圈疏密不一致，且彈簧底部各圈線間距大于頂部。

優選的，所述導向輪固定座與導向輪容置槽焊接為一個整體。

優選的，所述固定桿和壓縮彈簧位于同一軸線，且所述萬向輪的中心與固定桿不在同一鉛垂面上。

與現有技術相比，本實用新型的有益效果是：該實用新型可以任意改變方向，隨意走動，且具有自動躲避障礙物和防止高空墜落的功能，當機器人被用力按壓時，輪子可以縮進蛋殼內部，壓力消失后重新彈出運作。

附圖說明

圖1為本實用新型結構示意圖；

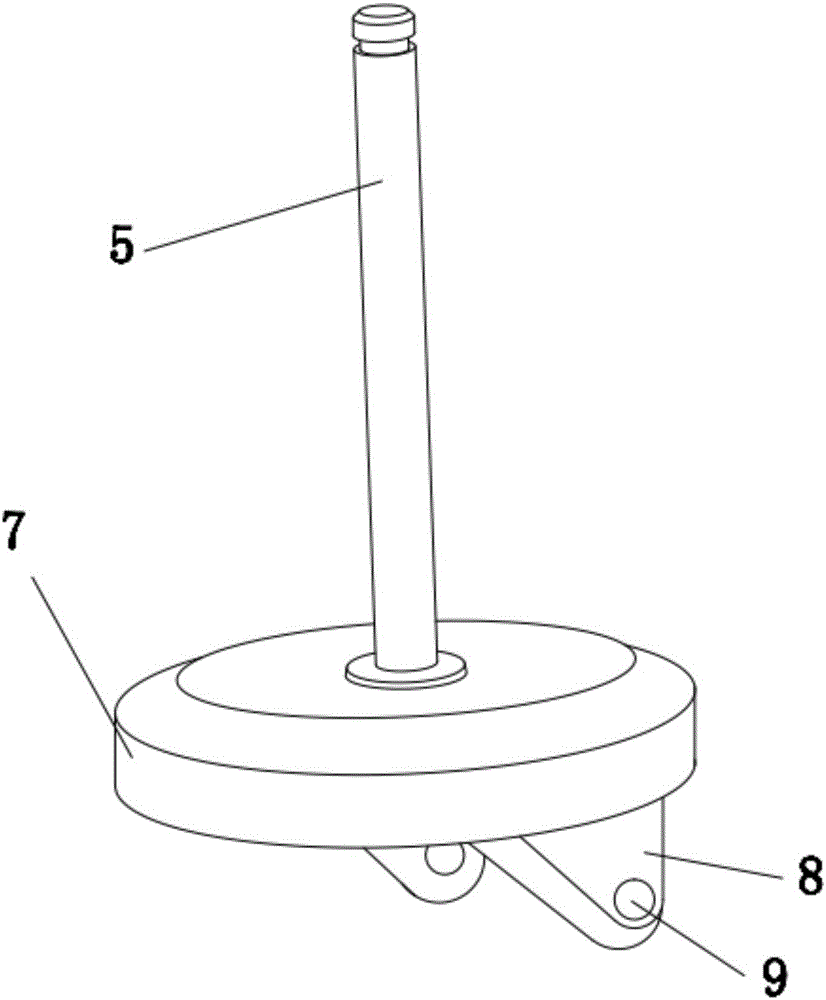

圖2 為本實用新型萬向軸座結構示意圖；

圖3為本實用新型裝配體底部結構示意圖。

圖中：1底殼、2導向輪容置槽、3導向輪固定座、4碰撞傳感器、5固定桿、6壓縮彈簧、7旋轉盤、8輪套、9銷軸、10萬向輪。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種蛋殼機器人用導向輪體，包括底殼1，所述底殼1的底部右側設置有導向輪容置槽2，所述導向輪容置槽2的頂部設置有導向輪固定座3，所述導向輪固定座3的底部右側設置有碰撞傳感器4，所述導向輪固定座3的頂部插接有固定桿5，所述固定桿5的外壁套接有壓縮彈簧6，所述固定桿5的底端套接有旋轉盤7，所述旋轉盤7的底部左右兩側設置有對稱的兩組輪套8，所述輪套8的底部插接有銷軸9，所述銷軸9的外壁套接有萬向輪10。

其中，所述銷軸9的兩端設置有軸套，所述壓縮彈簧6的彈簧圈疏密不一致，且彈簧底部各圈線間距大于頂部，所述導向輪固定座3與導向輪容置槽2焊接為一個整體，所述固定桿5和壓縮彈簧6位于同一軸線，且所述萬向輪10的中心與固定桿5不在同一鉛垂面上。

工作原理：當?shù)皻C(jī)器人運作時，旋轉盤7帶動底部的萬向輪10繞固定桿5的中心軸線進行轉動給機器人定向，機器人后端的驅動輪給其向前的動力，萬向輪10被帶動轉動前進，當有外力由上向下按壓蛋殼時，壓縮彈簧6蓄力收緊，萬向輪10縮進蛋殼體內，等到外部壓力消失后萬向輪10復而彈出工作。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
